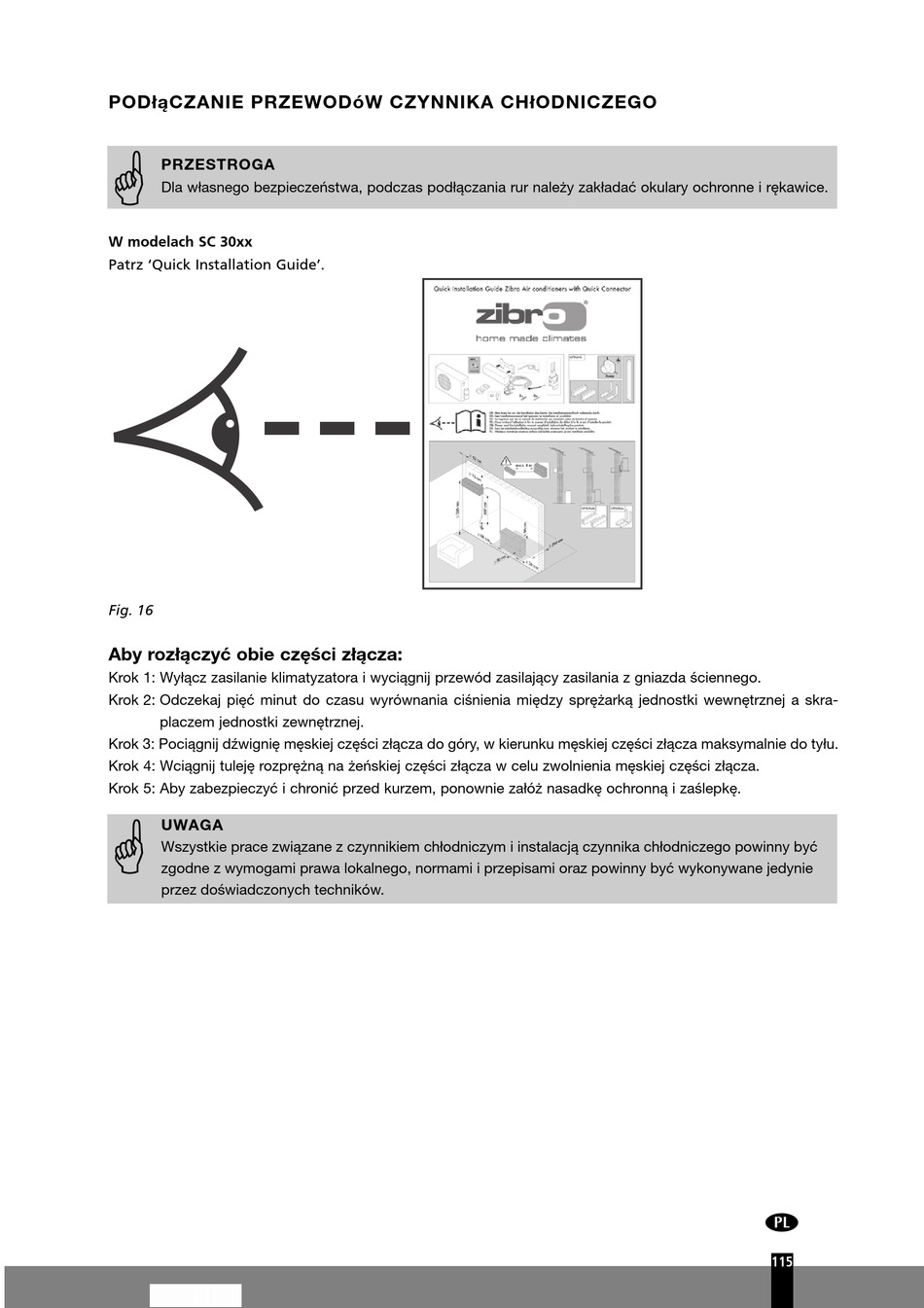

Zibro S 30xx series Handbuch Seite 115

PODłąCZANIE PRZEWODóW CZYNNIKA CHłODNICZEGO
PRZESTROGA
Dla własnego bezpieczeństwa, podczas podłączania rur należy zakładać okulary ochronne i rękawice.
W modelach SC 30xx
Patrz 'Quick Installation Guide'.
Fig. 16
Aby rozłączyć obie części złącza:
Krok 1: Wyłącz zasilanie klimatyzatora i wyciągnij przewód zasilający zasilania z gniazda ściennego.
Krok 2: Odczekaj pięć minut do czasu wyrównania ciśnienia między sprężarką jednostki wewnętrznej a skra-
placzem jednostki zewnętrznej.
Krok 3: Pociągnij dźwignię męskiej części złącza do góry, w kierunku męskiej części złącza maksymalnie do tyłu.
Krok 4: Wciągnij tuleję rozprężną na żeńskiej części złącza w celu zwolnienia męskiej części złącza.
Krok 5: Aby zabezpieczyć i chronić przed kurzem, ponownie załóż nasadkę ochronną i zaślepkę.
UWAGA
Wszystkie prace związane z czynnikiem chłodniczym i instalacją czynnika chłodniczego powinny być
zgodne z wymogami prawa lokalnego, normami i przepisami oraz powinny być wykonywane jedynie
przez doświadczonych techników.
:
115
