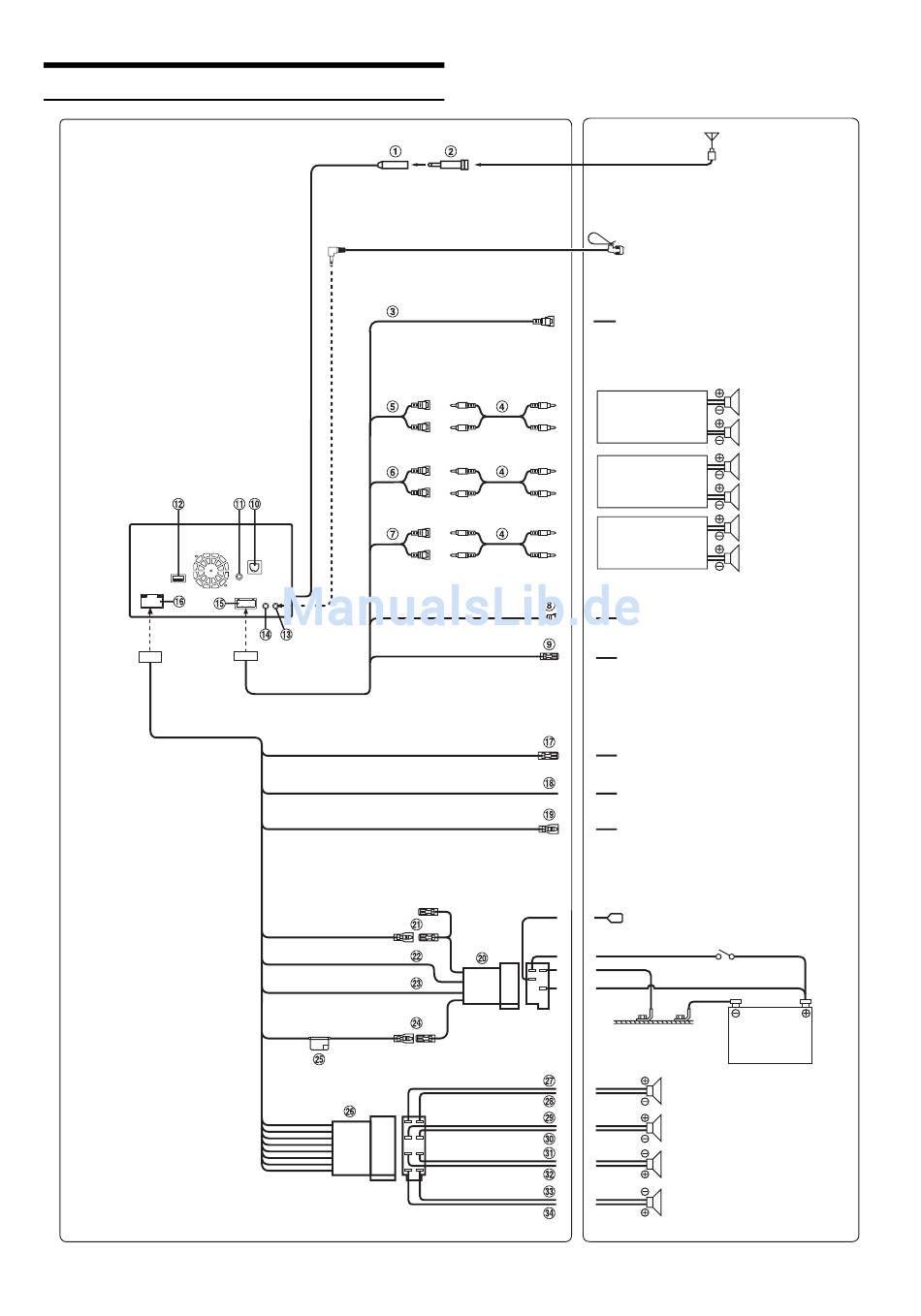

Anschlüsse
86
-DE
AUX OUTPUT
(Gelb)
CAMERA
(Gelb)
REMOTE OUT
(Braun)
REMOTE TURN-ON
(Blau/Weiß)
REVERSE
(Orange/Weiß)
PARKING BRAKE
(Gelb/Blau)
IGNITION
(Rot)
GND
(Schwarz)
POWER ANT
(Blau)
BATTERY
(Gelb)
(Grün/Schwarz)
(Weiß/Schwarz)
(Grau/Schwarz)
(Violett/Schwarz)
Antenne
ISO-Antennenstecker
Mikrofon (mitgeliefert)
An Fond-Monitor-Eingang
Verstärker
Verstärker
Verstärker
An Kamera mit RCA-
Ausgangsanschluss
An das Fernbedienungs-
Eingangskabel
An den Verstärker bzw. Equalizer
An die Plusader des
Rückfahrscheinwerferkabels am
Fahrzeug
An das Handbremsen-
Signalkabel
An die Motorantenne
(Grün)
(Weiß)
(Grau)
(Violett)
Linker
Hecklautsprecher
Rechter
Hecklautsprecher
Linker
Frontlautsprecher
Rechter
Frontlautsprecher
Subwoofer
Zündschloss
Batterie
Hinten links
Vorne links
Lautsprecher
Vorne rechts
Hinten rechts
