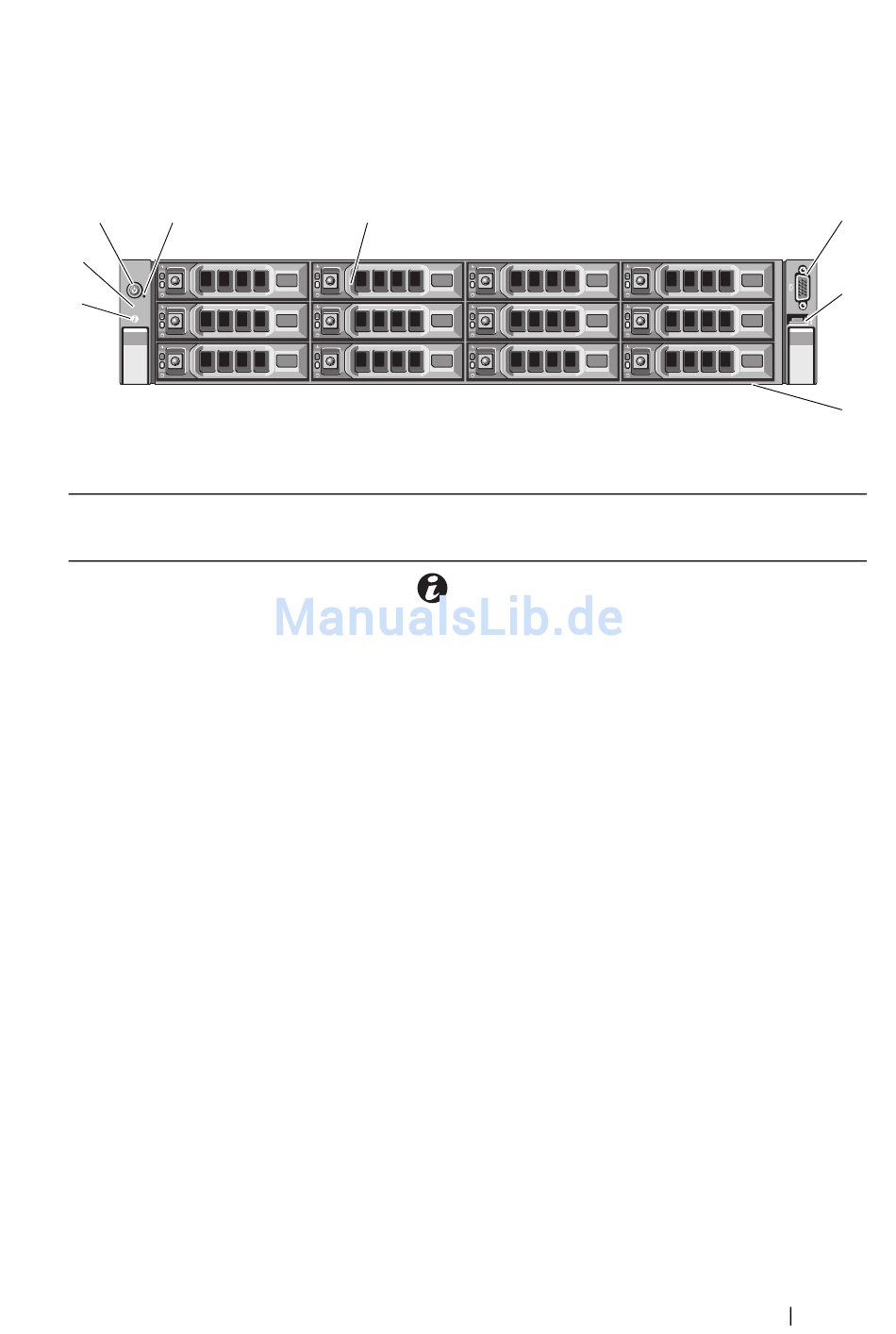

Abbildung 1-2. Merkmale und Anzeigen auf der Vorderseite (System mit 12 Festplatten)
3
4
2
1
Element Anzeige, Taste oder
Anschluss
1
Systemidentifikations-
taste
2
LED-Feld
5
Symbol
Beschreibung
Die Identifikationstasten auf der Vorder-
und Rückseite dienen dazu, ein
bestimmtes System innerhalb eines
Racks zu lokalisieren. Wird eine dieser
Tasten gedrückt, blinkt die blaue
Systemstatusanzeige auf der Rückseite,
bis eine der Tasten erneut gedrückt wird.
Das LED-Bedienfeld umfasst vier
Diagnoseanzeigen für Fehlercodes
während des Systemstarts. Siehe
„Diagnoseanzeigen (optional)" auf
Seite 27.
Wissenswertes zum System
6
7
8
