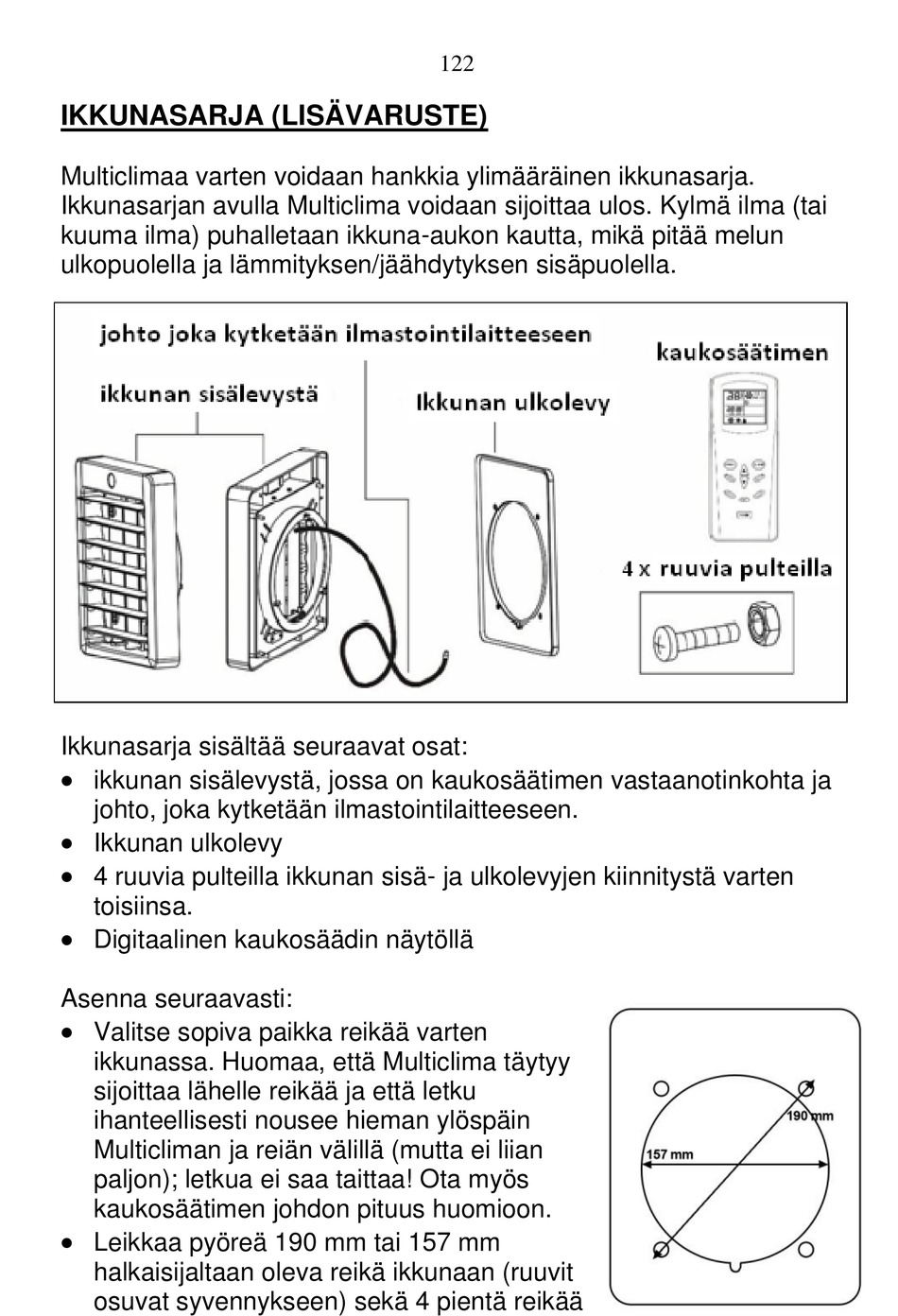

IKKUNASARJA (LISÄVARUSTE)
Multiclimaa varten voidaan hankkia ylimääräinen ikkunasarja.
Ikkunasarjan avulla Multiclima voidaan sijoittaa ulos. Kylmä ilma (tai
kuuma ilma) puhalletaan ikkuna-aukon kautta, mikä pitää melun
ulkopuolella ja lämmityksen/jäähdytyksen sisäpuolella.
Ikkunasarja sisältää seuraavat osat:

ikkunan sisälevystä, jossa on kaukosäätimen vastaanotinkohta ja
johto, joka kytketään ilmastointilaitteeseen.

Ikkunan ulkolevy

4 ruuvia pulteilla ikkunan sisä- ja ulkolevyjen kiinnitystä varten
toisiinsa.

Digitaalinen kaukosäädin näytöllä
Asenna seuraavasti:

Valitse sopiva paikka reikää varten
ikkunassa. Huomaa, että Multiclima täytyy
sijoittaa lähelle reikää ja että letku
ihanteellisesti nousee hieman ylöspäin
Multicliman ja reiän välillä (mutta ei liian
paljon); letkua ei saa taittaa! Ota myös
kaukosäätimen johdon pituus huomioon.

Leikkaa pyöreä 190 mm tai 157 mm
halkaisijaltaan oleva reikä ikkunaan (ruuvit
osuvat syvennykseen) sekä 4 pientä reikää
