EUROM AC3501 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für AC3501:
- Bedienungsanleitung (89 Seiten) ,
- Bedienungsanleitung (88 Seiten)
Verwandte Anleitungen für EUROM AC3501
Inhaltszusammenfassung für EUROM AC3501
-
Seite 38: Zwingend Erforderliche Warnungen
Zwingend erforderliche Warnungen Bitte lesen und verstehen Sie diese Sicherheitshinweise. Eine falsche Verwendung kann zu Verletzungen führen und macht die EUROM-Garantie ungültig. • Lesen Sie vor dem Gebrauch alle Sicherheitshinweise sorgfältig durch und bewahren Sie diese Anleitung für den weiteren Gebrauch auf. -
Seite 39: Allgemeine Sicherheitshinweise
• Reparaturen müssen gemäß den Empfehlungen des Geräteherstellers durchgeführt werden. Wartungs- und Reparaturarbeiten, welche die Hilfe anderer qualifizierter Personen erfordern, müssen unter Aufsicht einer Person durchgeführt werden, die auf die Nutzung brennbarer Kühlmittel spezialisiert ist. Da es sich um ein Gerät handelt, welches das Kältemittel R290 verwendet, ist auf Anfrage eine Service- und Bedienungsanleitung für dieses Gerät erhältlich. -
Seite 40: Einführung
Sie das Innengerät niemals in einer feuchten oder nassen Umgebung. Garantie EUROM gewährt ab Kaufdatum eine Garantie von 24 Monaten auf dieses Gerät. Die Garantie deckt keine Abnutzung durch normale Verwendung ab. Die Garantie erlischt, wenn ein Defekt auf einen unbeabsichtigten oder unachtsamen Gebrauch des Geräts zurückzuführen ist. Der Hersteller, Importeur und Lieferant haften nicht für fehlerhafte Verbindungen. -
Seite 41: Identifizierung
übergeben werden. Das Handbuch wurde mit größter Sorgfalt erstellt. Wir behalten uns jedoch das Recht vor, das Handbuch jederzeit zu verbessern und anzupassen. Die verwendeten Bilder können abweichen. Die folgenden Symbole und Begriffe werden in diesem Handbuch verwendet, um den Leser auf Sicherheitsfragen und wichtige Informationen aufmerksam zu machen: WARNUNG Weist auf eine gefährliche Situation hin, die, wenn die Sicherheitshinweise... -
Seite 42: Spezifikationen

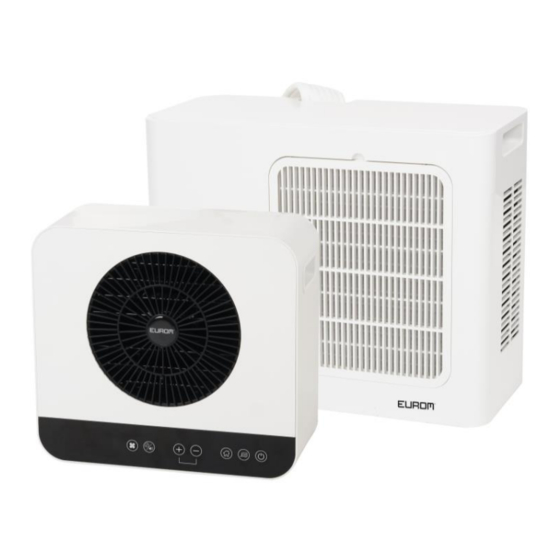

Bluetooth: 6,5dBm Beschreibung Bei diesem EUROM-Gerät handelt es sich um eine benutzerfreundliche tragbare Wohnwagen- und Heimklimaanlage (Abbildung 2). Es ist für den Einsatz im Wohnwagen oder Wohnmobil sowie für den Innenbereich zu Hause geeignet. Das Gerät sorgt für kontinuierliche Kühlung... - Seite 43 Abbildung 2 Schraubkappen (insgesamt 4) Gummihaken Heißluft-Abluftschlauch 10. Abstandshalter für Einstellmutter Wasserablaufschlauch 11. Abstandshalter für Einstellbolzen Untere Caravan-Halterungen 12. Räder Adapter für den Heißluftauslass 13. Fernbedienung Obere Caravan-Halterungen 14. Ventilatoreinheit (Innengerät) Innenhalterungen 15. Kühleinheit (Außengerät) Schraubkappen...
-
Seite 44: Fernbedienung
Schalttafel LED-Anzeige Ventilatorgeschwindigkeits-/Wi-Fi-Schalter Timer-/Stummschalttaste Plus-Schalter Minus-Schalter Schalter Home-Modus Schalter Caravan-Modus AUS-Schalter Abbildung 3 LED-Anzeige Anzeige Home-Modus Anzeige für leeren internen Wassertank Temperaturanzeige Celsius-Symbol Anzeige Caravan-Modus Timer-Anzeige Wi-Fi-Anzeige Anzeige der normalen Ventilatorgeschwindigkeit Geschwindigkeitsanzeige Turboventilator 10. Geschwindigkeitsanzeige Schlafventilator Abbildung 4 Fernbedienung VORSICHT Auf der Anzeige der Fernbedienung wird nur die eingestellte Temperatur angezeigt. -
Seite 45: Transport Und Lagerung
Timer-Anzeige Temperatur einstellen Stummschalttaste Minus-Schalter Timer-Taste Geschwindigkeitstaste Plus-Schalter AUS-Schalter Turbo Modus 10. Normaler Modus 11. Schlafmodus Abbildung 5 Transport und Lagerung VORSICHT Lassen Sie das Gerät beim Transport des Wohnwagens oder Wohnmobils nicht hängen. VORSICHT Bevor Sie das Innengerät bewegen, lassen Sie zuerst das Wasser ab, indem Sie eine der beiden Verschlusskappen entfernen. - Seite 46 WARNUNG Stecken Sie den Netzstecker nicht in die Steckdose, bevor das Gerät richtig montiert wurde. Verwenden Sie kein Verlängerungskabel. Dies kann zu Überhitzung und Feuer führen. Wenn die Verwendung eines Verlängerungskabels unvermeidbar ist, stellen Sie sicher, dass es unbeschädigt und geerdet ist. Verwenden Sie ein Verlängerungskabel mit einer Mindestleistung von 500 Watt.
- Seite 47 Befestigen Sie die oberen Caravan- Halterungen (Abbildung 8, Pos. 3) mit den Gummihaken (Abbildung 8, Pos. 2) am Innengerät (Abbildung 8, Pos. 1). Öffnen Sie das Wohnwagenfenster so weit wie möglich. Abbildung 8 Platzieren Sie die komplette Einheit an den seitlichen Griffen des Außengeräts (Abbildung 9, Pos.
-
Seite 48: Installation Für Den Heimgebrauch
12. Heben Sie das Innengerät durch das Fenster und platzieren Sie die Haken (Abbildung 10, Pos. 1) am Gewindeende (Abbildung 10, Pos. 2). 13. Schrauben Sie die Schraubkappen (Abbildung 2, Pos. 8) auf die Gewinde (Abbildung 10, Pos. 2). 14. Stellen Sie sicher, dass das Außengerät waagerecht steht, indem Sie die Abstandsschrauben (Abbildung 7, Pos. - Seite 49 Befestigen Sie die Räder (Abbildung 12, Pos. 2) an der Außeneinheit (Abbildung 12, Pos. 1), indem Sie diese in die Löcher an der Unterseite der Außeneinheit schieben. Befestigen Sie die Innenhalterungen (Abbildung 12, Pos. 4) an der Außeneinheit (Abbildung 12, Pos.1), indem Sie zwei Schraubkappen pro Halterung festziehen (Abbildung 12, Pos.
-
Seite 50: Betrieb
Schließen Sie den Adapter (Abbildung 15, Pos. 1) an der Seite des Außengeräts an (Abbildung 15, Pos. 1). 10. Dehnen Sie den Wärmebluftschlauch (Abbildung 15, Pos. 2) an einem Ende leicht und schrauben Sie ihn (gegen den Uhrzeigersinn) auf den Adapter. 11. - Seite 51 VORSICHT Es ist nicht möglich, vom Caravan-Modus in den Home-Modus oder umgekehrt zu wechseln, wenn Sie bereits einen dieser Modi ausgewählt haben. Wenn Sie in den ausgewählten Modus wechseln möchten, schalten Sie das Gerät aus. Warten Sie 99 Sekunden (siehe Anzeige) und schalten Sie das Gerät wieder ein. VORSICHT Stellen Sie sicher, dass der Heim- oder Caravan-Modus mit der Art und Weise übereinstimmt, wie Sie das Gerät installiert haben.
-
Seite 52: Temperatureinstellung
Solltemperatur zu ändern. Der Temperaturbereich des Gerätes beträgt 16 °C – 28 °C. Geschwindigkeitseinstellung Drücken Sie die Geschwindigkeitstaste (Abbildung 3, Pos. 2) wiederholt, um die gewünschte Geschwindigkeitseinstellung einzustellen: • Turbo; • Normal; • Schlaf. Timer VORSICHT Der Countdown-Timer ist in der Eurom Smart App verfügbar. -
Seite 53: Stummschalten
Wenn das Gerät mit Wi-Fi verbunden ist, wird das Wi-Fi-Symbol auf dem Display angezeigt. • Wenn das Wi-Fi-Symbol blinkt, besteht keine Verbindung. Das Gerät kann mit einer App auf einem Smartphone oder Tablet bedient werden. Die Eurom Smart App kann verwendet werden: • um das Gerät ein- und auszuschalten;... -
Seite 54: Wartung
Lassen Sie das Gerät abkühlen, bevor Sie es anfassen. Wickeln Sie das Netzkabel. Wartung WARNUNG Führen Sie keine Reparaturen oder Änderungen an diesem Gerät durch. Wartungs- und Reparaturarbeiten müssen von einem von EUROM autorisierten Fachmann durchgeführt werden. Wenn das elektrische Kabel und/oder der elektrische Stecker... -
Seite 55: Reinigung
beschädigt sind, sollten Sie es vom Hersteller oder dessen Servicemitarbeiter oder von Personen mit ähnlichen Qualifikationen ersetzen lassen, um Risiken zu vermeiden. Reinigung VORSICHT Bitte nicht verwenden: • Scheuerpads; • harte Bürsten; • brennbare, aggressive oder chemische Reinigungsmittel. Verhindern Sie, dass Wasser in das Gerät eindringt. Tauchen Sie keinen Teil des Geräts in Wasser oder andere Flüssigkeiten. -
Seite 56: Abfallentsorgung
Fehlerbehebung VORSICHT Wenden Sie sich an einen von EUROM autorisierten Fachmann: • wenn Fehler regelmäßig wiederkehren; • wenn die Fehler nicht behoben werden. Die LCD-Anzeige kann die folgenden Fehlercodes anzeigen: Fehlercode Probleme Lösung Sicherheitshinweise Zeigt and, dass der 1. Wasserablaufschlauch Kondenswasser- anschließen.
