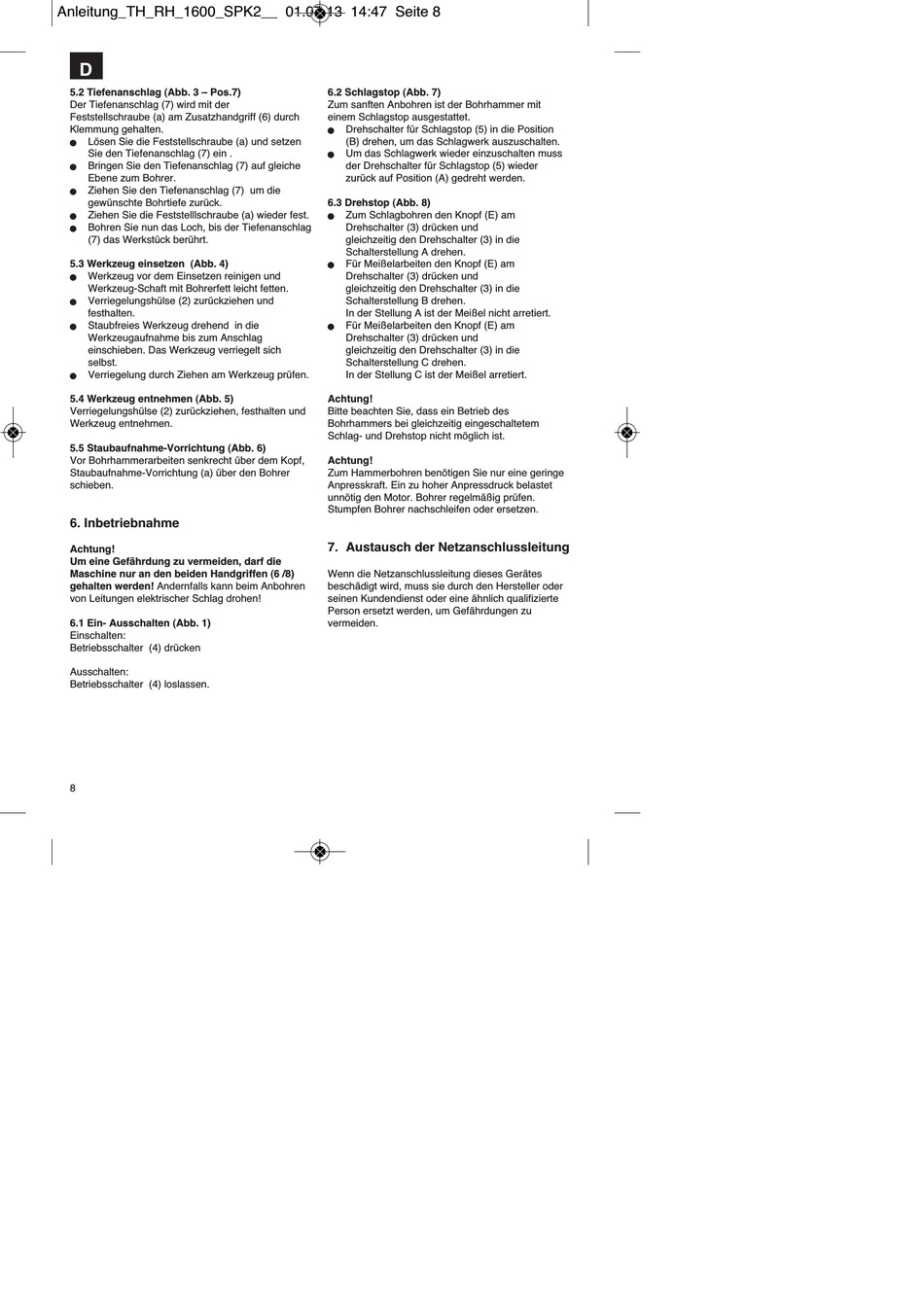

Anleitung_TH_RH_1600_SPK2__ 01.07.13 14:47 Seite 8
D
5.2 Tiefenanschlag (Abb. 3 – Pos.7)
Der Tiefenanschlag (7) wird mit der
Feststellschraube (a) am Zusatzhandgriff (6) durch
Klemmung gehalten.
Lösen Sie die Feststellschraube (a) und setzen
n
Sie den Tiefenanschlag (7) ein .
Bringen Sie den Tiefenanschlag (7) auf gleiche
n
Ebene zum Bohrer.
Ziehen Sie den Tiefenanschlag (7) um die
n
gewünschte Bohrtiefe zurück.
Ziehen Sie die Feststelllschraube (a) wieder fest.
n
Bohren Sie nun das Loch, bis der Tiefenanschlag
n
(7) das Werkstück berührt.
5.3 Werkzeug einsetzen (Abb. 4)
Werkzeug vor dem Einsetzen reinigen und
n
Werkzeug-Schaft mit Bohrerfett leicht fetten.
Verriegelungshülse (2) zurückziehen und
n
festhalten.
Staubfreies Werkzeug drehend in die
n
Werkzeugaufnahme bis zum Anschlag
einschieben. Das Werkzeug verriegelt sich
selbst.
Verriegelung durch Ziehen am Werkzeug prüfen.
n
5.4 Werkzeug entnehmen (Abb. 5)
Verriegelungshülse (2) zurückziehen, festhalten und
Werkzeug entnehmen.
5.5 Staubaufnahme-Vorrichtung (Abb. 6)
Vor Bohrhammerarbeiten senkrecht über dem Kopf,
Staubaufnahme-Vorrichtung (a) über den Bohrer
schieben.
6. Inbetriebnahme
Achtung!
Um eine Gefährdung zu vermeiden, darf die
Maschine nur an den beiden Handgriffen (6 /8)
gehalten werden! Andernfalls kann beim Anbohren
von Leitungen elektrischer Schlag drohen!
6.1 Ein- Ausschalten (Abb. 1)
Einschalten:
Betriebsschalter (4) drücken
Ausschalten:
Betriebsschalter (4) loslassen.
8
6.2 Schlagstop (Abb. 7)
Zum sanften Anbohren ist der Bohrhammer mit
einem Schlagstop ausgestattet.
Drehschalter für Schlagstop (5) in die Position
n
(B) drehen, um das Schlagwerk auszuschalten.
Um das Schlagwerk wieder einzuschalten muss
n
der Drehschalter für Schlagstop (5) wieder
zurück auf Position (A) gedreht werden.
6.3 Drehstop (Abb. 8)
Zum Schlagbohren den Knopf (E) am
n
Drehschalter (3) drücken und
gleichzeitig den Drehschalter (3) in die
Schalterstellung A drehen.
Für Meißelarbeiten den Knopf (E) am
n
Drehschalter (3) drücken und
gleichzeitig den Drehschalter (3) in die
Schalterstellung B drehen.
In der Stellung A ist der Meißel nicht arretiert.
Für Meißelarbeiten den Knopf (E) am
n
Drehschalter (3) drücken und
gleichzeitig den Drehschalter (3) in die
Schalterstellung C drehen.
In der Stellung C ist der Meißel arretiert.
Achtung!
Bitte beachten Sie, dass ein Betrieb des
Bohrhammers bei gleichzeitig eingeschaltetem
Schlag- und Drehstop nicht möglich ist.
Achtung!
Zum Hammerbohren benötigen Sie nur eine geringe
Anpresskraft. Ein zu hoher Anpressdruck belastet
unnötig den Motor. Bohrer regelmäßig prüfen.
Stumpfen Bohrer nachschleifen oder ersetzen.

7. Austausch der Netzanschlussleitung

Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller oder
seinen Kundendienst oder eine ähnlich qualifizierte
Person ersetzt werden, um Gefährdungen zu
vermeiden.
