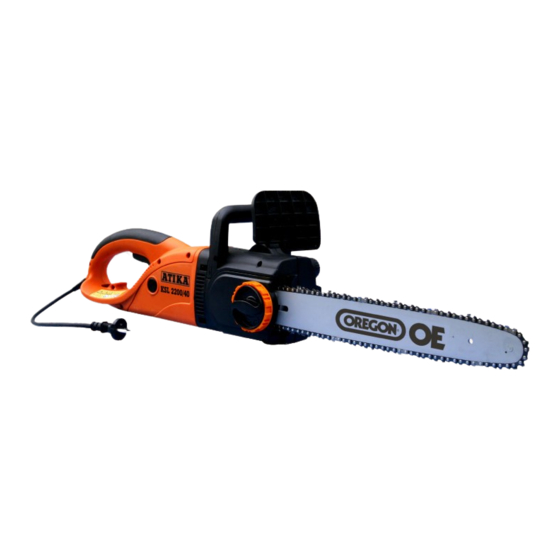

ATIKA KSL 2200/40 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. ATIKA Anleitungen
  4. Kettensägen
  5. KSL 2200/40
  6. Bedienungsanleitung

ATIKA KSL 2200/40 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 7

Quicklinks

Diese Anleitung herunterladen

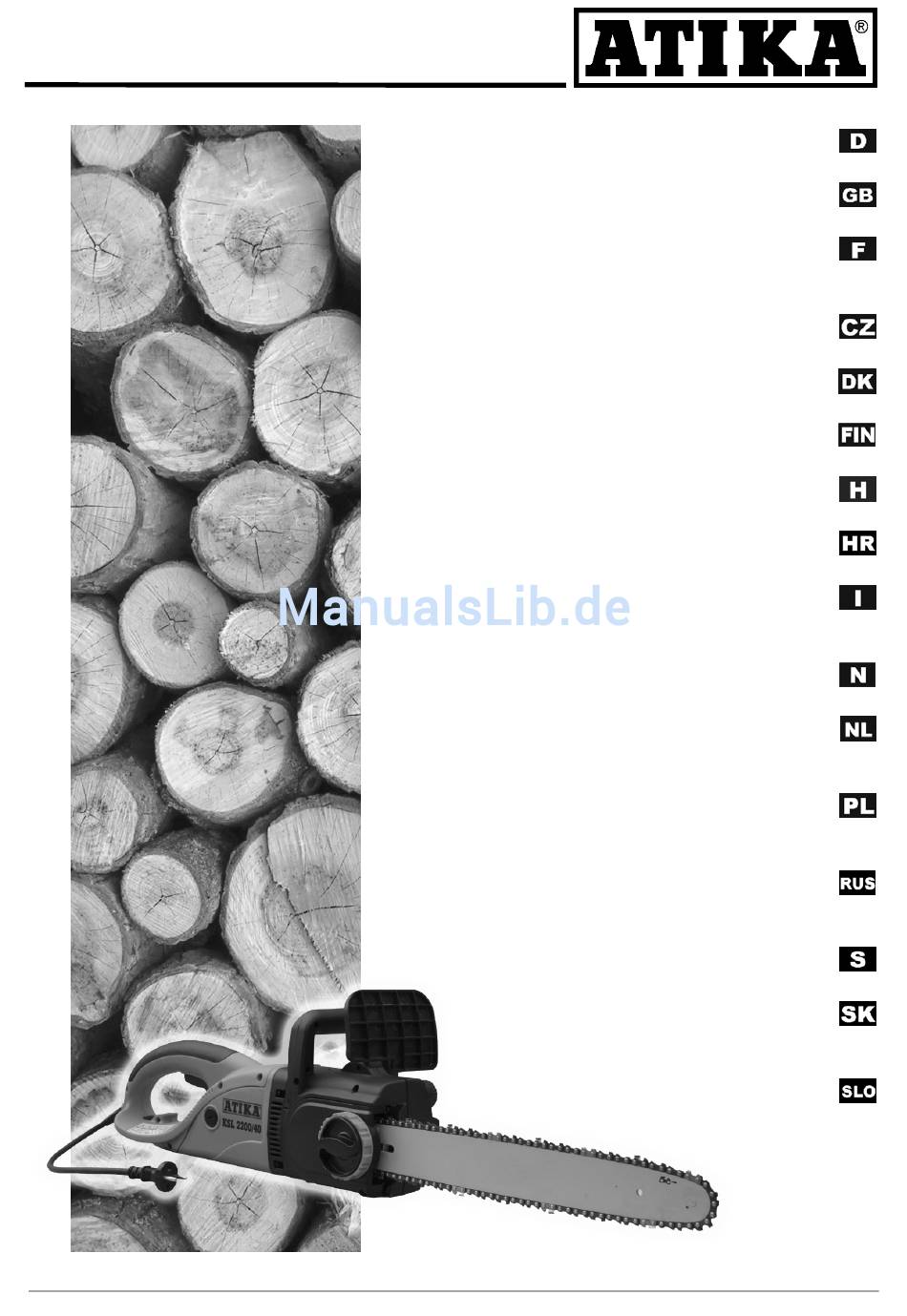

Bedienungsanleitung – Sicherheitshinweise – Ersatzteile
Operating Manual – Safety instructions – Spare parts
Instructions d'utilisation – Consignes de sécurité
Návod k použití – Bezpečnostní pokyny – Náhradní díly
Brugsanvisning – Sikkerhedshenvisninger – Reservdeler
Brugsanvisning – Sikkerhedshenvisninger – Reservdeler
Kezelési útmutató – Biztonsági tudnivalók – Pótalkatrészek
Uputa za uporabu – sigurnosne upute – rezervni dijelovi
Istruzioni per l'uso – Indicazioni per la sicurezza
Brugsanvisning - Sikkerhetsinformasjoner - Reservedeler
Bedieningshandleiding – Veiligheidsinstructies
Instrukcja obsługi – Wskazówki bezpieczeństwa
Указания по технике безопасности - Запасные части
Bruksanvisning – Säkerhetsanvisningar – Reservdelar
Návod na obsluhu – Bezpečnostné pokyny
Navodilo za uporabo – varnostni napotki
Kettensäge
Chain saw
Tronçonneuse
Pièces de rechange
Řetězová pila
Kædesav
Moottorisaha
Láncfűrész
Motorna pila
Sega a catena
Pezzi di ricambio
Motorsag
Kettingzaag
Reserveonderdelen
Piła łańcuchowa
Części zamienne
Цепная пила
инструкция по эксплуатации
Kedjesåg
Reťazová píla
Náhradné dielce
Verižna žaga
nadomestni deli
Seite 6
Page 17
Page 27
Str 38
Side 48
Side 58
68. oldal
Strana 79
Pagina 89
Side 100
Blz. 110
Stronie 120
стр. 132
Sidan 144
Strana 154
Stran 164
