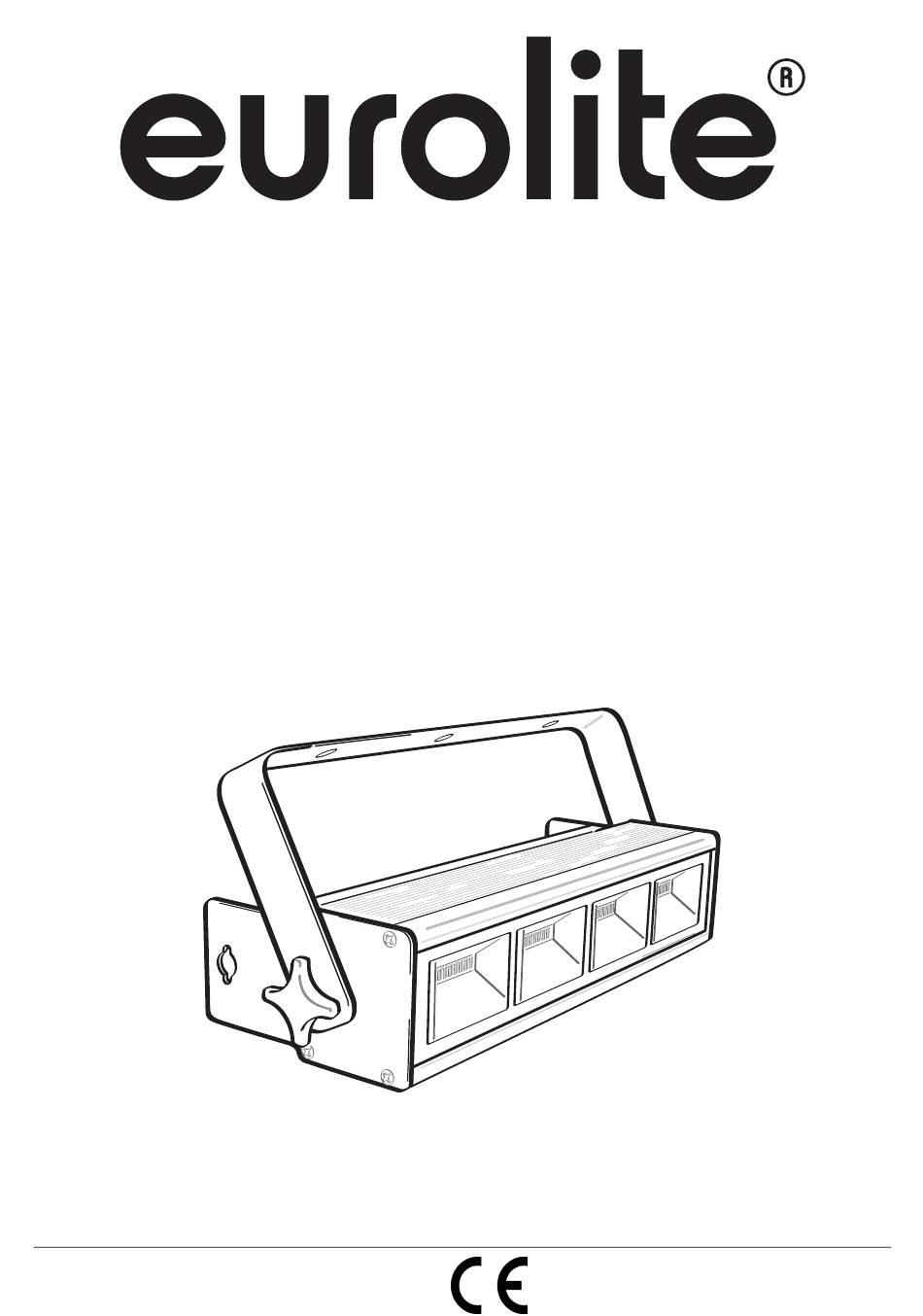

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED Mini Strobe Bar SMD 48 Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 52201085 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/20 00099112, Version 1.0... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für ein EUROLITE LED Mini Strobe Bar SMD 48 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 4 Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes und zu tödlichen Stromschlägen führen. Den Netzstecker immer als letztes einstecken.
-
Seite 5: Bestimmungsgemäße Verwendung
BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist für den Anschluss an 100 - 240 V, 50/60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist für professionelle Anwendungen, z. -
Seite 6: Gerätebeschreibung
Schaltnetzteiltechnologie für Netzspannung zwischen 100 und 240 Volt • Kompaktes Gehäuse mit Hängebügel und Feststellschrauben • Anschlussfertig über Netzleitung mit Schutzkontaktstecker • Geräteübersicht Hinten LED Mini Strobe Bar SMD 48 No. 52201085, EAN 4026397572254 100-240 V 50/60Hz 0.1m T =45°C T =50°C Steinigke Showtechnic GmbH Andreas-Bauer-Str. - Seite 7 Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Vorgehensweise: Das Gerät sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden.
-
Seite 8: Dmx512-Ansteuerung
DMX512-Ansteuerung Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten sollte mit einem DMX-Kabel erfolgen. -
Seite 9: Master/Slave-Betrieb
Bitte beachten Sie weitere Hinweise unter Control Board. BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der LED Mini Strobe Bar SMD 48 den Betrieb auf. Die LED Anzeige leuchtet auf und Sie können die gewünschten Einstellungen mit den Tasten MODE, UP, DOWN und ENTER auswählen. -
Seite 10: Dmx-Modus
Adresse (001 - 510) über die UP- oder DOWN-Taste auswählen. Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie das LED Mini Strobe Bar SMD 48 über Ihren Controller ansteuern. Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit das Gerät korrekt und unabhängig von anderen Geräten in der DMX-Kette funktioniert. -
Seite 11: Reinigung Und Wartung
Gewicht: 1,5 kg Zubehör: Best.-Nr. EUROLITE TPC-10 Klammer, silber 59006856 EUROLITE Sicherungsseil AG-5 3x600mm bis 5kg silber 58010360 EUROLITE DMX Kabel XLR 3pol 5m schwarz 3022785K PSSO DMX Kabel XLR 3pol 5m schwarz Neutrik 30227812 Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. -
Seite 12: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED Mini Strobe Bar SMD 48. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Seite 13: Health Hazard
Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet. -
Seite 14: Operating Determinations
OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is allowed to be operated with an alternating voltage of 100 - 240 V, 50/60 Hz and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation. -
Seite 15: Description Of The Device
• Compact housing with mounting bracket and fixation screws • Ready for connection via power cord with safety plug • Overview Rear LED Mini Strobe Bar SMD 48 No. 52201085, EAN 4026397572254 100-240 V 50/60Hz 0.1m T =45°C T =50°C Steinigke Showtechnic GmbH Andreas-Bauer-Str. -
Seite 16: Danger Of Fire
When rigging, derigging or servicing the device staying in the area below the installation place, on bridges, under high working places and other endangered areas is forbidden. The operator has to make sure that safety-relating and machine-technical installations are approved by an expert before taking into operation for the first time and after changes before taking into operation another time. -
Seite 17: Dmx512 Control
DMX512 control The wires must not come into contact with each other, otherwise the devices will not work at all, or will not work properly. Please note, the starting address depends upon which controller is being used. Only use a DMX cable and 3-pin XLR plugs and connectors in order to connect the controller with the fixture or one fixture with another. -
Seite 18: Master/Slave Operation
Please refer to further instructions under Control Board. OPERATION After you connected the LED Mini Strobe Bar SMD 48 to the mains, it starts running. The LED display lights up and you can choose the desired mode via the buttons MODE, UP, DOWN and ENTER. -
Seite 19: Dmx Mode
UP or DOWN buttons. Controlling: After having addressed the LED Mini Strobe Bar SMD 48, you may now start operating it via your lighting controller. Please, be sure that you don’t have any overlapping channels in order to control each fixture correctly and independently from any other fixture on the DMX-chain. -
Seite 20: Cleaning And Maintenance
350 x 123 x 145 mm Weight: 1.5 kg Accessories: EUROLITE TPC-10 Coupler, silver 59006856 EUROLITE Safety bond AG-5 3x600mm up to 5kg silver 58010360 EUROLITE DMX cable XLR 3pin 5m black 3022785K PSSO DMX cable XLR 3pin 5m black Neutrik 30227812 Please note: All information is subject to change without prior notice.
