4 Über die Geräte und Optionen
3.1 Innengerät

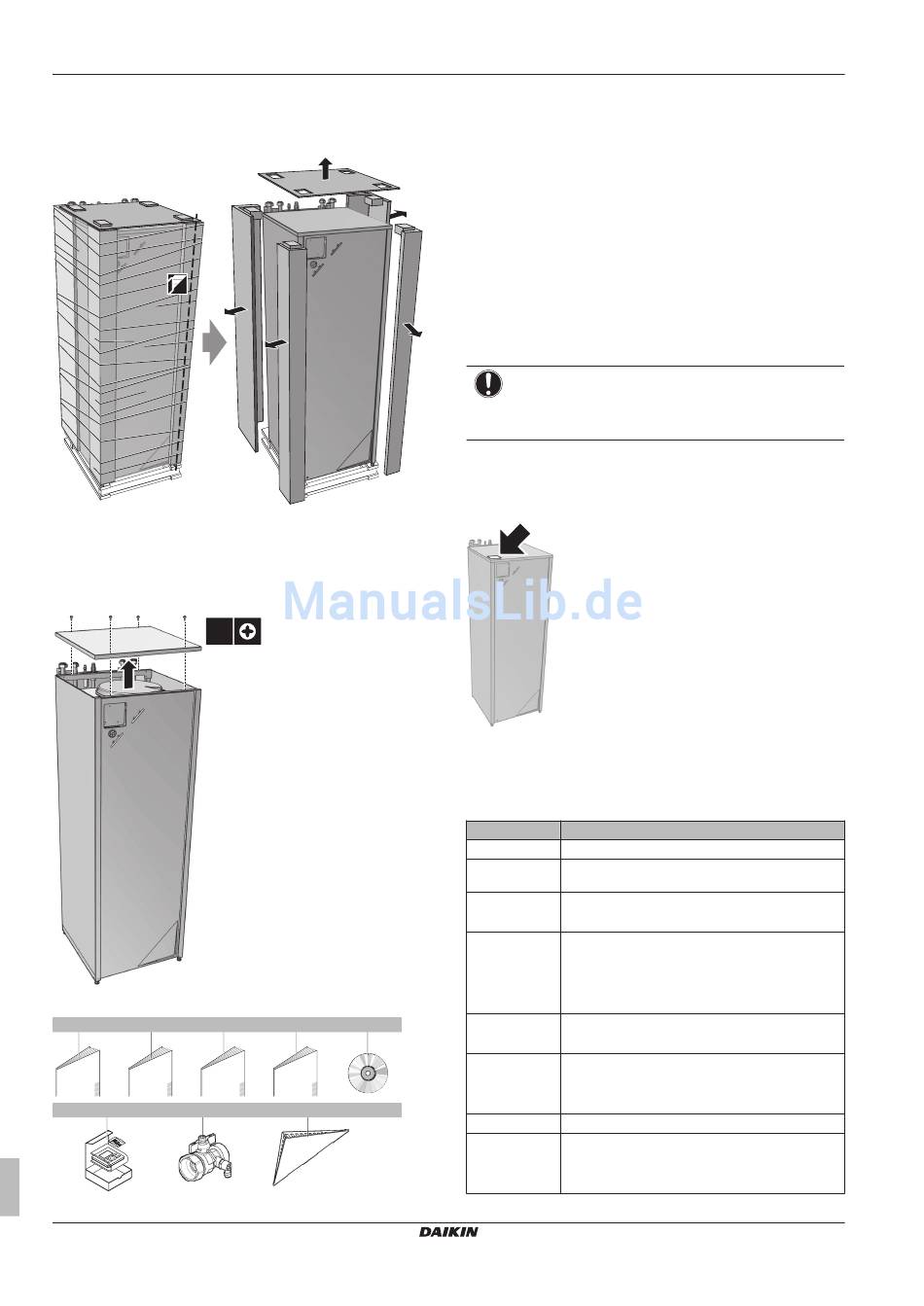

3.1.1 So packen Sie das Innengerät aus
3.1.2 So entfernen Sie das Zubehör vom
Innengerät
1 Entfernen Sie die Schrauben oben am Gerät.
2 Nehmen Sie die obere Platte ab.
4x
3 Entfernen Sie das Zubehör.
a b c
1x 1x 1x
f g
1x 2x
a Allgemeine Sicherheitsvorkehrungen
Referenzhandbuch für den Monteur
6
Wo?
Modellkennung
Beispiel: E HV H 04 S 18 CA 3V
d e
1x 1x
h
1x
b Ergänzungshandbuch für optionale Ausstattung
c Installationshandbuch für das Innengerät
d Betriebsanleitung
e CD/DVD
f Benutzerschnittstellen-Zusatz Benutzerschnittstelle,
4 Befestigungsschrauben, 2 Stecker
g Absperrventil
h Benutzerschnittstellenabdeckung
4 Bringen Sie die obere Platte wieder an.
4 Über die Geräte und Optionen
4.1

Identifikation

HINWEIS
Achten Sie bei der gleichzeitigen Installation oder Wartung
von mehreren Geräten darauf, die Wartungsblenden der
verschiedenen Modelle nicht zu vertauschen.
4.1.1 Typenschild: Innengerät
Code
E Europäisches Modell
HV HV=Innengerät für Aufstellung auf dem Boden mit
integriertem Speicher
H ▪ H=Nur Heizen
▪ X=Heizen/Kühlen
04 Kapazitätsklasse:
▪ 04=4,5 kW
▪ 08=7,5 kW
▪ 16=16 kW
S Material des integrierten Speichers:
S=Edelstahl
18 Volumen des integrierten Speichers:
▪ 18=180 l
▪ 26=260 l
CA Baureihe
3V Modell mit Reserveheizung
▪ 3V
▪ 9W
ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Beschreibung
Daikin Altherma - Niedertemperatur Split
4P313777-1C – 2012.11
