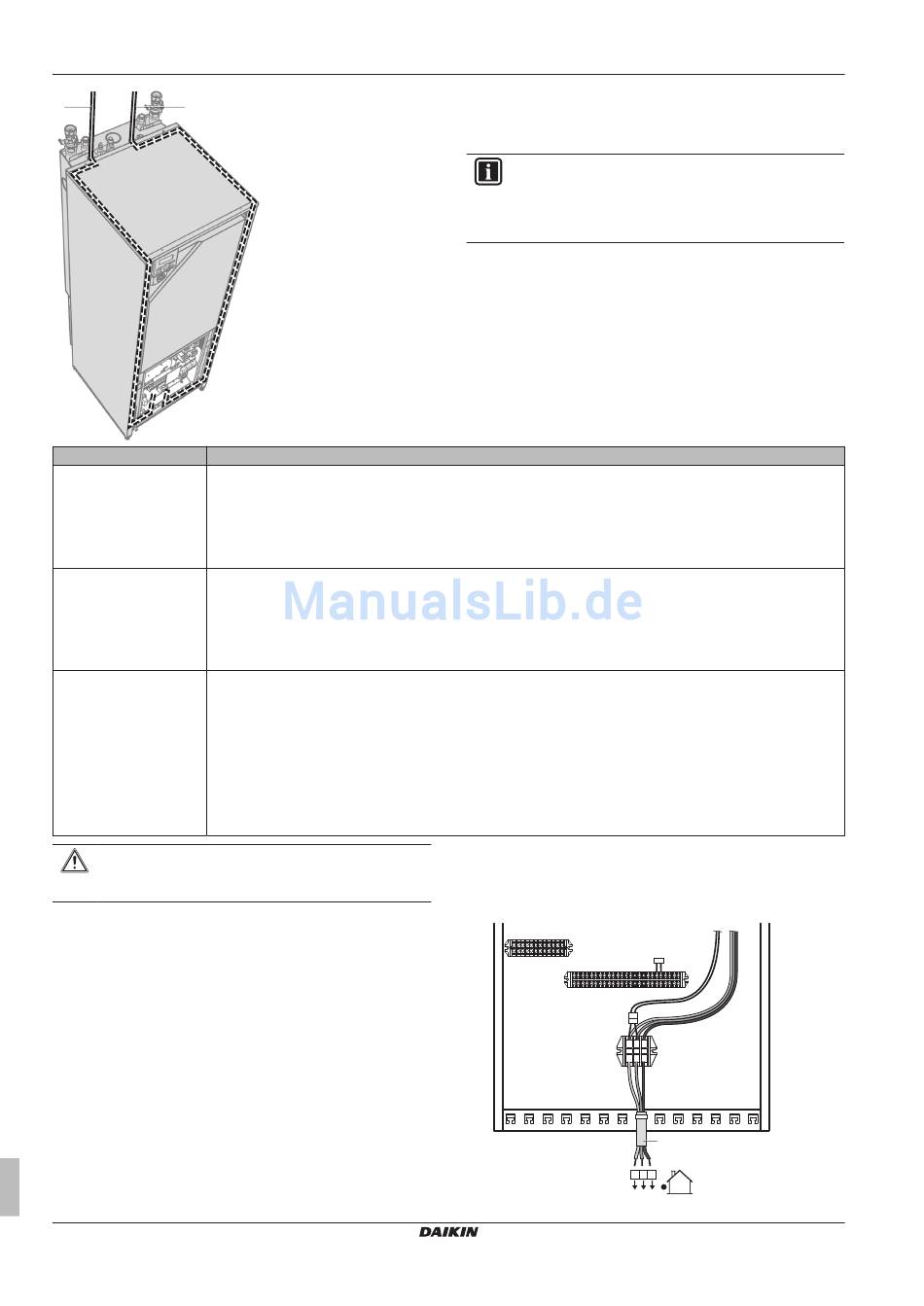

7 Installation
a
b+c
Verkabelung
Mögliche Kabel (abhängig vom Gerätetyp und den installierten optionalen Ausstattungen)
a
▪ Benutzerschnittstelle
Niederspannung
▪ Stromverbrauch-Digitaleingänge (bauseitig zu liefern)
▪ Außentemperaturfühler (Option)
▪ Innentemperaturfühler (Option)
▪ Stromzähler (bauseitig zu liefern)
b
▪ Verbindungskabel
Hochspannungs-
▪ Normaltarif-Netzanschluss
Netzanschluss
▪ Wärmepumpentarif-Netzanschluss
▪ Netzanschluss für Reserveheizung
▪ Netzanschluss für Bodenwannenheizung (Option)
c
▪ Kontakt für Wärmepumpentarif-Netzanschluss
Hochspannnungs-
▪ Wärmepumpen-Konvektor (optional)
Steuerungssignal
▪ Raumthermostat (Option)
▪ Absperrventil (bauseitig zu liefern)
▪ Brauchwasserpumpe (bauseitig zu liefern)
▪ Alarmausgang
▪ Umschalter zur Steuerung der externen Wärmequelle
▪ Raumkühlungs-/heizungssteuerung
ACHTUNG
Drücken Sie KEINE überflüssigen Kabellängen in das
Gerät ein.
Referenzhandbuch für den Monteur
30
4 Zwecks Zugentlastung und auch um zu verhindern, dass Kabel
mit Rohren und scharfen Kanten in Berührung kommen, die
Kabel
mit
Kabelbinder
befestigen.
INFORMATION
Nur gültig für Innengeräte mit 260-Liter-Speicher. Um auf
den Brauchwasser-Temperaturfühler zuzugreifen, kann der
Schaltkasten gekippt werden. Der Schaltkasten sollte
NICHT vom Gerät entfernt werden.
7.4.3
So schließen Sie die
Hauptstromversorgung an
1 Schließen Sie die Hauptstromversorgung an.
Bei Normaltarif-Netzanschluss
X5M
X6YB
X2M
X6Y
X6YA
X1M
1 2 3
1 2 3
ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
an
den
Kabelbinderhalterungen
X1A X19A
30 31
a
Daikin Altherma - Niedertemperatur Split
4P313777-1C – 2012.11
