Einstellung
Anzahl der
Wassertemperaturzonen:
▪ Nr.: [A.2.1.8]
▪ Code: [7-02]
Vorteile
▪ Kostengünstig.
▪ Einfach. Identische Installation wie für einen Raum, aber mit
Thermostatventilen.

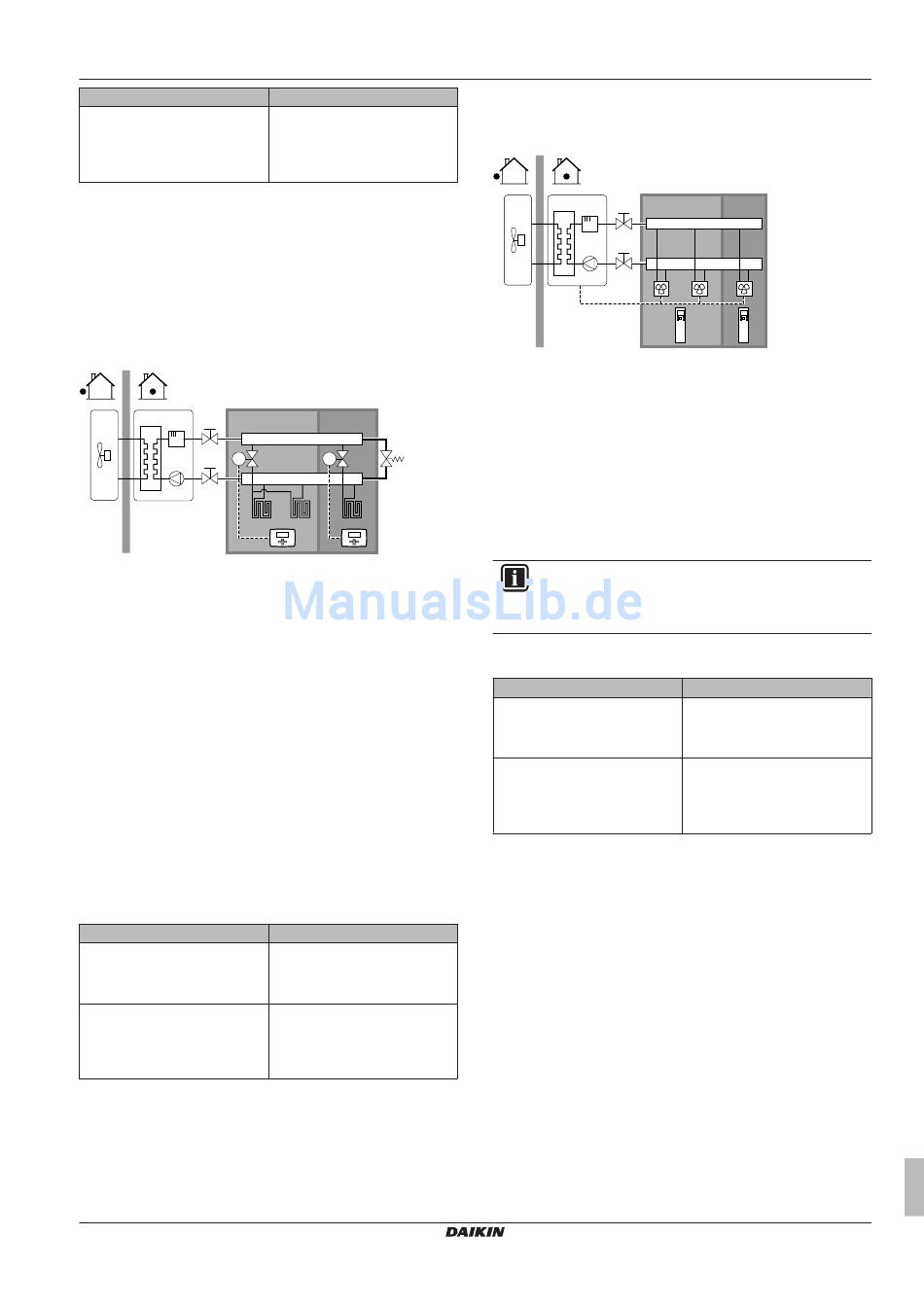

Bodenheizung oder Radiatoren – Mehrere externe
Raumthermostate
Einrichtung
A
B
M1
A Haupt-Vorlauftemperaturzone
B Raum 1
C Raum 2
a Externer Raumthermostat
b Bypass-Ventil
▪ Für jeden Raum ist ein Absperrventil (bauseitig zu liefern)
installiert, um eine Bereitstellung von abfließendem Wasser zu
vermeiden, wenn keine Heiz- oder Kühlanforderung vorliegt.
▪ Es
muss
ein
Bypass-Ventil
Wasserrückführung zu ermöglichen, wenn alle Absperrventile
geschlossen sind.
▪ An der mit dem Innengerät verbundenen Benutzerschnittstelle
wird der Betriebsmodus für den Raum festgelegt. Beachten Sie,
dass der Betriebsmodus an jedem Raumthermostat so eingestellt
sein muss, dass er mit dem Innengerät übereinstimmt.
▪ Die Raumthermostate sind mit den Absperrventilen verbunden,
müssen jedoch NICHT mit dem Innengerät verbunden sein. Das
Innengerät liefert die ganze Zeit abfließendes Wasser. Es besteht
die Möglichkeit, ein Programm für das abfließende Wasser zu
programmieren.
Konfiguration
Einstellung
Temperaturregelung des Geräts:
▪ Nr.: [A.2.1.7]
▪ Code: [C-07]
Anzahl der
Wassertemperaturzonen:
▪ Nr.: [A.2.1.8]
▪ Code: [7-02]
Vorteile
Verglichen mit der Bodenheizung oder Radiatoren für einen Raum:
▪ Komfort. Sie können die Soll-Raumtemperatur einschließlich
Programmen für jeden Raum über die Raumthermostate
festlegen.
ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Niedertemperatur Split
4P313777-1C – 2012.11
Wert
0 (1 Heizkreis): Haupt
C
b
M2
a
a
installiert
sein,
um
die
Wert
0 (VLT-Steuerung): Der Betrieb
des Geräts wird abhängig von
der Vorlauftemperatur geregelt.
0 (1 Heizkreis): Haupt
5 Anwendungsrichtlinien
Wärmepumpen-Konvektoren
Einrichtung
A
B
A Haupt-Vorlauftemperaturzone
B Raum 1
C Raum 2
a Fernbedienung des Wärmepumpen-Konvektors
▪ Die Soll-Raumtemperatur wird über die Fernbedienung der
Wärmepumpen-Konvektoren eingestellt.
▪ An der mit dem Innengerät verbundenen Benutzerschnittstelle
wird der Betriebsmodus für den Raum festgelegt.
▪ Die Heiz- oder Kühlanforderungssignale für jeden Wärmepumpen-
Konvektor werden parallel an den Digitaleingang am Innengerät
angeschlossen (X2M/1 und X2M/4). Das Innengerät liefert nur
abfließendes Wasser, wenn tatsächlich eine Anforderung vorliegt.
INFORMATION
Um den Komfort und die Leistung zu steigern, empfiehlt
Daikin die Installation des Ventilsatz-Option EKVKHPC an
jedem Wärmepumpen-Konvektor.
Konfiguration
Einstellung
Temperaturregelung des Geräts:
▪ Nr.: [A.2.1.7]
▪ Code: [C-07]
Anzahl der
Wassertemperaturzonen:
▪ Nr.: [A.2.1.8]
▪ Code: [7-02]
Vorteile
Verglichen mit Wärmepumpen-Konvektoren für einen Raum:
▪ Komfort. Sie können die Soll-Raumtemperatur einschließlich
Programmen für jeden Raum über die Fernbedienung der
Wärmepumpen-Konvektoren festlegen.
C
a
a
Wert
1 (Ext.Raumtemp.St): Der
Betrieb des Geräts wird vom
externen Thermostat geregelt.
0 (1 Heizkreis): Haupt
Referenzhandbuch für den Monteur
11
