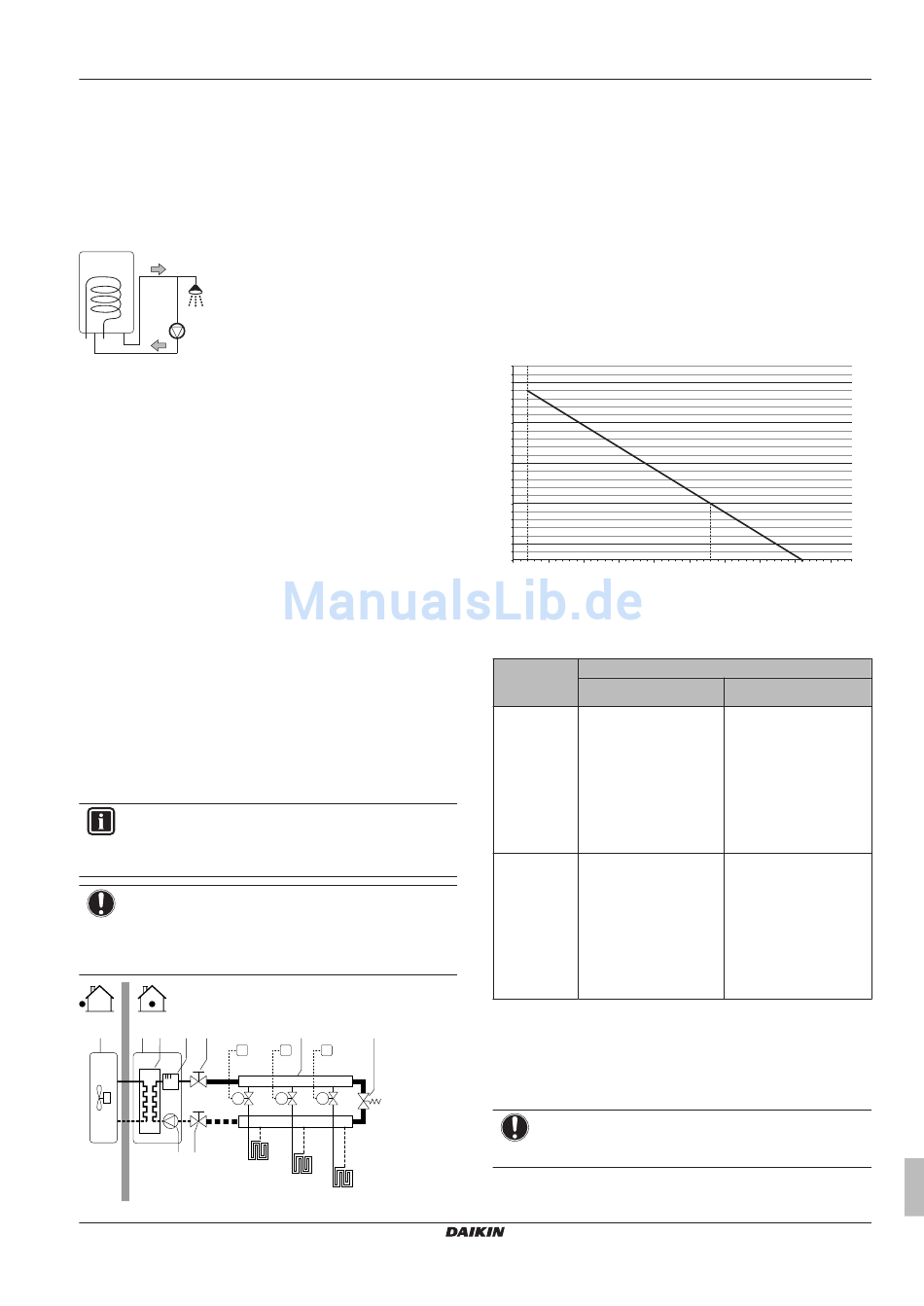

▪ Die gültige Gesetzgebung erfordert möglicherweise die Installation
von Thermostat-Mischventilen.
▪ Der Brauchwasserspeicher muss sofort nach der Installation mit
frischem Wasser gespült werden. Dieses Verfahren muss in den
ersten 5 Tagen nach der Installation mindestens einmal täglich
wiederholt werden.
▪ Sofern dies von der gültigen Gesetzgebung gefordert wird,
schließen Sie eine Umwälzpumpe zwischen dem Warmwasser-
Endpunkt und dem Anschluss für den Rückführungsanschluss des
Brauchwasserspeichers an.
c
a
b
d
a Rückführungsanschluss
b Warmwasseranschluss
c Dusche
d Umwälzpumpe
6.2.2
Formel zur Berechnung des Vordrucks
des Ausdehnungsgefäßes
Der Vordruck (Pg) des Ausdehnungsgefäßes ist abhängig von der
Höhendifferenz (H) der Installation:
Pg=0,3+(H/10) (Bar)
6.2.3
So überprüfen Sie das Wasservolumen
Das Innengerät verfügt über ein Ausdehnungsgefäß mit 10 liter
Volumen und einem werkseitig eingestellten Vordruck von 1 Bar.
So stellen Sie sicher, dass das Gerät ordnungsgemäß funktioniert:
▪ Sie müssen das minimale und maximale Wasservolumen
überprüfen.
▪ Sie müssen eventuell den Vordruck des Ausdehnungsgefäßes
anpassen.
Minimales Wasservolumen
Prüfen Sie, ob die Gesamtwassermenge der Installation mindestens
20 Liter beträgt - das interne Wasservolumen des Innengeräts
NICHT eingeschlossen.
INFORMATION
In kritischen Fällen oder bei Räumen mit hohem
Heizbedarf kann eine größere Wassermenge erforderlich
sein.
HINWEIS
Wenn die Zirkulation in den Raumheizungskreisläufen über
ferngesteuerte Ventile geregelt wird, ist es wichtig, dass
dieses Mindestwasservolumen auch dann gewährleistet
ist, wenn alle Ventile geschlossen sind.
a
b
c
d
f
T1
M1
e
f
FHL1
ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Niedertemperatur Split
4P313777-1C – 2012.11
g
h
T2
T3
M2
M3
FHL2
FHL3
a Außengerät
b Innengerät
c Wärmetauscher
d Reserveheizung
e Pumpe
f Absperrventil
g Kollektor (bauseitig zu liefern)
h Bypass-Ventil (bauseitig zu liefern)
FHL1...3 Kreislauf für Bodenheizung (bauseitig zu liefern)
T1...3 Einzel-Raumthermostat (optional)
M1...3 Einzelnes motorisiertes Ventil zur Regelung des
Kreislaufs FHL1...3 (bauseitig)
Maximale Wassermenge
Bestimmen Sie für den berechneten Vordruck die entsprechende
maximale Wassermenge mithilfe der folgenden Grafik.
a
2.5
2
1.5
1
0.5
0.3
0 20
50
100
150
200
a Vordruck (Bar)
b Maximale Wassermenge (l)
Beispiel:
Maximale
Wassermenge
Ausdehnungsgefäßes
Höhendiffere
nz der
≤280 l
Installation
(a)
≤7 m
Keine Anpassung des
Vordrucks erforderlich.
>7 m
Gehen Sie wie folgt vor:
▪ Erhöhen
Sie
Vordruck.
▪ Überprüfen Sie, dass
die
Wassermenge
NICHT
die
zulässige
Wassermenge
überschreitet.
(a) Dies ist der Höhenunterschied (m) zwischen dem höchsten Punkt des
Wasserkreislaufs und dem Innengerät. Wenn sich das Innengerät am
höchsten Punkt der Anlage befindet, ist der Höhenunterschied 0 m.
6.2.4
Ändern des Vordrucks des
Ausdehnungsgefäßes
HINWEIS
Nur ein zugelassener Monteur kann den Vordruck des
Ausdehnungsgefäßes anpassen.
6 Vorbereitung
250
300
350
400
450
und
Vordruck
des
Wassermenge
>280 l
Gehen Sie wie folgt vor:
▪ Verringern
Sie
den
Vordruck.
▪ Überprüfen Sie, dass
die
Wassermenge
NICHT
die
maximal
zulässige
Wassermenge
überschreitet.
Das Ausdehnungsgefäß
des Innengeräts ist zu
den
klein für die Anlage.
maximal
Referenzhandbuch für den Monteur
