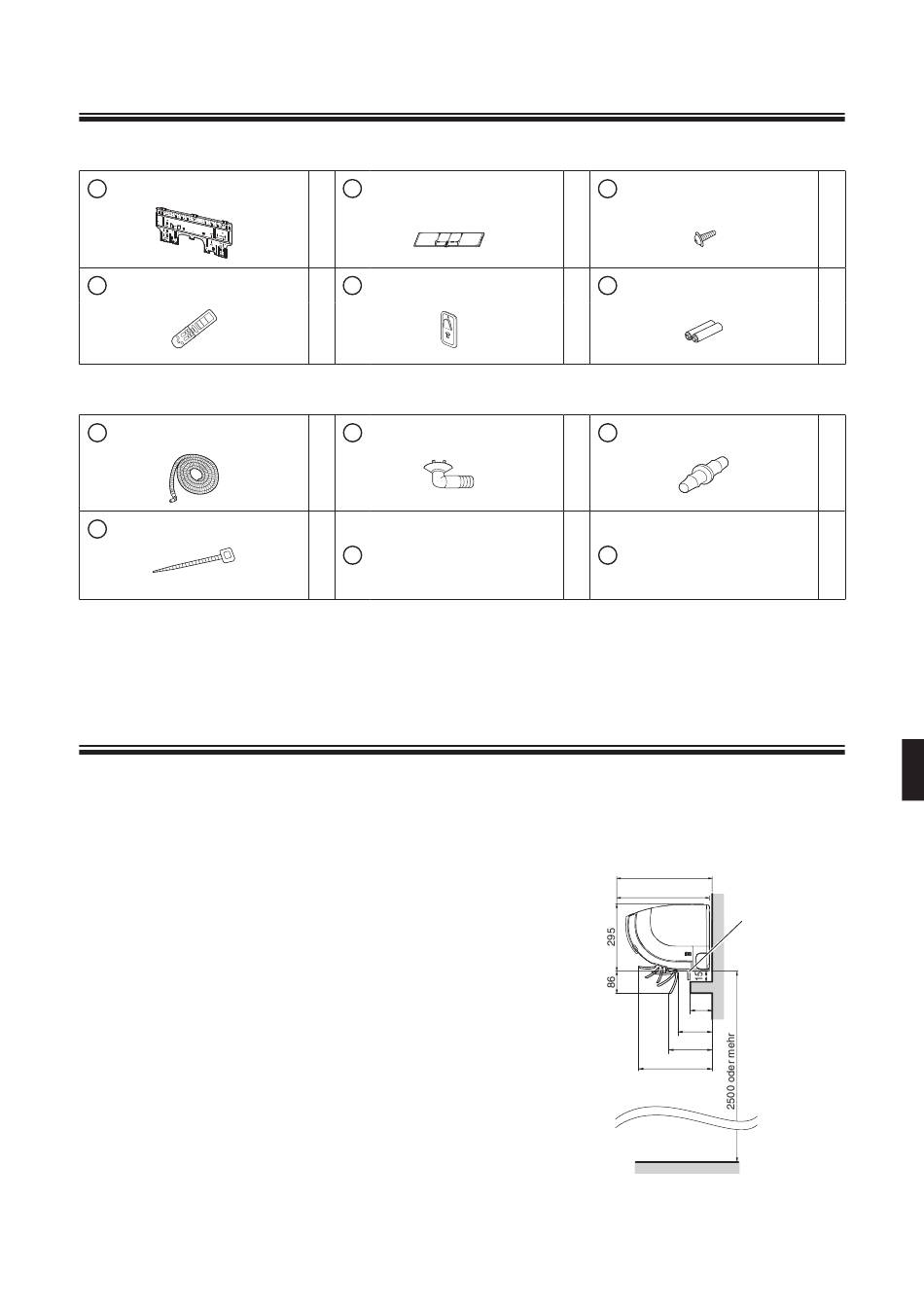

Zubehör
Innengerät
A
Montageplatte
D
Drahtlose Fernbedienung
Außengerät
G
Befeuchterschlauch (8m)
K
Haltebänder
• Der Standard-Befeuchterschlauch ist 8m lang.
• Der Verlängerungsschlauch (Option) ist 2m lang (KPMH974A402).
• Ein Befeuchterschlauch (KPMH974A42) mit einer Länge von 10m ist ebenfalls optional erhältlich, um den normalen (8m) zu ersetzen.
Einen Installationsort auswählen
Bevor Sie den Installationsort auswählen, holen Sie die Benutzerzustimmung ein.
1.
Innengerät
• Das Innengerät sollte an einem Ort installiert werden, an dem:
1) die Einschränkungen der Installation gemäß "Zeichnungen für die
Installation des Innen-/Außengeräts" auf Seite 6 eingehalten werden,
2) sowohl Lufteinlass als auch Luftauslass sind nicht blockiert,
3) das Gerät keiner direkten Sonneneinstrahlung ausgesetzt ist,
4) das Gerät sich nicht in der Nähe von Hitze- oder Dampfquellen befi ndet,
5) sich keine Quelle von Maschinenöldampf in der Nähe befi ndet (dies
verkürzt möglicherweise die Lebensdauer des Innengeräts),
6) Kalt-/Warmluft im Raum zirkuliert,
7) das Gerät sich nicht in der Nähe von Leuchtstoffl ampen mit elektronischer
Zündung (z. B. Inverterlampe oder Rapidstartlampe) befi ndet, da diese
möglicherweise den Wirkungsbereich der Fernbedienung verringern,
8) das Gerät mindestens 1m Abstand von einem Fernsehgerät oder Radio hat
(da es Bild- oder Tonstörungen verursachen kann),
9) der Platz ausreicht für den Bewegungsbereich der Klappen im Betrieb
oberhalb der Vorhangschienen und anderer Objekte,
Wenn (**) mehr als 70mm beträgt, zum Innengerät hin 15mm Platz
lassen.
Bei weniger als 15mm kann das Öffnen und Schließen der Blende
(unterer Lufteinlass) beeinträchtigt werden.
10) eine Höhe von mindestens 2,5m für die Installation vorgesehen ist,
11) keine Waschmaschinen oder Wäschetrockner in der Nähe aufgestellt sind.
B
Luftreinigungs- und
Deodorierungsfi lter
1
E
Fernbedienungshalter
1
H
Ablaufbuchse
1
L
3
Bedienungsanleitung
C
Innengerät-Befestigungsschrauben
(M4 × 12L)
1
F
Trockenbatterien AA.LR6 (Alkali)
1
J
Verbindung
1
M
1
Installationsanleitung
Einschließlich der Montageplatte *
372*
370
Blende
(unterer
Lufteinlass)
(**)
150*
179*
328*
3
2
1
1
Maßeinheit: mm
4
