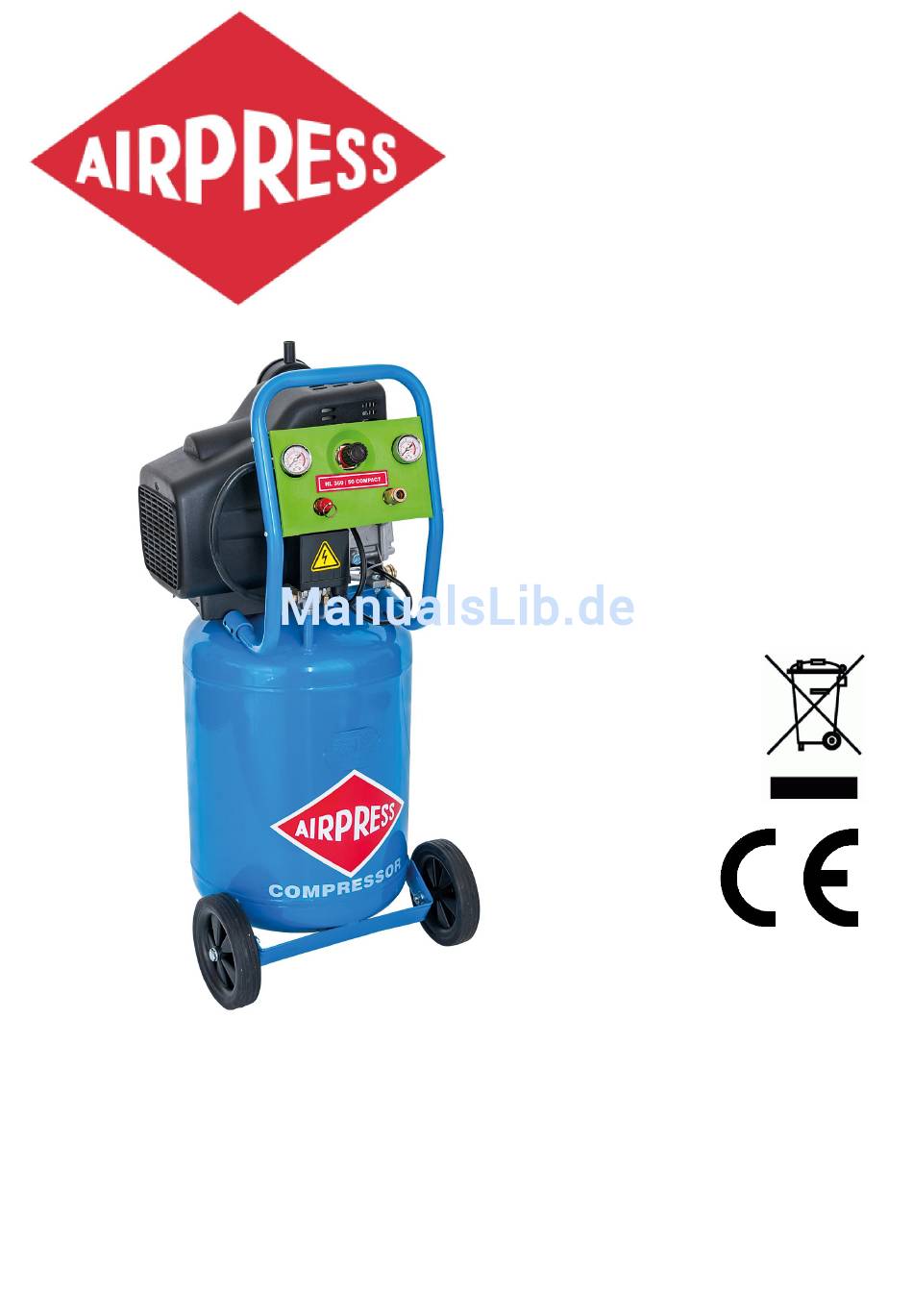

- Seite 1 COMPRESSOR KOMPRESSOR COMPRESSOR COMPRESSEUR HL 360/50 compact 36852 Handleiding Gebrauchsanleitung Instruction manual Manuel d’instructions...
- Seite 2 Bitte lesen Sie diese Gebrauchsanweisung sorgfältig vor Gebrauch durch. Please read this instruction manual carefully before use. Avant toute utilisation de l’appareil, lire avec attention le présent manuel d’instructions. Importeur VRB Friesland B.V., P.O. Box 114, NL-8900 AC Leeuwarden www.airpress.nl...
- Seite 3 Versie 01.2015 Fig. A...
-
Seite 4: Inhaltsverzeichnis
1.0 VOORWOORD Met de aankoop van uw Airpress compressorinstallatie bent u eigenaar geworden van een compressorinstallatie met een hoog prestatie- en betrouwbaarheidsniveau. Bij correct gebruik en goed onderhoud zal de machine dit vele jaren kunnen handha- ven. -
Seite 5: Veiligheidsvoorschriften
2.0 VEILIGHEIDSVOORSCHRIFTEN Attentie: lees onderstaande veiligheidsvoorschriften voor ingebruikname aandachtig door. Let erop dat anderen, die de compressor gebruiken, deze handleiding aandachtig hebben doorgelezen en de nodige voorzorgsmaatregelen hebben genomen. Het apparaat mag alleen door volwassen personen worden bediend. ... -
Seite 6: Opstelling
uit de buurt van buitengewone hitte, olie en scherpe objecten. Trek altijd de stekker uit het stopcontact indien: - u even weg moet - de machine niet wordt gebruikt - u onderhoudswerkzaamheden gaat uitvoeren - u hulpstukken gaat omwisselen - u de machine wilt verplaatsen Laat de compressor nooit onbeheerd lopen! ... -
Seite 7: Ingebruikname
N.B. Lees voor u de machine inschakelt eerst de hoofdstukken 3.2 en 4.0. 3.2 LUCHTAANSLUITINGEN Gebruik voor de aansluiting van de compressor op het luchtleidingnet een flexibele slang om trillingen van de machine te isoleren. 4.0 INGEBRUIKNAME 1. Controleer of rekening is gehouden met de onder "Opstelling" gegeven aanwijzingen. -
Seite 8: Onderhoud
6.0 ONDERHOUD Voordat men met zijn werkzaamheden aan de machine mag beginnen, moet eerst de stroom worden uitgeschakeld (let erop dat deze niet per ongeluk weer kan worden ingeschakeld) en moet de ketel ontlucht worden d.m.v. het openen van de condenswateraftapkraan (10). Het onderhoud aan de machine betreft de volgende punten: 1. -
Seite 9: Storingsmogelijkheden
* wateraftapkraan staat open - dichtdraaien 5 Veiligheidsventiel lekt: * druk te hoog - drukschakelaar bijstellen * veiligheidsventiel defect - vernieuwen 8.0 TECHNISCHE GEGEVENS Type HL 360/50 compact Bestelnummer 36852 Aantal cilinders/trappen Motorvermogen 2,5 pk/1,8 kW Voltage 230 V/50 Hz Inhoud persluchttank... -
Seite 10: Vorwort
Maßnahmen beachtet werden. Lesen Sie diese Betriebsanleitung aufmerksam durch. 1.0 VORWORT Mit dem Kauf Ihres Airpress Kompressors sind Sie Besitzer eines Kompressors mit einer hohen Leistung und Zuverlässigkeit geworden. Bei einem korrekten Gebrauch und regelmäßiger Wartung wird die Maschine eine lange Lebensdauer haben. Diese Betriebsanleitung enthält Gebrauchs- und Wartungsvorschriften. -
Seite 11: Sicherheitsmaßnahmen
2.0 SICHERHEITSMASSNAHMEN Achtung: lesen Sie diese Sicherheitsmaßnahmen aufmerksam durch, bevor Sie die Maschine in Betrieb setzen. Achten Sie darauf daß andere Leute die mit dem Apparat arbeiten auch die Vorschriften gelesen und die notwendigen Maßnahmen getroffen haben. Das Apparat darf nur durch Erwachsenen bedient werden. ... -
Seite 12: Aufstellung
Ziehen Sie immer den Stecker aus der Steckdose: - bevor Sie weglaufen vom Apparat - wenn die Maschine nicht gebraucht wird - vor jedem Wartungseingriff - bevor Sie Zubehörteile wechseln - bevor Sie die Machine umstellen Lassen Sie den Kompressor nie unbeaufsichtigt drehen! ... -
Seite 13: Preßluft Anschluß
Achtung: lesen Sie vor Gebrauch Kapitel 3.2 und 4.0. 3.2 PRESSLUFT ANSCHLUß Am besten benützen Sie zur Anschließung des Kompressors an ein Luftsystem einen flexiblen Schlauch. Hierdurch wird die Durchgabe der Fibrationen der Maschine an dem Lufsystem vermeidet. 4.0 ERSTER GEBRAUCH 1. - Seite 14 Vor jedem Wartungseingriff muß die Maschine angehalten und spannungslos gesetzt werden und muß der Tankdruck abgelassen werden mittels den Kondenswasserablaß (10) zu öffnen. 1. Das erste Mal soll das Öl schon nach etwa 50 Arbeitsstunden gewechselt werden und danch alle 250 Arbeitsstunden. Dazu Ölablaß (9) abdrehen und Füllpfropfen (6) entfernen.
-
Seite 15: Mögliche Störungen
* Kondenzwasserablaßhahn ist offen - zudrehen 5 Sicherheitsventil ist undicht: * Druck zu hoch - Druckschalter nachstellen * defektes Sicherheitsventil - erneuern 8.0 TECHNISCHE DATEN HL 360/50 compact Bestellnummer 36852 Zylinderzahl/Stufenzahl Motorleistung 2,5 Ps/1,8 kW Spannung 230 V/50 Hz Inhalt Preßluftbehälter 50 Liter Inhalt Ölbehälter... -
Seite 16: Prefatory Note
The following points will contribute to making you a satisfied user of this installation. 1.0 PREFATORY NOTES Buying your Airpress compressor installation, you have become the owner of a compressor installation with a high performance and reliability level. Correct use and regular maintenance will increase the life of the compressor. -
Seite 17: Safety Instructions
2.0 SAFETY INSTRUCTIONS Important: please read and observe the following safety instructions before using the machine. Nobody must be allowed to use the compressor unless they have read the instruction manual and have been instructed in the regulations to follow for correct and safe use. -
Seite 18: Placing
Never leave the machine unattended with the power supply "on". Also disconnect the power cable when: - you leave the machine, even for a short time - not in use - carrying out maintenance work - changing attachment or moving the machine. ... -
Seite 19: First Use
Best use for connection of the compressor to an air circuit a flexible hose, to isolate fibrations from the machine. 4.0 FIRST USE 1. Check if the instructions mentioned above have been executed. 2. On delivery the compressor mostly is filled with oil. Fill about 0,8 litres compressor oil until the red circle on the oil leveler. -
Seite 20: Maintenance
6.0 MAINTENANCE Before carrying out any maintenance jobs it is obligatory to stop the machine, disconnect it from the power mains and make sure that the tank is pressure free by opening the condensation draintap (10). 1. After the first 50 operating hours and then every 250 operation hours the oil should be refreshed. -
Seite 21: Possibilities Of Failure
- close the draintap 5 Leaking safety valve: * pressure too high - set pressure switch * defective safety valve - renew 8.0 TECHNICAL DETAILS Type HL 360/50 compact Order number 36852 Number of cylinders/stages Motorpower 2,5 Hp/1,8 kW Volt 230 V/50 Hz... - Seite 22 A cet effet lisez attentivement cette manuel d’instructions. 1.0 INTRODUCTION Avec l'achat de votre compresseur Airpress vous êtes devenu propriétaire d'un compresseur extrêmement rentable et fiable. Une utilisation correcte et un entretien régulier vous permettront de profiter de cet appareil pendant de nombreuses années.
-
Seite 23: Consignes De Sécurité
2.0 CONSIGNES DE SECURITE Attention: respectez toujours ces intructions de sécurité et réfléchissez bien à ce que vous faites. Lors d’emploi de la machine, observez toujours scrupuleusement les consignes de sécurité fournies. L‘opérateur doit avoir au moins 18 ans. Des apprentis doivent avoir au moins 16 ans, ils doivent toutefois toujours travailler sous surveillance sur la machine. -
Seite 24: Installation
Ne portez pas l’outil par le câble et ne tirez pas sur celui-ci pour débrancher la fiche de la prise. Préservez le câble de la chaleur, de l’huile et des arêtes vives. Assurez-vous que la machine est mise hors service et débranchée et que le réservoir est sans pression - en cas de non utilisation - avant de résoudre des problèmes... -
Seite 25: Installation De La Conduction D'air
contre surcharge et sous-tension. N.B. Lisez les rubriques 3.2 et 4.0 avant de mettre la machine en route. 3.2 INSTALLATION DE LA CONDUCTION D'AIR Pour relier le compresseur au réseau de conduite d'air, utilisez un tuyau flexible, afin d'isoler les vibrations de la machine. 4.0 MISE EN SERVICE 1. -
Seite 26: Entretien
6.0 ENTRETIEN Avant de commencer les activités d'entretien de la machine, il est nécessaire au préalable de couper le courant (veillez à ce qu'il ne puisse être rebranché par accident) et assurez-vous que le réservoir est sans pression par ouvrir le robinet de vidange (10). -
Seite 27: Possibilités De Pannes
TABLEAU D'ENTRETIEN activités tous chaque toutes les toutes les les jours semaine 250 heures 1000 hours vidanger l’eau de condensation ▀ contrôler le niveau d’huile ▀ nettoyer le filtre à air ▀ changer l’huile (au bout des 50 ▀ premières heures) 7.0 POSSIBILITES DE PANNES 1 Le compresseur ne réagit pas lors de l’actionnement de l’interupteur à... -
Seite 28: Données Techniques
5 Fuites de la soupape de sûreté : * pression trop élevée - régler l’interrupteur à pression * soupape de sûreté défectueuse - remplacer 8.0 DONNEES TECHNIQUES Type HL 360/50 compact Référence 36852 Nombre de cylindres Nombre d’étages Puissance de moteur 2,5 CV/1,8 kW... - Seite 31 Waarschuwingstekens De stickers op de compressorunit maken deel uit van de machine; zij zijn aangebracht voor de veiligheid en mogen niet worden verwijderd of beschadigd. Gefahrenschilder Die Schilder die sich auf der Kompressor befinden, sind Teil der Maschine. Sie sind aus Sicherheitsgründen angebracht und dürfen auf keinen Fall entfernt oder beschädigt werden.
- Seite 32 Vorstvrij opstellen Frostfrei aufstellen Frost-proof installation Installer à l’abri du gel Instalacion a prueba de heladas Pas op voor hete delen Heisse Teile Beware of hot parts Faites attention aux pièces chaudes Tenga cuidado con las piezas calientes Regelmatig oliepeil controleren Regelmäßig Ölstand kontrollieren Regularly check oil level Contrôler régulièrement le niveau d’huile...
- Seite 33 (NL) Afval geproduceerd door elektrische machines mag niet behandeld worden als normaal huishoudelijk afval. Zorg voor recycling daar waar passende installaties bestaan. Raadpleeg de plaatselijke instanties of de verkoper voor adviezen over inzameling en verwerking. Die von den elektrischen Maschinen erzeugten Abfälle dürfen nicht mit dem normalen Hausmüll entsorgt, sondern müssen in zugelassenen Anlagen umweltgerecht recycelt werden.
- Seite 34 GARANTIEBEWIJS 12 MAANDEN GARANTIESCHEIN 12 MONATE GUARANTEE CERTIFICATE 12 MONTHS CERTIFICAT DE GARANTIE 12 MOlS CERTIFICADO DE GARANTIA 12 MESES Artikel/Artikel/Article/Article/Artìculo ..................Model/Modell/Model/Modèle/Modelo ..................Serie nr./Seriennr./Series no./No. série/ N° de serie ..............Aankoopdatum/Kaufdatum/Date of purchase/Date d'achat/ Fecha de compra ......Handtekening verkoper Firmastempel verkoper Signatur Verkaufer...
- Seite 35 GARANTIEBEPALINGEN De garantie van de geleverde machine/het apparaat bedraagt 12 maanden, ingaande op de aankoopdatum. Indien zich binnen deze tijd storingen voordoen, die te wijten zijn aan materiaal- of constructiefouten, geldt de garantie voor zowel onderdelen als arbeidsloon. Garantieaanspraken worden niet erkend indien: - De aanwijzingen in deze handleiding niet zijn nageleefd.
- Seite 39 My, V. R. B. FRIESLAND B.V., JUNOKADE 1, 8900 AC Leeuwarden, Holandia oświadczamy na własną odpowiedzialność , że model sprężarki: HL 360/50 AIRPRESS, którego dotyczy niniejsza deklaracja, jest zgodny z dyrektywą maszynową 98/37/CE, dyrektywą EMC 89/336/CE, dyrektywą 97/23/WE dyrektywą niskonapięciową 73/23/CE, dyrektywami 2006/42/CE - 2004/108/CE - 2006/95/CE - 2009/105/CE - 2000/14/CE oraz normami EN 1012-1 –...
- Seite 40 COMPRESSOR KOMPRESSOR COMPRESSOR COMPRESSEUR COMPRESOR KOMPRESOR HL 360/50 compact...
