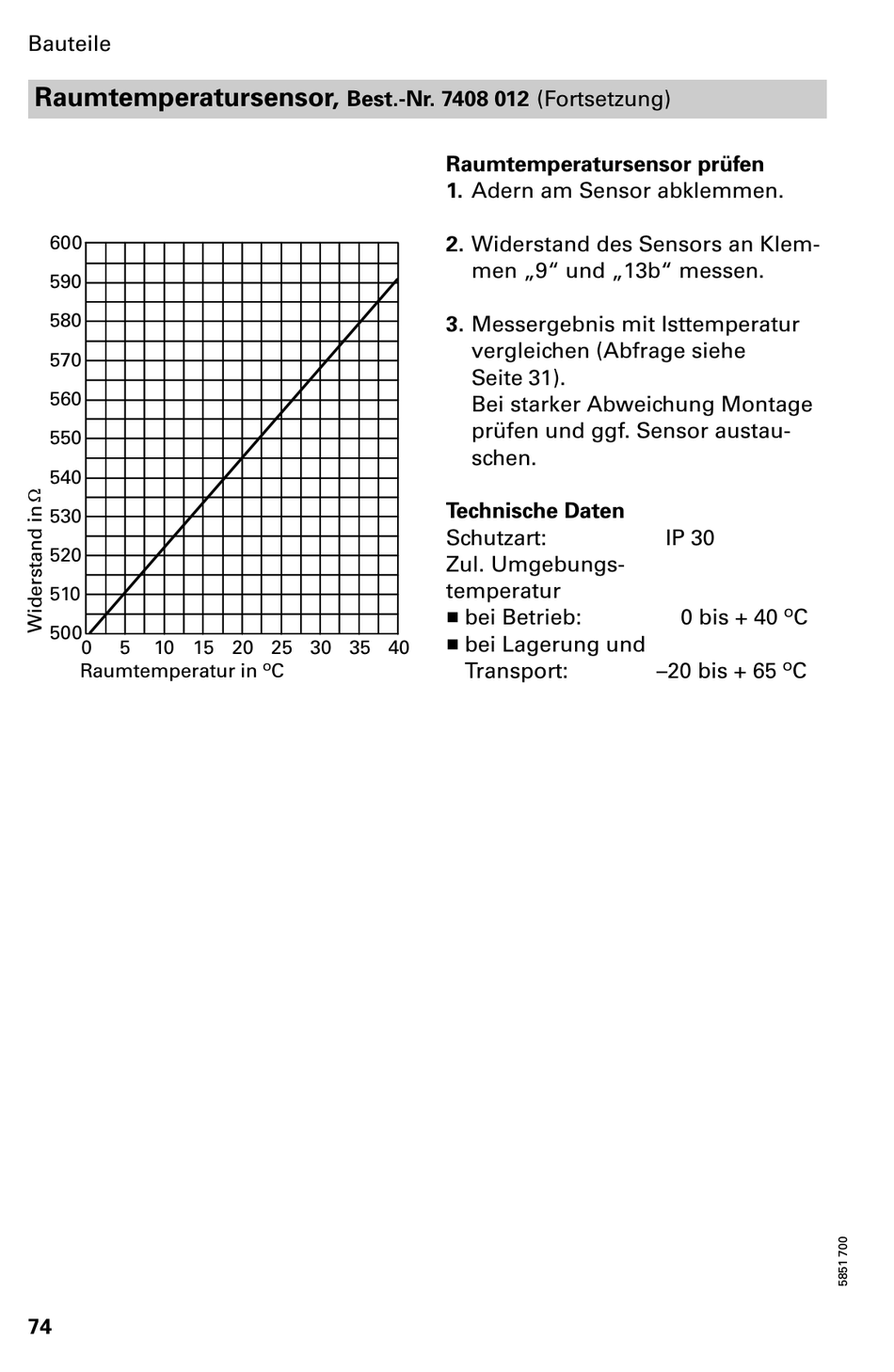

Bauteile
Raumtemperatursensor,
600
590
580
570
560
550
540
530
520
510
500
0 5 10 15 20 25 30 35 40
Raumtemperatur in ºC
74
Best.−Nr. 7408 012 (Fortsetzung)
Raumtemperatursensor prüfen
1. Adern am Sensor abklemmen.
2. Widerstand des Sensors an Klem
men 9 und 13b messen.
3. Messergebnis mit Isttemperatur
vergleichen (Abfrage siehe
Seite 31).
Bei starker Abweichung Montage
prüfen und ggf. Sensor austau
schen.
Technische Daten
Schutzart:
Zul. Umgebungs−
temperatur
H bei Betrieb:
H bei Lagerung und
Transport:
IP 30
0 bis + 40 ºC
20 bis + 65 ºC
