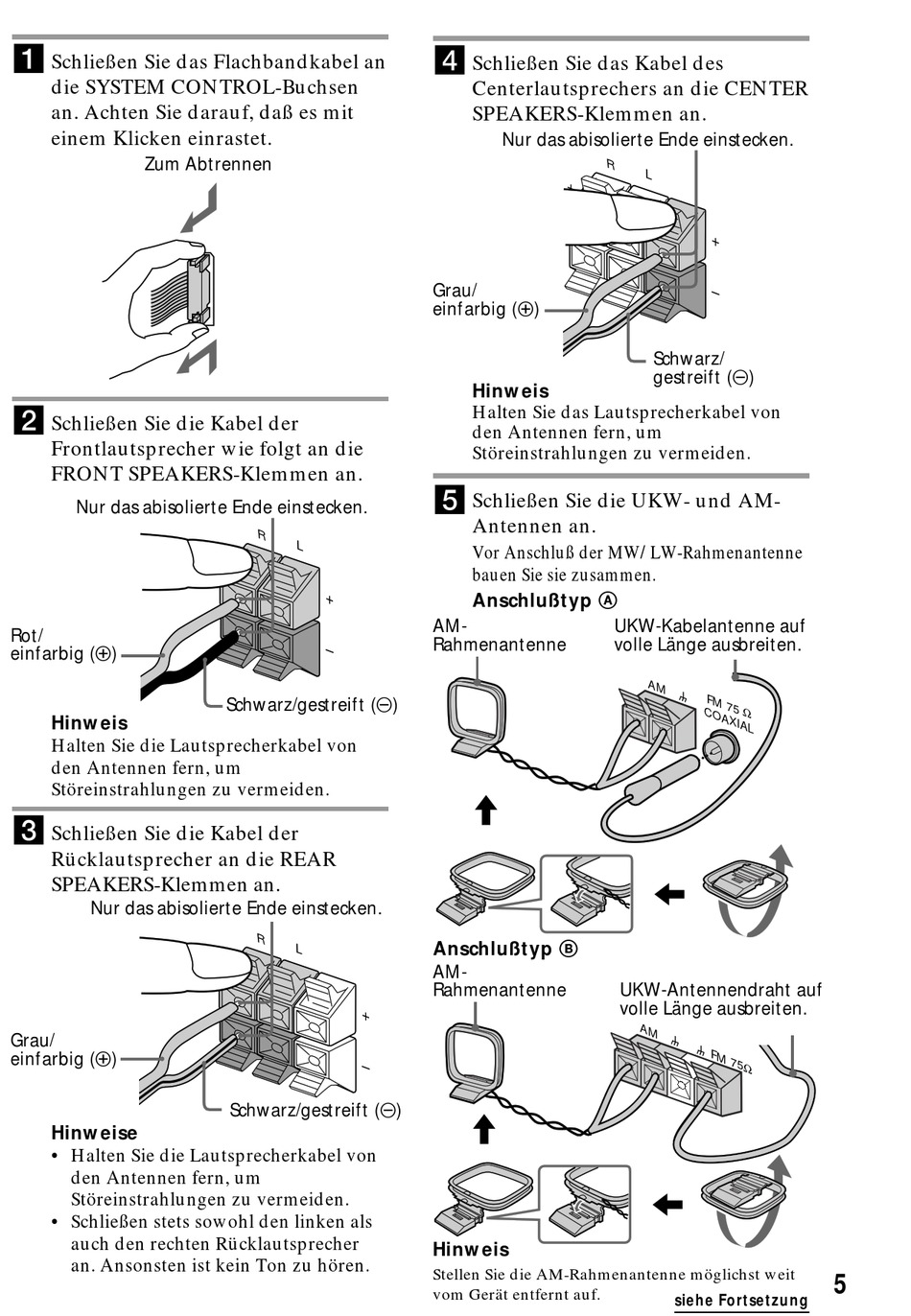

Sony MHC-NX3AV Bedienungsanleitung Seite 5

1
Schließen Sie das Flachbandkabel an
die SYSTEM CONTROL-Buchsen
an. Achten Sie darauf, daß es mit
einem Klicken einrastet.
Zum Abtrennen
2
Schließen Sie die Kabel der
Frontlautsprecher wie folgt an die
FRONT SPEAKERS-Klemmen an.
Nur das abisolierte Ende einstecken.
Rot/
einfarbig (')
Hinweis
Halten Sie die Lautsprecherkabel von
den Antennen fern, um
Störeinstrahlungen zu vermeiden.
3
Schließen Sie die Kabel der
Rücklautsprecher an die REAR
SPEAKERS-Klemmen an.
Nur das abisolierte Ende einstecken.
Grau/
einfarbig (')
Hinweise
• Halten Sie die Lautsprecherkabel von
den Antennen fern, um
Störeinstrahlungen zu vermeiden.
• Schließen stets sowohl den linken als
auch den rechten Rücklautsprecher
an. Ansonsten ist kein Ton zu hören.
Schwarz/gestreift (')
Schwarz/gestreift (')
4
Schließen Sie das Kabel des
Centerlautsprechers an die CENTER
SPEAKERS-Klemmen an.
Nur das abisolierte Ende einstecken.
Grau/
einfarbig (')
Hinweis
Halten Sie das Lautsprecherkabel von
den Antennen fern, um
Störeinstrahlungen zu vermeiden.
5
Schließen Sie die UKW- und AM-
Antennen an.
Vor Anschluß der MW/LW-Rahmenantenne
bauen Sie sie zusammen.
Anschlußtyp A
AM-
Rahmenantenne
Anschlußtyp B
AM-
Rahmenantenne
Hinweis
Stellen Sie die AM-Rahmenantenne möglichst weit
vom Gerät entfernt auf.
Schwarz/
gestreift (')
UKW-Kabelantenne auf
volle Länge ausbreiten.
A M
F M
7 5
Ω
C O
A X I
A L
UKW-Antennendraht auf
volle Länge ausbreiten.
A M
F M
7 5 Ω
siehe Fortsetzung
