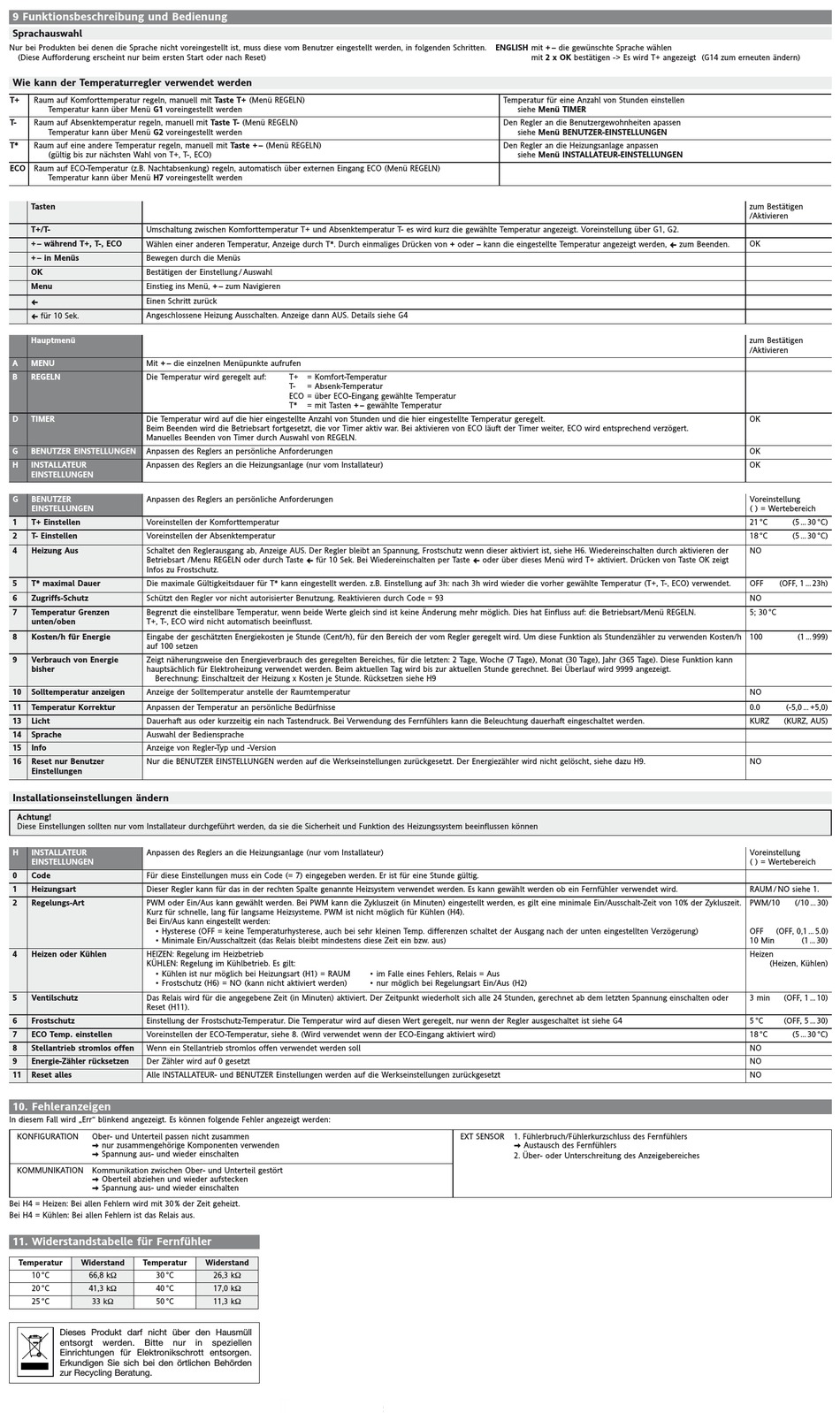

9 Funktionsbeschreibung und Bedienung
Sprachauswahl
Nur bei Produkten bei denen die Sprache nicht voreingestellt ist, muss diese vom Benutzer eingestellt werden, in folgenden Schritten.
(Diese Aufforderung erscheint nur beim ersten Start oder nach Reset)
Wie kann der Temperaturregler verwendet werden
T+
Raum auf Komforttemperatur regeln, manuell mit Taste T+ (Menü REGELN)
Temperatur kann über Menü G1 voreingestellt werden
T-
Raum auf Absenktemperatur regeln, manuell mit Taste T- (Menü REGELN)
Temperatur kann über Menü G2 voreingestellt werden
T*
Raum auf eine andere Temperatur regeln, manuell mit Taste + – (Menü REGELN)
(gültig bis zur nächsten Wahl von T+, T-, ECO)
ECO Raum auf ECO-Temperatur (z.B. Nachtabsenkung) regeln, automatisch über externen Eingang ECO (Menü REGELN)
Temperatur kann über Menü H7 voreingestellt werden
Tasten
T+/T-
Umschaltung zwischen Komforttemperatur T+ und Absenktemperatur T- es wird kurz die gewählte Temperatur angezeigt. Voreinstellung über G1, G2.
+ – während T+, T-, ECO
Wählen einer anderen Temperatur, Anzeige durch T*. Durch einmaliges Drücken von + oder – kann die eingestellte Temperatur angezeigt werden, V zum Beenden.
+ – in Menüs
Bewegen durch die Menüs
OK
Bestätigen der Einstellung / Auswahl
Menu
Einstieg ins Menü, + – zum Navigieren
Einen Schritt zurück
V
Angeschlossene Heizung Ausschalten. Anzeige dann AUS. Details siehe G4
V für 10 Sek.
Hauptmenü
A
MENU
Mit + – die einzelnen Menüpunkte aufrufen
B
REGELN
Die Temperatur wird geregelt auf:
D
TIMER
Die Temperatur wird auf die hier eingestellte Anzahl von Stunden und die hier eingestellte Temperatur geregelt.
Beim Beenden wird die Betriebsart fortgesetzt, die vor Timer aktiv war. Bei aktivieren von ECO läuft der Timer weiter, ECO wird entsprechend verzögert.
Manuelles Beenden von Timer durch Auswahl von REGELN.
G
BENUTZER EINSTELLUNGEN
Anpassen des Reglers an persönliche Anforderungen
H
INSTALLATEUR
Anpassen des Reglers an die Heizungsanlage (nur vom Installateur)
EINSTELLUNGEN
G
BENUTZER
Anpassen des Reglers an persönliche Anforderungen
EINSTELLUNGEN
1
T+ Einstellen
Voreinstellen der Komforttemperatur
2
T- Einstellen
Voreinstellen der Absenktemperatur
4
Heizung Aus
Schaltet den Reglerausgang ab, Anzeige AUS. Der Regler bleibt an Spannung, Frostschutz wenn dieser aktiviert ist, siehe H6. Wiedereinschalten durch aktivieren der
Betriebsart /Menu REGELN oder durch Taste V für 10 Sek. Bei Wiedereinschalten per Taste V oder über dieses Menü wird T+ aktiviert. Drücken von Taste OK zeigt
Infos zu Frostschutz.
5
T* maximal Dauer
Die maximale Gültigkeitsdauer für T* kann eingestellt werden. z.B. Einstellung auf 3h: nach 3h wird wieder die vorher gewählte Temperatur (T+, T-, ECO) verwendet.
6
Zugriffs-Schutz
Schützt den Regler vor nicht autorisierter Benutzung. Reaktivieren durch Code = 93
7
Temperatur Grenzen
Begrenzt die einstellbare Temperatur, wenn beide Werte gleich sind ist keine Änderung mehr möglich. Dies hat Einfluss auf: die Betriebsart/Menü REGELN.
unten/oben
T+, T-, ECO wird nicht automatisch beeinflusst.
8
Kosten/h für Energie
Eingabe der geschätzten Energiekosten je Stunde (Cent/h), für den Bereich der vom Regler geregelt wird. Um diese Funktion als Stundenzähler zu verwenden Kosten/h
auf 100 setzen
9
Verbrauch von Energie
Zeigt näherungsweise den Energieverbrauch des geregelten Bereiches, für die letzten: 2 Tage, Woche (7 Tage), Monat (30 Tage), Jahr (365 Tage). Diese Funktion kann
bisher
hauptsächlich für Elektroheizung verwendet werden. Beim aktuellen Tag wird bis zur aktuellen Stunde gerechnet. Bei Überlauf wird 9999 angezeigt.
Berechnung: Einschaltzeit der Heizung x Kosten je Stunde. Rücksetzen siehe H9
10
Solltemperatur anzeigen
Anzeige der Solltemperatur anstelle der Raumtemperatur
11
Temperatur Korrektur
Anpassen der Temperatur an persönliche Bedürfnisse
13
Licht
Dauerhaft aus oder kurzzeitig ein nach Tastendruck. Bei Verwendung des Fernfühlers kann die Beleuchtung dauerhaft eingeschaltet werden.
14
Sprache
Auswahl der Bediensprache
15
Info
Anzeige von Regler-Typ und -Version
16
Reset nur Benutzer
Nur die BENUTZER EINSTELLUNGEN werden auf die Werkseinstellungen zurückgesetzt. Der Energiezähler wird nicht gelöscht, siehe dazu H9.
Einstellungen
Installationseinstellungen ändern
Achtung!
Diese Einstellungen sollten nur vom Installateur durchgeführt werden, da sie die Sicherheit und Funktion des Heizungssystem beeinflussen können
H
INSTALLATEUR
Anpassen des Reglers an die Heizungsanlage (nur vom Installateur)
EINSTELLUNGEN
0
Code
Für diese Einstellungen muss ein Code (= 7) eingegeben werden. Er ist für eine Stunde gültig.
1
Heizungsart
Dieser Regler kann für das in der rechten Spalte genannte Heizsystem verwendet werden. Es kann gewählt werden ob ein Fernfühler verwendet wird.
2
Regelungs-Art
PWM oder Ein/Aus kann gewählt werden. Bei PWM kann die Zykluszeit (in Minuten) eingestellt werden, es gilt eine minimale Ein/Ausschalt-Zeit von 10% der Zykluszeit.
Kurz für schnelle, lang für langsame Heizsysteme. PWM ist nicht möglich für Kühlen (H4).
Bei Ein/Aus kann eingestellt werden:
• Hysterese (OFF = keine Temperaturhysterese, auch bei sehr kleinen Temp. differenzen schaltet der Ausgang nach der unten eingestellten Verzögerung)
• Minimale Ein/Ausschaltzeit (das Relais bleibt mindestens diese Zeit ein bzw. aus)
4
Heizen oder Kühlen
HEIZEN: Regelung im Heizbetrieb
KÜHLEN: Regelung im Kühlbetrieb. Es gilt:
• Kühlen ist nur möglich bei Heizungsart (H1) = RAUM
• Frostschutz (H6) = NO (kann nicht aktiviert werden)
5
Ventilschutz
Das Relais wird für die angegebene Zeit (in Minuten) aktiviert. Der Zeitpunkt wiederholt sich alle 24 Stunden, gerechnet ab dem letzten Spannung einschalten oder
Reset (H11).
6
Frostschutz
Einstellung der Frostschutz-Temperatur. Die Temperatur wird auf diesen Wert geregelt, nur wenn der Regler ausgeschaltet ist siehe G4
7
ECO Temp. einstellen
Voreinstellen der ECO-Temperatur, siehe 8. (Wird verwendet wenn der ECO-Eingang aktiviert wird)
8
Stellantrieb stromlos offen
Wenn ein Stellantrieb stromlos offen verwendet werden soll
9
Energie-Zähler rücksetzen
Der Zähler wird auf 0 gesetzt
11
Reset alles
Alle INSTALLATEUR- und BENUTZER Einstellungen werden auf die Werkseinstellungen zurückgesetzt
10. Fehleranzeigen
In diesem Fall wird „Err" blinkend angezeigt. Es können folgende Fehler angezeigt werden:
KONFIGURATION
Ober- und Unterteil passen nicht zusammen
g nur zusammengehörige Komponenten verwenden
g Spannung aus- und wieder einschalten
KOMMUNIKATION Kommunikation zwischen Ober- und Unterteil gestört
g Oberteil abziehen und wieder aufstecken
g Spannung aus- und wieder einschalten
Bei H4 = Heizen: Bei allen Fehlern wird mit 30 % der Zeit geheizt.
Bei H4 = Kühlen: Bei allen Fehlern ist das Relais aus.
11. Widerstandstabelle für Fernfühler
Temperatur
Widerstand
Temperatur
10 °C
66,8 kΩ
30 °C
20 °C
41,3 kΩ
40 °C
25 °C
33 kΩ
50 °C
Dieses Produkt darf nicht über den Hausmüll
entsorgt
werden.
Bitte
Einrichtungen für Elektronikschrott entsorgen.
Erkundigen Sie sich bei den örtlichen Behörden
zur Recycling Beratung.
T+
= Komfort-Temperatur
T-
= Absenk-Temperatur
ECO = über ECO-Eingang gewählte Temperatur
T*
= mit Tasten + – gewählte Temperatur
Widerstand
26,3 kΩ
17,0 kΩ
11,3 kΩ
nur
in
speziellen
ENGLISH mit + – die gewünschte Sprache wählen
Temperatur für eine Anzahl von Stunden einstellen
siehe Menü TIMER
Den Regler an die Benutzergewohnheiten apassen
siehe Menü BENUTZER-EINSTELLUNGEN
Den Regler an die Heizungsanlage anpassen
siehe Menü INSTALLATEUR-EINSTELLUNGEN
• im Falle eines Fehlers, Relais = Aus
• nur möglich bei Regelungsart Ein/Aus (H2)
EXT SENSOR
1. Fühlerbruch/Fühlerkurzschluss des Fernfühlers
g Austausch des Fernfühlers
2. Über- oder Unterschreitung des Anzeigebereiches
mit 2 x OK bestätigen -> Es wird T+ angezeigt (G14 zum erneuten ändern)
zum Bestätigen
/Aktivieren
OK
zum Bestätigen
/Aktivieren
OK
OK
OK
Voreinstellung
( ) = Wertebereich
21 °C
(5 ... 30 °C)
18 °C
(5 ... 30 °C)
NO
OFF
(OFF, 1 ... 23h)
NO
5; 30 °C
100
(1 ... 999)
NO
0.0
(-5,0 ... +5,0)
KURZ
(KURZ, AUS)
NO
Voreinstellung
( ) = Wertebereich
RAUM / NO siehe 1.
PWM/10
(/10 ... 30)
OFF
(OFF, 0,1 ... 5.0)
10 Min
(1 ... 30)
Heizen
(Heizen, Kühlen)
3 min
(OFF, 1 ... 10)
5 °C
(OFF, 5 ... 30)
18 °C
(5 ... 30 °C)
NO
NO
NO
