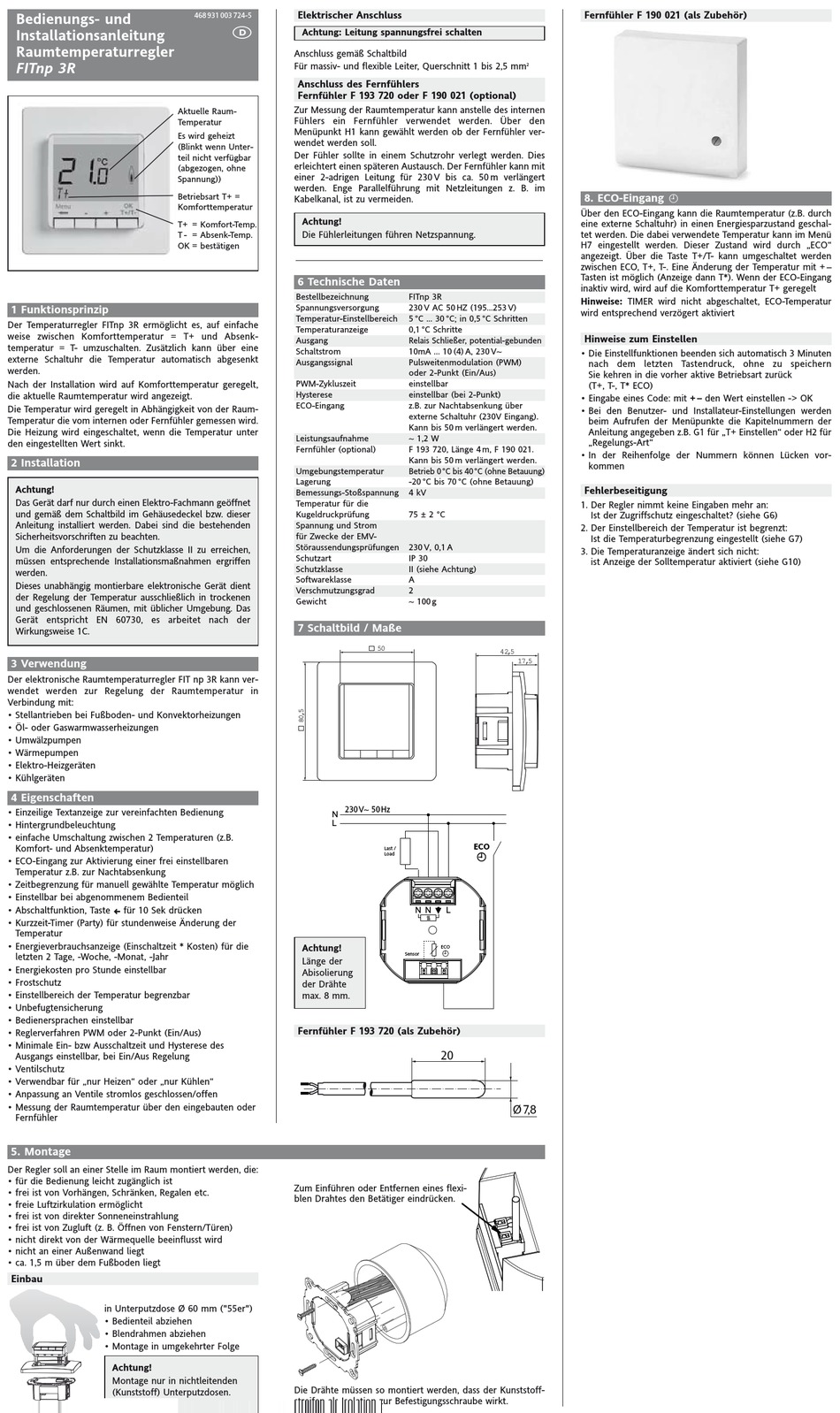

Bedienungs- und
Installationsanleitung
Raumtemperaturregler
FITnp 3R
1 Funktionsprinzip
Der Temperaturregler FITnp 3R ermöglicht es, auf einfache
weise zwischen Komforttemperatur = T+ und Absenk -
temperatur = T- umzuschalten. Zusätzlich kann über eine
externe Schaltuhr die Temperatur automatisch abgesenkt
werden.
Nach der Installation wird auf Komforttemperatur geregelt,
die aktuelle Raumtemperatur wird angezeigt.
Die Temperatur wird geregelt in Abhängigkeit von der Raum-
Temperatur die vom internen oder Fernfühler gemessen wird.
Die Heizung wird eingeschaltet, wenn die Temperatur unter
den eingestellten Wert sinkt.
2 Installation
Achtung!
Das Gerät darf nur durch einen Elektro-Fachmann geöffnet
und gemäß dem Schaltbild im Gehäusedeckel bzw. dieser
Anleitung installiert werden. Dabei sind die bestehenden
Sicherheitsvorschriften zu beachten.
Um die Anforderungen der Schutzklasse II zu erreichen,
müssen entsprechende Installationsmaßnahmen ergriffen
werden.
Dieses unabhängig montierbare elektronische Gerät dient
der Regelung der Temperatur ausschließlich in trockenen
und geschlossenen Räumen, mit üblicher Umgebung. Das
Gerät entspricht EN 60730, es arbeitet nach der
Wirkungsweise 1C.
3 Verwendung
Der elektronische Raumtemperaturregler FIT np 3R kann ver-
wendet werden zur Regelung der Raumtemperatur in
Verbindung mit:
• Stellantrieben bei Fußboden- und Konvektorheizungen
• Öl- oder Gaswarmwasserheizungen
• Umwälzpumpen
• Wärmepumpen
• Elektro-Heizgeräten
• Kühlgeräten
4 Eigenschaften
• Einzeilige Textanzeige zur vereinfachten Bedienung
• Hintergrundbeleuchtung
• einfache Umschaltung zwischen 2 Temperaturen (z.B.
Komfort- und Absenktemperatur)
• ECO-Eingang zur Aktivierung einer frei einstellbaren
Temperatur z.B. zur Nachtabsenkung
• Zeitbegrenzung für manuell gewählte Temperatur möglich
• Einstellbar bei abgenommenem Bedienteil
• Abschaltfunktion, Taste für 10 Sek drücken
V
• Kurzzeit-Timer (Party) für stundenweise Änderung der
Temperatur
• Energieverbrauchsanzeige (Einschaltzeit * Kosten) für die
letzten 2 Tage, -Woche, -Monat, -Jahr
• Energiekosten pro Stunde einstellbar
• Frostschutz
• Einstellbereich der Temperatur begrenzbar
• Unbefugtensicherung
• Bedienersprachen einstellbar
• Reglerverfahren PWM oder 2-Punkt (Ein/Aus)
• Minimale Ein- bzw Ausschaltzeit und Hysterese des
Ausgangs einstellbar, bei Ein/Aus Regelung
• Ventilschutz
• Verwendbar für „nur Heizen" oder „nur Kühlen"
• Anpassung an Ventile stromlos geschlossen/offen
• Messung der Raumtemperatur über den eingebauten oder
Fernfühler
5. Montage
Der Regler soll an einer Stelle im Raum montiert werden, die:
• für die Bedienung leicht zugänglich ist
• frei ist von Vorhängen, Schränken, Regalen etc.
• freie Luftzirkulation ermöglicht
• frei ist von direkter Sonneneinstrahlung
• frei ist von Zugluft (z. B. Öffnen von Fenstern/Türen)
• nicht direkt von der Wärmequelle beeinflusst wird
• nicht an einer Außenwand liegt
• ca. 1,5 m über dem Fußboden liegt
Einbau
in Unterputzdose Ø 60 mm ("55er")
• Bedienteil abziehen
• Blendrahmen abziehen
• Montage in umgekehrter Folge
Achtung!
Montage nur in nichtleitenden
(Kunststoff) Unterputzdosen.
Elektrischer Anschluss
468 931 003 724-5
Achtung: Leitung spannungsfrei schalten
Anschluss gemäß Schaltbild
Für massiv- und flexible Leiter, Querschnitt 1 bis 2,5 mm
Anschluss des Fernfühlers
Fernfühler F 193 720 oder F 190 021 (optional)
Zur Messung der Raumtemperatur kann anstelle des internen
Aktuelle Raum-
Fühlers ein Fernfühler verwendet werden. Über den
Temperatur
Menüpunkt H1 kann gewählt werden ob der Fernfühler ver-
Es wird geheizt
wendet werden soll.
(Blinkt wenn Unter -
Der Fühler sollte in einem Schutzrohr verlegt werden. Dies
teil nicht verfügbar
erleichtert einen späteren Austausch. Der Fernfühler kann mit
(abgezogen, ohne
einer 2-adrigen Leitung für 230 V bis ca. 50 m verlängert
Spannung))
werden. Enge Parallelführung mit Netzleitungen z. B. im
Betriebsart T+ =
Kabelkanal, ist zu vermeiden.
Komforttemperatur
Achtung!
T+ = Komfort-Temp.
Die Fühlerleitungen führen Netzspannung.
T - = Absenk-Temp.
OK = bestätigen
6 Technische Daten
Bestellbezeichnung
Spannungsversorgung
Temperatur-Einstellbereich
Temperaturanzeige
Ausgang
Schaltstrom
Ausgangssignal
PWM-Zykluszeit
Hysterese
ECO-Eingang
Leistungsaufnahme
Fernfühler (optional)
Umgebungstemperatur
Lagerung
Bemessungs-Stoßspannung
Temperatur für die
Kugeldruckprüfung
Spannung und Strom
für Zwecke der EMV-
Störaussendungsprüfungen
Schutzart
Schutzklasse
Softwareklasse
Verschmutzungsgrad
Gewicht
7 Schaltbild / Maße
N
L
Achtung!
Länge der
Abisolierung
der Drähte
max. 8 mm.
Fernfühler F 193 720 (als Zubehör)
Zum Einführen oder Entfernen eines flexi-
blen Drahtes den Betätiger eindrücken.
Die Drähte müssen so montiert werden, dass der Kunststoff -
streifen als Isolation zur Befestigungsschraube wirkt.
FITnp 3R
230 V AC 50 HZ (195...253 V)
5 °C ... 30 °C; in 0,5 °C Schritten
0,1 °C Schritte
Relais Schließer, potential-gebunden
10mA ... 10 (4) A, 230 V~
Pulsweitenmodulation (PWM)
oder 2-Punkt (Ein/Aus)
einstellbar
einstellbar (bei 2-Punkt)
z.B. zur Nachtabsenkung über
externe Schaltuhr (230V Eingang).
Kann bis 50 m verlängert werden.
~ 1,2 W
F 193 720, Länge 4 m, F 190 021.
Kann bis 50 m verlängert werden.
Betrieb 0°C bis 40°C (ohne Betauung)
-20 °C bis 70 °C (ohne Betauung)
4 kV
75 ± 2 °C
230 V, 0,1 A
IP 30
II (siehe Achtung)
A
2
~ 100 g
230V~ 50Hz
ECO
Last /
Load
N N L
ECO
Sensor
20
Fernfühler F 190 021 (als Zubehör)
2
8. ECO-Eingang
Über den ECO-Eingang kann die Raumtemperatur (z.B. durch
eine externe Schaltuhr) in einen Energiesparzustand geschal-
tet werden. Die dabei verwendete Temperatur kann im Menü
H7 eingestellt werden. Dieser Zustand wird durch „ECO"
angezeigt. Über die Taste T+/T- kann umgeschaltet werden
zwischen ECO, T+, T-. Eine Änderung der Temperatur mit + –
Tasten ist möglich (Anzeige dann T*). Wenn der ECO-Eingang
inaktiv wird, wird auf die Komforttemperatur T+ geregelt
Hinweise: TIMER wird nicht abgeschaltet, ECO-Temperatur
wird entsprechend verzögert aktiviert
Hinweise zum Einstellen
• Die Einstellfunktionen beenden sich automatisch 3 Minuten
nach dem letzten Tastendruck, ohne zu speichern
Sie kehren in die vorher aktive Betriebsart zurück
(T+, T-, T* ECO)
• Eingabe eines Code: mit + – den Wert einstellen -> OK
• Bei den Benutzer- und Installateur-Einstellungen werden
beim Aufrufen der Menüpunkte die Kapitelnummern der
Anleitung angegeben z.B. G1 für „T+ Einstellen" oder H2 für
„Regelungs-Art"
• In der Reihenfolge der Nummern können Lücken vor -
kommen
Fehlerbeseitigung
1. Der Regler nimmt keine Eingaben mehr an:
Ist der Zugriffschutz eingeschaltet? (siehe G6)
2. Der Einstellbereich der Temperatur ist begrenzt:
Ist die Temperaturbegrenzung eingestellt (siehe G7)
3. Die Temperaturanzeige ändert sich nicht:
ist Anzeige der Solltemperatur aktiviert (siehe G10)
Ø 7,8
