ZyXEL ZyWALL USG 2000 Schnellstartanleitung

ZyWALL USG 2000
1
Check Package Contents
Your package should include one of each of the following:
• ZyWALL • RJ-45 Ethernet cable
• Power cords (2) • RS-232 console Y-cable
• Rack-mounting kit • Quick Start Guide
Prüfen des Packungsinhalts
Prüfen Sie ob alle Teile vorhanden sind:
• ZyWALL • RJ-45-Ethernetkabel
• Netzkabel (2) • Y-Kabel für RS-232-Konsole
• Rackmontage-Zubehör • Kurzanleitung in Druckform
Comprobación del contenido del paquete
Su paquete deber incluir cada uno de los siguientes elementos:
• ZyWALL • Cable Ethernet RJ-45
• Cables de corriente (2) • Cable en Y de consola RS-232
• Kit para montaje en un equipo • Guía de inicio rápido impresa
Vérification du contenu de l'emballage
Votre emballage devrait inclure les éléments suivants:
• ZyWALL • Câble Ethernet RJ-45
• Cordons d'alimentation (2) • Câble en Y de console RS-232
• Kit de montage en rack • Guide d'installation rapide imprimé
Controllo del contenuto della confezione
La confezione dovrebbe comprende un esemplare di tutti gli elementi elencati di seguito:
• ZyWALL • Cavo Ethernet RJ-45
• Cavi di alimentazione (2) • Cavo Y console RS-232
• Kit di montaggio su rack • Copia stampata della Guida introduttiva
Проверка комплектности
В комплект входят следующие позиции, по 1 шт.:
• Устройство ZyWALL • Кабель RJ-45 Ethernet
• Сетевой шнур (2 шт.) • Y-разветвитель RS-232 для
подключения консоли
• Монтажный комплект для
установки в стойку • Краткое руководство (брошюра)
检查包装内容
产品包装内应该包含下列物品，每项各一件：
• ZyWALL • RJ-45 以太网连接线
• 电源线 (2) • RS-232 Y 型设置线
• 机架安装套件 • 快速入门指南印刷本
檢查包裝內容
產品包裝內應該包含下列物品，每項各一件：
• ZyWALL • RJ-45 乙太網路連接線
• 電源線 (2) • RS-232 Y 型設定線
• 機架安裝套件 • 快速入門指南印刷本
2

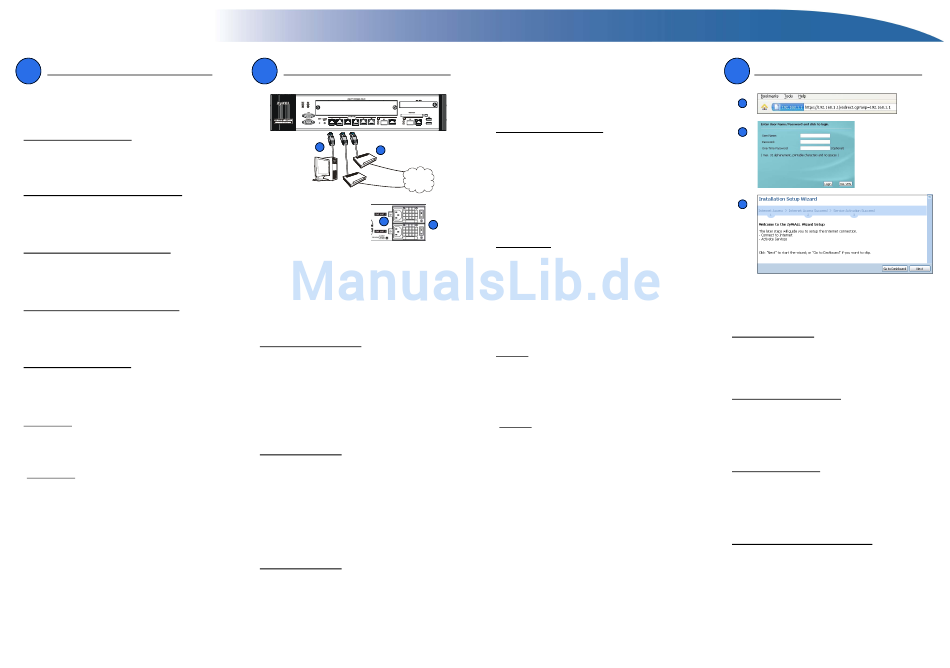

Connecting the Hardware
1
5 1
2
2
Inte rnet
4
3
Make sure that the power switch on the rear panel is turned off before you make the hardware
connections.
1. It is recommended that you configure the ZyWALL before using it to protect your network.
Use an Ethernet cable to connect a computer to port 1.
2. Use another Ethernet cable(s) to connect port 2 and/or port 3 to an Ethernet jack with Inter-
net access.
3. The ZyWALL has two power modules. Use the included power cords to connect the power
sockets on the rear panel to power outlets. Use two different power sources for greater reli-
ability since either power module is adequate to power the ZyWALL
4. Push both power switches to the on position and look at the front panel. The PWR1 and
PWR2 lights turn on green. The SYS light blinks during system testing and initialization and
then stays on when the system is ready.
Anschließen der Hardware
Stellen Sie sicher, dass der Netzschalter an der Rückseite des Geräts ausgeschaltet ist, bevor
Sie die ZyWALL in Betrieb nehmen.
1. Es wird empfohlen, die ZyWALL zu konfigurieren, bevor Sie diese in Ihrem Netzwerk ein-
setzen. Schließen Sie einen Computer mit einem Ethernetkabel an Port 1 an.
2. Schließen Sie an Port 2 und/oder Port 3 Ihren Router mit Internetzugriff an.
3. Der ZyWALL verfügt über zwei Strommodule. Schließen Sie die mitgelieferten Netzkabel an
die Netzanschlüsse auf der Rückseite des Gerätes an und stecken Sie sie entsprechend in
die Netzwerkdosen. Für eine bessere Zuverlässigkeit sollten Sie zwei verschiedene Strom-
quellen verwenden, da beide Strommodule die ZyWALL mit Strom versorgen können.
4. Schalten Sie beide Ein/Aus-Schalter in die Position On, und kontrollieren Sie den System-
start mittels der LED-Anzeigen an der Vorderseite. Die LED-Anzeigen PWR1 und PWR2
leuchten grün. Die SYS-LED blinkt während des Systemtests und der Initialisierung, und sie
leuchtet, wenn der Test abgeschlossen und das System bereit ist.
Conectar el hardware
Compruebe que el interruptor de alimentación del panel posterior esté apagado antes de realizar
las conexiones del hardware.
1. Se recomienda que configure el ZyWALL antes de usarlo para proteger su red. Utilice un
cable Ethernet para conectar un ordenador al puerto 1.
2. Utilice otro(s) cable(s) Ethernet para conectar el puerto 2 y/o el puerto 3 a una clavija Ether-
net con acceso a Internet.
3. El ZyWALL tiene dos módulos de corriente. Utilice el cable de corriente incluido para conec-
tar los zócalos de corriente del panel posterior en tomas de corriente. Utilice dos fuentes de
corriente distintas para una mayor fiabilidad y así cualquiera de los módulos pueda alimentar
al ZyWALL.
4. Presione el interruptor de alimentación a la posición de encendido y observe el panel fron-
tal. Las luces PWR1 y PWR2 se encienden en verde. La luz SYS parpadeará durante la
prueba el sistema y la inicialización y luego se mantendrá encendida cuando el sistema esté
listo.
Connecter le matériel
Vérifiez que le commutateur d'alimentation situé sur le panneau arrière est éteint avant
d'effectuer les connexions matérielles.
1. Il est recommandé de configurer leZyWALL avant de l'utiliser pour protéger votre réseau.
Utilisez un câble Ethernet pour connecter un ordinateur au port 1.
2. Utilisez un autre (d'autres) câble(s) Ethernet pour connecter le port 2 et/ou le port 3 à une
prise Ethernet avec accès à Internet.
3. Le ZyWALL a deux modules d'alimentation. Utilisez les cordons d'alimentation inclus pour
connecter les prises d'alimentation situées sur le panneau arrière aux prises de courant. Uti-
lisez deux sources d'alimentation différentes pour offrir une meilleure fiabilité car l'un ou
l'autre des modules d'alimentation convient pour alimenter le ZyWALL.
Quick Start Guide
4. Mettez les deux commutateurs d'alimentation en position allumée et regardez le panneau
avant. Les témoins lumineux PWR1 et PWR2 deviennent verts. Le témoin lumineux SYS cli-
gnote pendant le test et l'initialisation du système et reste ensuite allumé quand le système
est prêt.
Collegamento dell'hardware
Verificare che l'interruttore di accensione dietro sia spento prima di effettuare i collegamenti
dell'hardware.
1. Si consiglia di configurare ZyWALL prima di utilizzarlo per proteggere la rete. Utilizzare un
cavo Ethernet per collegare un computer alla porta 1.
2. Utilizzare altri cavi Ethernet per collegare la porta 2 e/o la porta 3 a un jack Ethernet con
accesso a Internet.
3. ZyWALL presenta due moduli di alimentazione. Utilizzare i cavi di alimentazione inclusi per
collegare le prese di alimentazione del pannello posteriore alle prese di corrente. Utilizzare
due sorgenti di alimentazione diverse per una maggiore affidabilità dato che entrambe i mod-
uli possono alimentare ZyWALL.
4. Posizionare entrambi gli interruttori di accensione sulla posizione di accensione e guardare il
pannello anteriore. Le luci PWR1 e PWR2 si accendono di colore verde. La luce SYS
lampeggia durante il test e l'inizializzazione del sistema, quindi resta accesa quando il
sistema è pronto.
Подключение
Перед подключением убедитесь, что выключатель питания на задней панели
находится в положении "выключено".
1. Перед подключением устройства ZyWALL к защищаемой сети рекомендуется его
сконфигурировать. Подключите компьютер к порту 1 кабелем Ethernet.
2 3
2. Подключите кабелями Ethernet к портам и/или линии Ethernet, по которым
осуществляется доступ в Интернет.
3. Конструкция ZyWALL предусматривает возможность питания от любой из двух розеток
на задней панели. Для обеспечения большей надежности системы, подключите
каждую из розеток на устройстве к отдельному источнику напряжения сетевым
шнуром из комплекта поставки.
4. Переведите оба выключателя питания в положение "включено". Должны загореться
зеленым светом индикаторы PWR1 и PWR2 на передней панели. Индикатор SYS
мигает во время выполнения внутреннего теста и инициализации. Его постоянное
свечение говорит о готовности системы.
连接硬件
在您进行硬件连接前，要先确认后方面板上的电源开关为关闭状态。
1. 建议您在使用 ZyWALL 保护网络前先完成设置。使用以太网连接线将电脑连接至端口 1。
2. 使用其他以太网连接线将端口 2 及 / 或端口 3 连接至具有网络连接功能的以太网接口。
3. ZyWALL 有两个电源模块。使用附带的电源线将后面板上的电源插头连接到电源插座。使用两
种不同电源具有更高可靠性，因为任一电源模块均足以为 ZyWALL 供电。
4. 将电源开关均推至开启位置，并 查看前面板。 PWR1 和 PWR2 灯变绿。系统测试及启动的过
程中系统 SYS 指示灯会跟着闪烁，然后等到系统准备妥当时则维持亮起的状态。
連接硬體
在您進行硬體連接前，要先確認後方面板上的電源開關為關閉狀態。
1. 建議您在使用 ZyWALL 保護網路前先完成設定。使用乙太網路連接線將電腦連結至連接埠 1。
2. 使用另一條乙太網路連接線將連接埠 2 及 / 或連接埠 3 連結至具有網路連線功能的乙太網路
插孔。
3. ZyWALL 具有兩個電源模組。使用隨附的電源線將後面板上的電源插槽連接至電源插座。一個
電源模組就足以維持 ZyWALL 的運轉，因此請使用兩個不同電源以增加系統可靠度。
4. 將兩個電源開關都推至開啟的位置並注意前面板的狀況。PWR1 和 PWR2 指示燈亮起綠燈。系
統測試及啟動的過程中系統 SYS 指示燈會跟著閃爍，然後等到系統準備妥當時則維持亮起的
狀態。
3
Installation Setup Wizard
1
2
3
1. Launch your web browser and go to http://192.168.1.1 (the ZyWALL automatically redirects
you to https://192.168.1.1). Click Yes to proceed if you get a security alert or certificate
screen.
2. Enter admin as the user name and 1234 as the password. Click Login.
3. Use an installation setup wizard to connect to the Internet and register the ZyWALL and/or
activate trial services, like IDP and content filter.
Installationsassistent
1. Starten Sie Ihren Internetbrowser und rufen Sie die Seite http://192.168.1.1 auf (die ZyWALL
leitet Sie automatisch zur Seite https://192.168.1.1 weiter). Wenn eine Sicherheitswarnung
oder ein Zertifikatsfenster erscheint, klicken Sie auf Ja, um fortzufahren.
2. Geben Sie als Benutzername admin und als Kennwort 1234 ein. Klicken Sie auf Login.
3. Stellen Sie mit dem Installationsassistenten eine Verbindung zum Internet her und registri-
eren Sie die ZyWALL und/oder aktivieren Sie Testdienste wie IDP und Inhaltsfilter.
Asistente para la instalación
1. Abra su navegador y vaya a http://192.168.1.1 (el ZyWALL le llevará automáticamente a
https://192.168.1.1). Haga clic en Sí para continuar si se ha abierto una pantalla de alerta de
seguridad o certificado.
2. Escriba admin como nombre de usuario y 1234 como contraseña. Haga clic en Login
(Entrar).
3. Utilice un asistente para la instalación para conectarse a Internet y registrar el ZyWALL y/o
activar los servicios de prueba, como IDP y el filtro de contenidos.
Assistant d'installation
1. Lancez votre navigateur web et allez à http://192.168.1.1 (le ZyWALL vous redirige automa-
tiquement vers https://192.168.1.1). Cliquez sur Oui pour continuer si vous recevez une
alerte de sécurité ou un écran de certificat.
2. Entrez admin comme nom d'utilisateur et 1234 comme mot de passe. Cliquez sur Login
(Ouvrir une session).
3. Utilisez un assistant d'installation pour vous connecter à Internet et enregistrez leZyWALL
et/ou activez les services d'évaluation, comme IDP et le filtre de contenu.
Configurazione guidata installazione
1. Avviare il browser e aprire l'indirizzo http://192.168.1.1 (ZyWALL redirige automaticamente a
https://192.168.1.1). Fare clic su Sì per procedere se viene visualizzato un avvisto di protez-
ione o una schermata per il certificato.
2. Immettere admin come nome utente e 1234 come password. Fare clic su Login.
3. Utilizzare la configurazione guidata per connettersi a Internet e registrare il ZyWALL e/o atti-
vare i servizi offerti per valutazione, come ad esempio IDP e il filtraggio dei contenuti.
