Inhaltszusammenfassung für Magnat Anniversary 4000 STARK
Seite 1

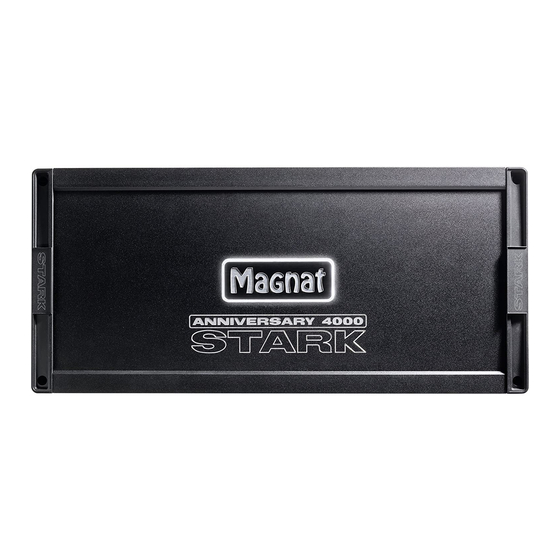

ANNIVERSARY 4000 STARK 4 KANAL LEISTUNGSVERSTÄRKER 4 CHANNEL POWER AMPLIFIER AMPLIFICATEUR DE PUISSANCE 4 CANAUX BEDIENUNGSANLEITUNG/GARANTIEURKUNDE OWNER’S MANUAL/WARRANTY DOCUMENT MODE D’EMPLOI/CERTIFICAT DE GARANTIE...
Seite 2
Bitte führen Sie das Gerät am Ende seiner Lebensdauer den zur Verfügung stehenden Rückgabe- und Sammelsystemen zu. At the end of the product’s useful life, please dispose of it at appropriate collection points provided in your country. Une fois le produit en fin de vie, veuillez le déposer dans un point de recyclage approprié.
Besitz des Car HiFi Leistungsverstärkers ANNIVERSARY 4000 STARK können Sie Ihre hohen Ansprüche an die Klangwiedergabe im Auto auf souveräne Weise erfüllen. ANNIVERSARY 4000 STARK eröffnet neue Qualitäten der Car HiFi-Wiedergabe im Auto; sei es die beeindruckende Leistungsreserve für Tiefbässe, der niedrige Klirrfaktor oder die neutrale Wiedergabe. Der Verstärker zeichnet sich durch einen niedrigen Treiberstrom, schnelle Schaltfähigkeit und ausgezeichnete Temperaturstabilität aus.
Zuerst stellen Sie die Verbindung zwischen der GND-Klemme des Verstärkers sowie dem Minuspol der Batterie her. Es ist sehr wichtig, eine gute Verbindung herzustellen. Schmutzreste sind sorgfältig vom Anschlusspunkt der Batterie zu entfernen. Ein lockerer Anschluss kann eine Fehlfunktion oder Störgeräusche und Verzerrungen zur Folge haben. Der Verstärkeranschluss +12 V wird nun mit einem Stromkabel mit integrierter Sicherung mit dem Pluspol der Batterie verbunden.
Seite 6
BILD 1 STROMVERSORGUNGS- UND FERNEINSCHALTUNGSANSCHLUSS (1) Anschlussklemme GND für die Masse, zum Minuspol der Batterie (2) Anschlussklemme REM für die Ferneinschaltung (3) Anschlussklemme für + 12V Batteriespannung (4) Batterie (5) Kabelsicherung (6) Zum Automatikantennenanschluss Ihres Autoradios Wenn Ihr Autoradio nicht mit einem Automatikantennenanschluss ausgestattet ist, ist dieses Kabel mit dem Pluspol (+) am Zündschloss zu verbinden.
Seite 7
BILD 6 BEDIENUNGSELEMENTE (1) Bass-Boost-Regler (Kanal 3/4, hinten) (2) Bass-Boost-Regler (Kanal 1/2, vorn) (3) Wahlschalter BP (Bandpass) / HP (Hochpassfilter) / FULL für Kanal 3/4 (4) Wahlschalter BP (Bandpass) / HP (Hochpassfilter) / FULL für Kanal 1/2 (5) Übergangsfrequenzregler für den Tiefpass (Kanal 3/4) (6) Übergangsfrequenzregler für den Tiefpass (Kanal 1/2) (7) Anschluss für die Fernbedienung der Lautstärke (8) Kanalmodus-Wahlschalter...
Dear MAGNAT Customer, The ANNIVERSARY 4000 STARK car hifi power amplifier will enable you to satisfy your high demands on sound reproduction in your car. With its impressive deep-bass power reserves, low harmonic content and neutral reproduction, the ANNIVERSARY 4000 STARK takes car hi-fi to new heights.
Seite 9
for safety reasons. Only insert the fuse when all installation work, including the connection of the loudspeakers, has been completed. Now connect the car hi-fi receiver’s remote control connection to the amplifier’s REM control jack. A cable with a cross-section of 0.75 mm² is sufficient for connecting the amplifier’s REMOTE connection and the control device.
Seite 10
FIG. 2 4-CHANNEL MODE Connect and set the amplifier as shown in Fig. 2 if it is to be controlled by a car radio with four output channels and used with four loudspeakers: (1) To the car radio, front left output (2) To the car radio, front right output (3) To the car radio, rear left output (4) To the car radio, rear right output...
Avec l’acquisition de l’amplificateur de puissance ANNIVERSARY 4000 STARK du Car Hi-Fi, vous pouvez satisfaire à la perfection vos hautes exigences pour la restitution sonore dans votre voiture. Le ANNIVERSARY 4000 STARK offre de nouvelles qualités pour la restitution sonore du Car Hi-Fi dans votre voiture; que ce soit pour les impressionnantes réserves de performances pour les basses graves, le faible facteur de vibrations ou la restitution neutre.
Seite 12
Raccordez d’abord la borne GND de l’amplificateur avec le pôle négatif de la batterie. Il est très important que le raccordement soit fait de manière parfaite. Les reliquats de saletés doivent être enlevés avec soin du point de branchement de la batterie. Un raccordement trop lâche peut être la cause d’une fonction défaillante ou de bruits brouillés ou de déformations.
Seite 13
5.6 TéLéCOMMANDE POUR LE RéGLAGE DU VOLUME DES CANAUx ARRIèRES Le volume des canaux arrières (sorties désignées par CH3 et CH4) peut de plus être réglé avec la télécommande fournie. Pendant le montage, veuillez bien faire attention au fait que le câble de la télécommande ne soit pas positionné du même côté de la voiture que les câbles d’alimentation électrique de l’amplificateur (voir aussi chapitre 4.2).
Seite 14
FIGURE 6 ELEMENTS D’UTILISATION DE L’APPAREIL ET ENTREE / SORTIE (1) Régulateur bass-boost (canaux 3/4, arrières) (2) Régulateur bass-boost (canaux 1/2, avants) (3) Commutateur BP (passe-bande) / HP (Filtre passe-haut) / FULL pour canal 3/4 (4) Commutateur BP (passe-bande) / HP (Filtre passe-haut) / FULL pour canal 1/2 (5) Régulateur de la fréquence de recouvrement pour le passe-bas (canaux 3/4) (6) Régulateur de la fréquence de recouvrement pour le passe-bas (canaux 1/2) (7) Connexion pour la commande à...
ANNIVERSARY 4000 STARK kunt u op soevereine wijze beantwoorden aan uw hoge eisen aan de klankweergave in de auto. De ANNIVERSARY 4000 STARK biedt nieuwe kwaliteiten op het gebied van car hifi-weergave in de auto;...
Seite 16
De versterkeraansluiting +12 V wordt nu met een stroomkabel met geïntegreerde zekering met de plus-pool van de accu verbonden. De zekering moet zich in de buurt van de batterij bevinden, de kabellengte van de plus-pool van de batterij tot naar de zekering moet om veiligheidsoverwegingen minder bedragen dan 60 cm.
Seite 17
AFB. 1 STROOMVOORZIENING- / AFSTANDSBEDIENINGSAANSLUITINGEN (1) Aansluitklem GND voor de massa, naar de minpool van de accu (2) Aansluitklem REM voor afstandsbediening (3) Aansluitklem voor +12 V accuspanning (4) Accu (5) Kabelzekering (6) Voor de aansluiting voor de automatische antenne van uw autoradio Als uw autoradio niet is voorzien van een aansluiting voor de automatische antenne, wordt deze kabel met de plus-pool (+) aangesloten op het contactslot.
Seite 18
AFB. 6 BEDIENINGSELEMENTEN (1) Bass-Boost-regelaar (kanaal 3/4, achter) (2) Bass-Boost-regelaar (kanaal 1/2, voor) (3) Keuzeschakelaar BP (bandpass) / HP (hoogdoorlaatfilter) / FULL voor kanaal 3/4 (4) Keuzeschakelaar BP (bandpass) / HP (hoogdoorlaatfilter) / FULL voor kanaal 1/2 (5) Kantelfrequentie-regelaar voor de laagdoorlaat (kanaal 3/4) (6) Kantelfrequentie-regelaar voor de laagdoorlaat (kanaal 1/2) (7) Aansluiting voor de afstandsbediening van het volume (8) Kanaalmodus-keuzeschakelaar...
Car HiFi ANNIVERSARY 4000 STARK Le sarà possibile soddisfare pienamente le Sue esigenze ad alto livello per quanto riguarda la riproduzione sonora in auto. Il ANNIVERSARY 4000 STARK apre nuove frontiere nella qualità della riproduzione Car HiFi, sia che si tratti dell’incredibile riserva di potenza per i toni più bassi, del fattore basso di distorsione armonica o della riproduzione neutrale.
Seite 20
Innanzitutto creare un collegamento tra il morsetto GND dell’amplificatore e il polo negativo della batteria. È molto importante creare un buon collegamento. Eliminare accuratamente residui di sporcizia dal punto di collegamento con la batteria. Un collegamento allentato può avere come conseguenze un malfunzionamento o disturbi e distorsioni. L’attacco dell’amplificatore +12 V viene collegato attraverso un cavo elettrico con un dispositivo di protezione integrato, al polo positivo della batteria.
Seite 21
FIGURA 1 COLLEGAMENTI DELL’ALIMENTAZIONE ELETTRICA E DELL’ACCENSIONE A DISTANZA (1) Morsetto GND per la massa, sul polo negativo della batteria (2) Morsetto REM per l’accensione a distanza (3) Morsetto per la tensione della batteria +12 V (4) Batteria (5) Dispositivo di protezione del cavo (6) Per l’allacciamento dell’antenna automatica dell’autoradio Se la Vostra autoradio non é...
Seite 22
FIGURA 6 ELEMENTI DI COMANDO (1) Regolatore Bass Boost (canale 3/4, dietro) (2) Regolatore Bass Boost (canale 1/2, avanti) (3) Selettore BP (passabasso) / HP (filtro passa alto) / FULL per canali 3/4 (4) Selettore BP (passabasso) / HP (filtro passa alto) / FULL per canali 1/2 (5) Regolatore di frequenza di transizione per il passa-basso (canale 3/4) (6) Regolatore di frequenza di transizione per il passa-basso (canale 1/2) (7) Collegamento per il Comando a distanza del volume...
Con el amplificador HiFi para coches ANNIVERSARY 4000 STARK podrá hacer realidad sus altas exigencias referentes al sonido en su coche. El ANNIVERSARY 4000 STARK hace posible conseguir una calidad de reproducción del sonido sin par; bien sea mediante su impresionante reserva de potencia para los bajos más profundos, el bajo coeficiente de distorsión o una reproducción neutra.
Seite 24
Una vez realizado esto, la conexión del amplificador de +12 V se unirá mediante un cable eléctrico con fusible integrado al polo positivo de la batería. El fusible debe encontrarse cerca de la batería, y la longitud del cable del polo positivo que va desde la batería al fusible deberá...
Seite 25
ILUSTR. 1 CONExIONES DE ALIMENTACIÓN / DE ENCENDIDO A DISTANCIA (1) Terminal de conexión GND para la masa, al polo negativo de la batería (2) Terminal de conexión REM para el encendido a distancia (3) Terminal de conexión para un voltaje de batería de + 12 V (4) Batería (5) Cable de fusible (6) A la conexión automática de antena de su radio de coche...
Seite 26
ILUSTR. 6 ELEMENTOS DE MANEJO, ENTRADAS Y SALIDAS (1) Regulador Bass-Boost (canal 3/4, detrás) (2) Regulador Bass-Boost (canal 1/2, delante) (3) Selector para BP (pasabanda) / HP (filtro passa-alto) / FULL para canal 3/4 (4) Selector para BP (pasabanda) / HP (filtro passa-alto) / FULL para canal 1/2 (5) Regulador de frecuencia de transición para el paso bajo (canal 3/4) (6) Regulador de frecuencia de transición para el paso bajo (canal 1/2) (7) Conexión para el mando a distancia para el volumen...
Ao possuir o amplificador de potência para sistemas de Car HiFi ANNIVERSARY 4000 STARK , poderá satisfazer de modo soberano às suas exigências de qualidade de som no seu veículo. O ANNIVERSARY 4000 STARK traz uma nova qualidade para Car HiFi em carros, seja através da impressionante reserva de potência para os graves, do baixo coeficiente de distorção não linear ou da reprodução neutra.
Seite 28
Ligar agora o terminal +12 V do amplificador com um cabo de alimentação com fusível integrado. O fusível tem de ser encontrar nas proximidades da bateria e o comprimento do cabo entre o pólo positivo da bateria e o fusível tem de, por motivos de segurança, ser inferior a 60 cm.
Seite 29
FIG. 1 LIGAÇÕES DE ALIMENTAÇÃO DE ENERGIA /DO ACCIONAMENTO à DISTâNCIA (1) Terminal de ligação GND para a massa, ligado ao pólo negativo da bateria (2) Terminal de ligação REM para o accionamento à distância (3) Terminal de ligação para a tensão de +12V da bateria (4) Bateria (5) Fusível integrado no cabo (6) Para a ligação automática da antena do rádio...
Seite 30
FIG. 6 ELEMENTOS DE COMANDO E ENTRADAS/SAÍDAS (1) Regulador Bass boost (canal 3/4, atrás) (2) Regulador Bass boost (canal 1/2, atrás) (3) Conmutador opcional BP (bandpass) / HPF (filtro de paso alto) / FULL para canal 3/4 (4) Conmutador opcional BP (bandpass) / HPF (filtro de paso alto) / FULL para canal 1/2 (5) Regulador de frequência de transição para o passa-baixo (canal 3/4) (6) Regulador de frequência de transição para o passa-baixo (canal 1/2) (7) Ligação para o telecomando do volume...
Genom köpet av Car HiFi effektförstärkaren ANNIVERSARY 4000 STARK kan ni tillfredsställa era höga anspråk på ljudåtergivningen på ett suveränt sätt. ANNIVERSARY 4000 STARK öppnar nya kvalitéer inom Car HiFi-ljudåtergivningen i bilen, oavsett om det gäller den enorma effektreserven för lågbas, olinjär distorsionsfaktor (klirr) eller den neutrala återgivningen. Förstärkaren kännetecknas av låg drivström, snabb kopplingsförmåga samt utmärkt temperaturstabilitet.
Seite 32
bör befinna sig i batteriets närhet, av säkerhetsskäl får kabellängden från batteriets pluspol till säkringen inte överstiga 60 cm. Säkringen sätts in först efter att samtliga installationsarbeten inklusive högtalaranslutningar är avslutade. Anslut nu Car HiFi-receiverns remotekabel till styrutgången REM på förstärkaren. För kopplingen mellan förstärkarens REMOTE- anslutning och styrenheten är en kabel med en area av 0,75 mm²...
Seite 33
BILD 2 4 KANALS - DRIFT Om förstärkaren skall styras av en bilradio med 4 utgångskanaler och skall driva 4 högtalare, skall anslutningarna och inställningarna utföras enligt bild 2: (1) Till bilradio, utgång vänster fram (2) Till bilradio, utgång höger fram (3) Till bilradio, utgång vänster bak (4) Till bilradio, utgång höger bak (5) Högtalare vänster fram...
STARK даёт Вам возможность удовлетворить Ваши высочайшие требования к воспроизведению звука в автомобиле наилучшим образом. ANNIVERSARY 4000 STARK открывает новые горизонты качества высокоточного воспроизведения звука в автомобиле; независимо от того, идёт ли речь о впечатляющем резерве мощности низких частот, о низком коэффициенте нелинейных...
Seite 35
4. ВХоДЫ И ВЫХоДЫ 4.1 ЭЛЕКТРоПИТАНИЕ И АВТомАТИКА ВКЛюЧЕНИя Важная ссылка: Прежде чем начать установку Вы должны отсоединить положительный зажим автомобильного аккумулятора, чтобы избежать коротких замыканий. Обычная для автомобильной бортовой сети кабельная разводка является недостаточной для потребностей мощного усилителя. Следите за тем, чтобы размеры электропроводки к заземляющей шине (GND) и к +12 В-зажиму были достаточными. Для соединения...
Seite 36
5.4 УСИЛЕНИЕ НИзКИХ ЧАСТоТ (BASS-BOOST) С помощью переключателя усиления низких частот может быть достигнуто подчёркивание или коррекция самых низких частот. Степень подчёркивания можно плавно регулировать регуляторами (2)/(1). 5.5 ВЫХоДЫ ДЛя ПоДКЛюЧЕНИя ДРУГИХ УСИЛИТЕЛЕЙ Входной сигнал вводов LEVEL INPUT CH1, CH2, CH3, CH4 (13 и 14, РИС. 6 ) суммируется и передаётся напрямую к выходным гнёздам...
Seite 37
РИС. 5 2-КАНАЛЬНЫЙ РЕжИм Если усилителем должна быть достигнута большая мощность для эксплуатации двух громкоговорителей для низких частот, то необходимо произвести подсоединение и настройку как показано на рис. 5. Ввод в действие применяемого фильтра нижних частот описан в главе 5. (1) К...
Seite 38
尊敬的MAGNAT-用户, 有了轿车音响功率放大器ANNIVERSARY 4000 STARK,您便能在车内随心所欲,去追求最佳的播放音质。无论是因它具备了不同凡 响 的超低音所需功率储备,低失真因数,还是做普通的播放,ANNIVERSARY 4000 STARK 赋予车内音响播放最优新质量。 放大器以 其低 工作电流,快速转换能力和极为出色的恒温性能成为出类拔萃之精品。通过交接电路,两个放大器声道交接于一个放大器,而获取更高的 输出功率,改善了动态效果。请您来亲身体验这套高科技设备是如何完美无缺地给您带来优雅的听觉享受。在此我们祝您乐趣无穷,丽声 悠悠..在安装和使用您的放大器之前,请您先认真阅读安装说明书。 1. 技术参数 立体声 / 桥接 最大输出功率 (正弦突发 2:8, B+=14,4 伏) 4 x 400 瓦 / 2 x 1200 瓦 接 4 欧 额定输出功率 (DIN 45 324, B+=14,4 伏) 4 x 150 瓦...
Seite 50
Einverständnis. Congratulations! You have made a wise selection in becoming the owner of a MAGNAT HiFi equipment. Due to high quality MAGNAT products have earned an excellent reputation through the western world. And this high quality standard enables us to grant a 2-years warranty for MAGNAT HiFi products.
Seite 51
arantiekarte arranty Typ/Type Serien-Nr./Serial-No. Name und Anschrift des Händlers /Stempel Name and address of the dealer/stamp Käufer/Customer Name/Name Straße/Street PLZ, Ort/City Land /Country Kaufdatum/buying date Nur gültig in Verbindung mit Ihrer Kaufquittung! No warranty without receipt!
