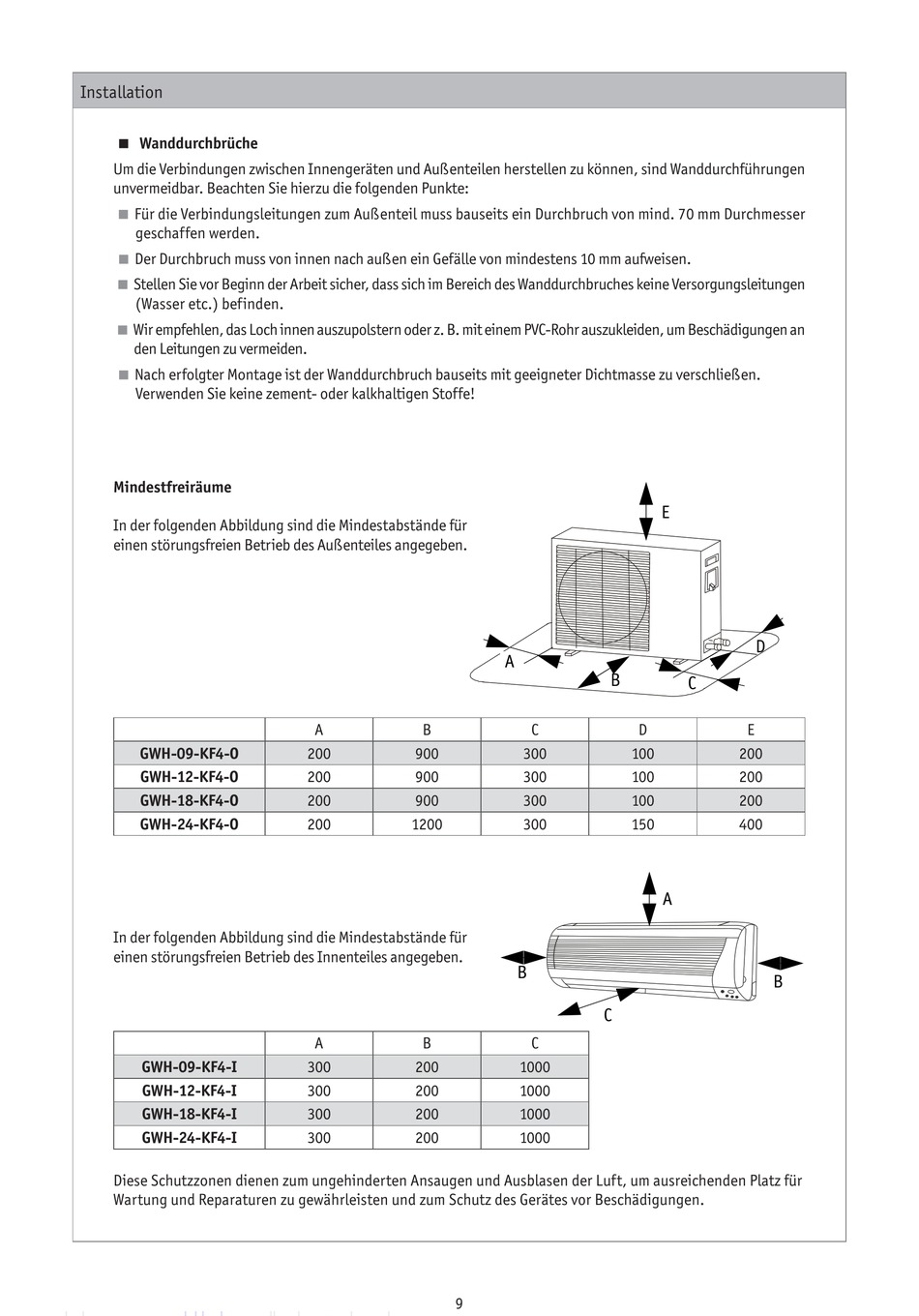

Installation
< Wanddurchbrüche
Um die Verbindungen zwischen Innengeräten und Außenteilen herstellen zu können, sind Wanddurchführungen
unvermeidbar. Beachten Sie hierzu die folgenden Punkte:
<
Für die Verbindungsleitungen zum Außenteil muss bauseits ein Durchbruch von mind. 70 mm Durchmesser
geschaffen werden.
<
Der Durchbruch muss von innen nach außen ein Gefälle von mindestens 10 mm aufweisen.
<
Stellen Sie vor Beginn der Arbeit sicher, dass sich im Bereich des Wanddurchbruches keine Versorgungsleitungen
(Wasser etc.) befinden.
<
Wir empfehlen, das Loch innen auszupolstern oder z. B. mit einem PVC-Rohr auszukleiden, um Beschädigungen an
den Leitungen zu vermeiden.
<
Nach erfolgter Montage ist der Wanddurchbruch bauseits mit geeigneter Dichtmasse zu verschließen.
Verwenden Sie keine zement- oder kalkhaltigen Stoffe!
Mindestfreiräume
In der folgenden Abbildung sind die Mindestabstände für
einen störungsfreien Betrieb des Außenteiles angegeben.
GWH-09-KF4-O
GWH-12-KF4-O
GWH-18-KF4-O
GWH-24-KF4-O
In der folgenden Abbildung sind die Mindestabstände für
einen störungsfreien Betrieb des Innenteiles angegeben.
GWH-09-KF4-I
GWH-12-KF4-I
GWH-18-KF4-I
GWH-24-KF4-I
Diese Schutzzonen dienen zum ungehinderten Ansaugen und Ausblasen der Luft, um ausreichenden Platz für
Wartung und Reparaturen zu gewährleisten und zum Schutz des Gerätes vor Beschädigungen.
A B
200 900
200 900
200 900
200 1200
A B
300 200
300 200
300 200
300 200
9
E
A
B
C D
300 100
300 100
300 100
300 150
A
B
C
C
1000
1000
1000
1000
D
C
E
200
200
200
400
B
