Verwandte Anleitungen für Rowi HHS 800/2/1 Mini
Inhaltszusammenfassung für Rowi HHS 800/2/1 Mini

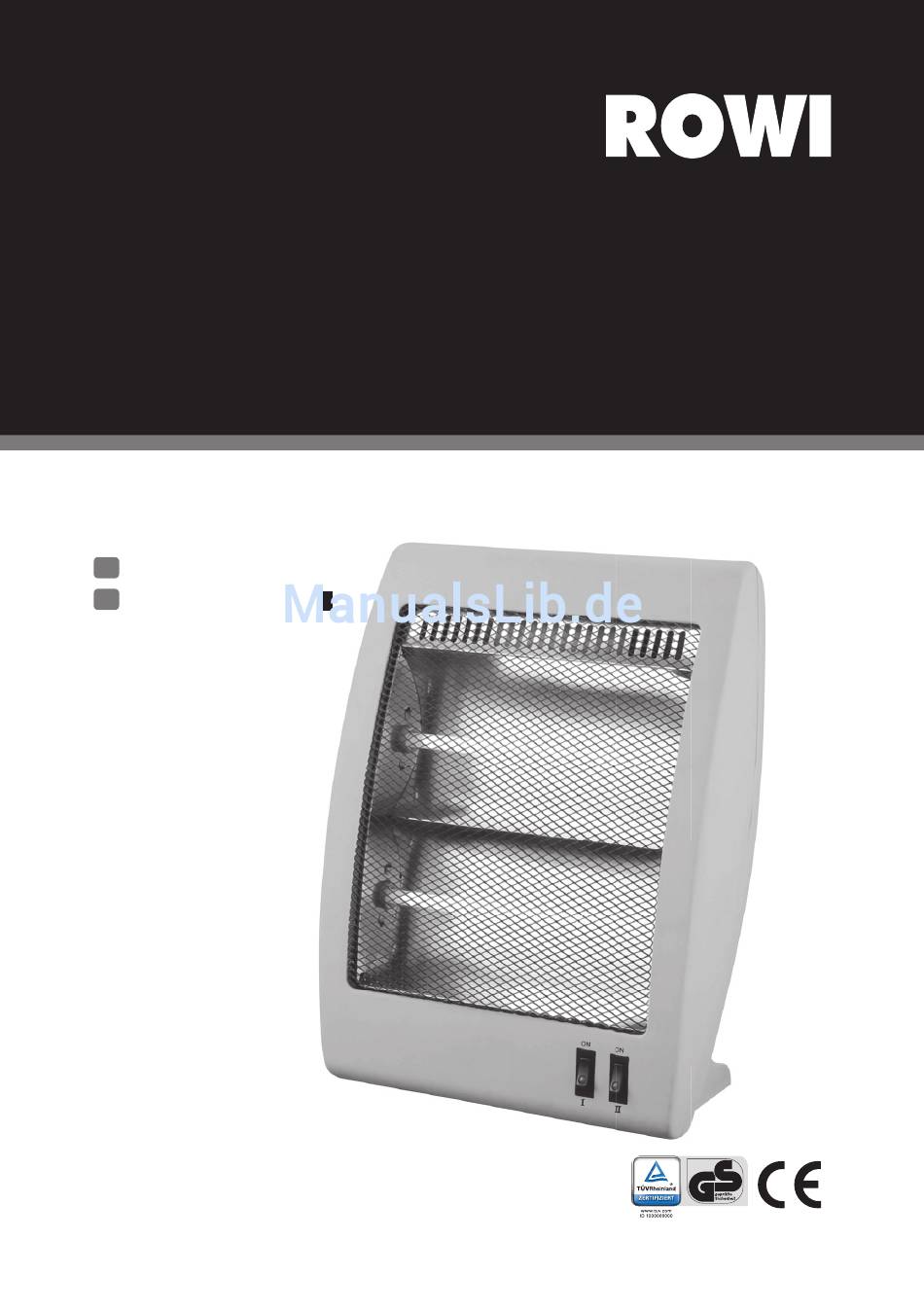

- Seite 1 HHS 800/2/1 Mini Article number : 1 03 03 0147 Bedienungsanleitung Operating Instructions Operating Instructions...
-
Seite 2: Symbolerklärung
Sehr geehrte Kundin, sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein Qualitätsprodukt aus dem Hause ROWI entschieden haben und danken Ihnen für das uns und unseren Produkten entgegengebrachte Vertrauen. Auf den folgenden Seiten erhalten Sie wichtige Hinweise, die Ihnen eine optimale und sichere Nutzung Ihres Heizstrahlers erlauben. -
Seite 3: Wichtige Warnhinweise
Wichtige Warnhinweise Kinder fern halten oder beaufsichtigen. Kinder jünger als 3 Jahre sind fernzu- halten, es sei denn, sie werden ständig überwacht. Kindern ab 3 Jahren und jünger als 8 Jahre dürfen das Gerät nur ein- und ausschalten, wenn sie beaufsichtigt wer- den oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben, vorausgesetzt, dass das Gerät in seiner normalen Gebrauchslage platziert oder installiert ist. -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Konformitätserklärung Produktbeschreibung Allgemeines Typenschild Anwendungsbereich und bestimmungsgemäße Verwendung Produktsicherheit Technische Daten Untersagte Anwendungsbereiche Sicherheitsinformationen 1.7.1 Allgemeine Sicherheitshinweise 1.7.2 Spezifische Sicherheitshinweise Vorbereitung des Produktes für den Betrieb Auspacken des Lieferumfanges Aufbewahren der Originalverpackung Aufstellen des Gerätes Betriebsanleitung Geräteübersicht Inbetriebnahme und Bedienung Abschalten des Gerätes Lagerung Wiederverpacken für private Transportzwecke... -
Seite 5: Konformitätserklärung
Konformitätserklärung Hiermit erklären wir, ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Augartenstraße 3, 76698 Ubstadt-Weiher dass die nachfolgend bezeichneten Geräte aufgrund ihrer Konzipierung und Bauart, sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicher heits- und Gesundheitsanforderungen des Produktsicherheitsgesetzes (ProdSG) entspricht. -
Seite 6: Produktbeschreibung

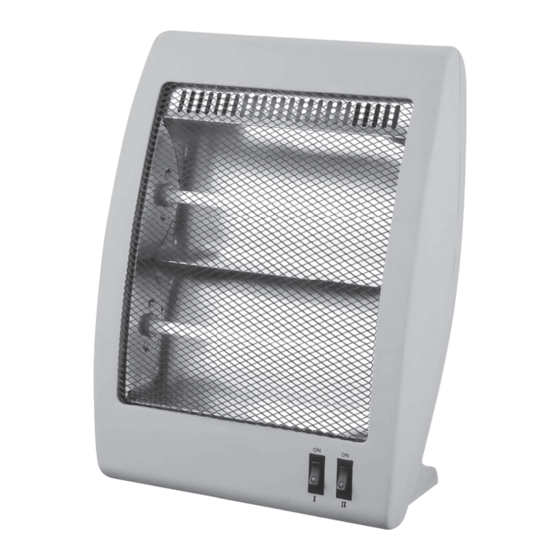

Produktbeschreibung Allgemeines Der mobile Halogenheizstrahler eignet sich für den individuellen Einsatz in geschlossen und trockenen Räumen. Die erzeugte Strahlungswärme erwärmt primär die im Raum befind- lichen Personen und Objekte, ähnlich wie die Sonnenstrahlen. Die Temperatur der Raumluft bleibt dabei nahezu konstant und vermeidet somit eine trockenen Heizungsluft. Typenschild Das Typenschild des Heizstrahlers mit allen relevanten technischen Daten ist auf der Rück- seite des Gerätes angebracht. -
Seite 7: Technische Daten
Technische Daten Netzanschluss 230 V~50 Hz Max. Heizleistung 800 W Heizstufen 2 Stufen (400/400) Raumheizvermögen ca. 24 m³ (ausgehend von einer Raumhöhe von 2,4 m) Schutzart IP20 Schutzklasse Aufbaumaß (B x T x H) 30,5 x 16,0 x 36,0 cm Produktgewicht 0,9 kg Tab. - Seite 8 Mängel. Netzkabel prüfen. Verwenden Sie das Gerät nicht, wenn das Netzkabel Beschädigungen aufweist. Wenden Sie sich bei einer Beschädigung des Netzkabels unbedingt an das ROWI Service-Center. Netzkabel nicht zweckentfremden. Ziehen Sie das Gerät nicht am Kabel und benutzen Sie es nicht, um den Stecker aus der Steckdose zu ziehen.
-
Seite 9: 1.7.2 Spezifische Sicherheitshinweise
Ausschließlich Originalzubehörteile verwenden. Benutzen Sie zu Ihrer eigenen Sicher- heit nur Zubehör und Zusatzgeräte, die ausdrücklich in der Bedienungsanleitung angege- ben oder vom Hersteller empfohlen werden. Nicht im Ex-Bereich verwenden. Verwenden Sie das Gerät nicht in explosionsgefähr- deter Umgebung, in der sich Substanzen, wie z.B. brennbare Flüssigkeiten, Gase und insbesondere Farb- und Staubnebel, befinden. -
Seite 10: Vorbereitung Des Produktes Für Den Betrieb
Vorbereitung des Produktes für den Betrieb Auspacken des Lieferumfangs Überprüfen Sie unverzüglich nach dem Öffnen der Verpackung, ob der Lieferumfang voll- ständig und in einwandfreiem Zustand ist. Setzen Sie sich umgehend mit Ihrem Verkäufer in Verbindung, wenn der Lieferumfang unvollständig ist oder Mängel aufweist. Nehmen Sie das Gerät nicht in Betrieb, wenn es defekt ist. -
Seite 11: Betriebsanleitung
Betriebsanleitung Geräteübersicht Abb. 1: Geräteübersicht Bezeichnung Schutzgitter Heizröhren Heizstufenschalter Tab. 2: Gerätebeschriftung 800 W 400 W 400 W Abb. 2: Bedienfeld Bezeichnung Heizstufenschalter I (400 W) Heizstufenschalter II (400 W) Tab. 3: Beschriftung Bedienfeld 11/36... -
Seite 12: Inbetriebnahme Und Bedienung
Inbetriebnahme und Bedienung Nach dem Entfernen der Verpackung kann das Gerät in Betrieb genommen werden. Gehen Sie dabei wie folgt beschrieben vor: 1. Vergewissern Sie sich, dass die Heizstufenschalter (siehe Abb. 1, Nr. 3) nach unten gestellt sind, sich in Aus-Stellung befinden. Schließen Sie dann den Halogen-Heizstrah- ler an eine geerdete, durch einen FI-Schutzschalter abgesicherte Steckdose an. -
Seite 13: Wiederverpacken Für Private Transportzwecke
P Reinigen Sie das Gerät nur mit einem trockenen, weichen Tuch.Verwenden Sie auf keinen Fall scharfe und/oder kratzende Reinigungsmittel. Instandhaltung Beachten Sie, dass bei Reparatur- und Wartungsarbeiten nur Originalteile verwendet wer- den dürfen. Wenden Sie sich ggf. an das ROWI Service-Center (siehe Kapitel 5). Fehlersuche und Reparatur Störung Mögliche Ursache(n) Abhilfe Gerät startet nicht. -
Seite 14: Reinigung Und Instandhaltung Durch Qualifizierte Personen
Tab. 5: Fehlerdiagnose Reinigung und Instandhaltung durch qualifizierte Personen Wartungsarbeiten, die nicht in Kapitel 4.2 - 4.3 aufgeführt sind, dürfen nur durch das ROWI Service-Center (siehe Kapitel 5) durchgeführt werden. Bei Wartungsarbeiten innerhalb der ersten 24 Monate, die von nicht durch ROWI autorisierten Personen und Unternehmen durchgeführt wurden, verfallen sämtliche Gewährleistungsansprüche. -
Seite 15: Abwicklung
Ansprüche, die über die kostenlose Fehlerbeseitigung hinausgehen, wie z. B. Schadensersatz- Ansprüche sind nicht Bestandteil des Gewährleistungsumfanges. Abwicklung Sollten beim Betrieb Ihres ROWI-Produktes Probleme auftreten, gehen Sie bitte wie folgt vor: 1. Bedienungsanleitung lesen Die meisten Funktionsstörungen werden durch eine fehlerhafte Bedienung verursacht. -
Seite 16: Online-Registrierung
P Service-Formular anbringen Befestigen Sie das ausgefüllte Service-Formular gut sichtbar, außen auf der Transport- verpackung. P Gerät einsenden Erst nach Rücksprache mit dem ROWI Service-Center senden Sie das Gerät an folgende Adresse: ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Service-Center Augartenstraße 3... -
Seite 17: Ersatz- Und Ausstattungsteile
Ersatz- und Ausstattungsteile Abb. 3: Explosionszeichnung Pos. Bezeichnung Artikel-Nummer Schutzgitter 4 03 03 5568 Heizstufenschalter 4 03 03 5569 Vordere Gehäuseabdeckung 4 03 03 5570 Heizröhren 4 03 03 5571 Linke Blende 4 03 03 5572 Reflektor 4 03 03 5573 Schraube 4 03 03 5574 Rechte Blende... -
Seite 18: Entsorgung
Bitte beachten Sie, dass einige Ersatzteile nicht bei ROWI erhältlich bzw. nicht einzeln austauschbar sind. Weitere Informationen hierzu erhalten Sie beim ROWI Service-Center. Entsorgung Die Verpackung sowie sämtliche Verpackungsmaterialien bestehen aus umweltfreundlichen, zu 100 % recyclingfähigen Materialien. Korrekte Entsorgung dieses Produkts Innerhalb der EU weist dieses Symbol darauf hin, dass dieses Produkt nicht über den... - Seite 19 HHS 800/2/1 Mini Article number : 1 03 03 0147 Operating Instructions Operating Instructions...
-
Seite 20: Explanation Of Symbols
Dear customer, We are pleased that you have chosen a quality product made by ROWI and would like to thank you for recognizing the high standard of our company and our products. The follow- ing pages contain important information allowing you to use your radiant heater optimally and safely. -
Seite 21: Important Warnings
Important Warnings Children aged from 3 years and less than 8 years shall only switch on/off the appliance provided that it has been placed or installed in its intended normal operating position and they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. - Seite 22 Table of Contents Declaration of Conformity Product Description General Type plate Area of application and intended use Product safety Technical data Prohibited areas of application Safety information 1.7.1 General safety notes 1.7.2 Specific safety notes Preparing the Product for Operation Unpacking the scope of supply Keeping the original packaging Setting up the appliance...
-
Seite 23: Declaration Of Conformity
Declaration of Conformity ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Augartenstraße 3, 76698 Ubstadt-Weiher hereby declare that the devices designated below, based on their design and construction, as well as in the version put into circulation by us, corresponds to the relevant, fundamental health and safety requirements of the German Product Safety Act (ProdSG). -
Seite 24: Product Description
Product Description General The mobile halogen radiant heater is suitable for individual use in closed and dry rooms. The radiant heat given off primarily heats people and objects located in the room, similar to sunlight. The temperature of the room air remains more or less constant, thereby preventing a dry heated air. -
Seite 25: Technical Data
IP degree of protection P The appliance corresponds to degree of protection IP20. Appliances of this category have a so-called finger guard, thus protecting them against penetration by medium- sized foreign bodies (from Ø 12.5 mm). There is no protection against splash water. P Only operate these appliances in an upright position. -
Seite 26: 1.7.1 General Safety Notes
Check power cord. Do not use the appliance if the power cord shows signs of damage. It is imperative to contact the ROWI Service Center in the event of damage. 26/36... -
Seite 27: 1.7.2 Specific Safety Notes
Do not use power cords for other purposes. Do not pull the appliance at the cable and do not use it to pull the plug out of the socket. Protect the cable from heat, oil and sharp edges. Only use original accessories. For your own safety, only use accessories and addi- tional devices that are expressly recommended in the operating instructions or by the manufacturer. -
Seite 28: Preparing The Product For Operation
Preparing the Product for Operation Unpacking the scope of supply Check whether the scope of supply is complete and free of defects immediately after ope- ning the packaging. Contact the seller immediately if the scope of supply is incomplete or defective. -
Seite 29: Operating Instructions
Operating Instructions Appliance overview Fig. 1: Appliance overview Designation Protective mesh Heating tubes Heating level switch Tab. 2: Appliance labelling 800 W 400 W 400 W Fig. 2: Control panel Designation Heating level switch I (400 W) Heating level switch II (400 W) Tab. -
Seite 30: Start-Up And Operation
Start-up and operation The appliance can be put into operation after removing the packaging. Proceed as follows for this: 1. Make sure that the heating level switches (see Fig. 1, No. 3) are set downwards, in the OFF position. Then connect the halogen radiant heater to an earthed socket protected with an earth-leakage circuit breaker. -
Seite 31: Cleaning And Maintenance
P Only clean the appliance with a dry, soft cloth. Never use sharp and/or abrasive cleaning agents. Maintenance Note that only original parts may be used for repair and maintenance work. Contact the ROWI Service Center if need be (see Chapter 5). Troubleshooting Fault Possible cause(s) -
Seite 32: Cleaning And Maintenance By Qualified Persons
Tab. 5: Error diagnosis Cleaning and maintenance by qualified persons Maintenance work that is not listed in Chapter 5.2 may only be carried out by the ROWI Service Center (see Chapter 6). In the case of maintenance work within the first 24 months that has not been carried out by persons or companies authorized by ROWI, all warranty claims shall become null and void. -
Seite 33: Processing
2. Service Form To make the service processing easier, please carefully fill out the service form enclosed with the product before contacting the ROWI Service Centre. This means you have all requisite information within convenient access. 3. Contact You can reach the ROWI Service Team by mail: service.greatbritain@rowi.de... -
Seite 34: Replacement And Spare Parts
Replacement and Spare Parts Fig. 3: Exploded view Item Designation Article number Protective mesh 4 03 03 5568 Heating level switch 4 03 03 5569 Front housing cover 4 03 03 5570 Heating tubes 4 03 03 5571 Left screen 4 03 03 5572 Reflector 4 03 03 5573... -
Seite 35: Disposal
Please note that some replacement parts are not available from ROWI or cannot be replaced individually. Further information can be obtained from the ROWI Service Center. Disposal The packaging and all packaging materials are made from environmentally friendly, 100 % recyclable materials. - Seite 36 Contact ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Augartenstraße 3 76698 Ubstadt-Weiher Germany www.rowi.de...
