- Seite 1 HHL 2000/3/1 Flat Article number : 1 03 03 0018 Bedienungsanleitung Operating Instructions...
-
Seite 2: Symbolerklärung
Sehr geehrte Kundin, sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein Qualitätsprodukt aus dem Hause ROWI entschieden haben und danken Ihnen für das uns und unseren Produkten entgegengebrachte Vertrauen. Auf den folgenden Seiten erhalten Sie wichtige Hinweise, die Ihnen eine optimale und sichere Nutzung Ihres Heizlüfters erlauben. -
Seite 3: Wichtige Warnhinweise
Wichtige Warnhinweise Kinder fernhalten oder beaufsichtigen. Das Gerät kann von Kindern ab 8 Jahren und von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. -
Seite 4: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Eine unsachgemäße Benutzung dieses Gerätes kann schwerwiegende und weit reichende gesundheitliche sowie immense Sachschäden verursachen. Lesen Sie deshalb die folgenden Hinweise sorgfältig durch. Machen Sie sich mit dem Gerät gut vertraut, bevor Sie es in Betrieb nehmen. Nur so kann ein sicherer und einwandfreier Betrieb gewährleistet werden. -
Seite 5: Spezifische Sicherheitshinweise
Netzkabel prüfen. Verwenden Sie das Gerät nicht, wenn das Netzkabel Beschä- digungen aufweist. Wenden Sie sich bei einer Beschädigung des Netzkabels unbedingt an das ROWI Service-Center. Netzkabel nicht zweckentfremden. Ziehen Sie das Gerät nicht am Kabel und benutzen Sie es nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. - Seite 6 P Der Heizlüfter darf nicht in Umgebungen aufgestellt und betrieben werden, in denen sich Säuren, Dämpfe, explosive oder entflammbare Gase befinden. Beachten Sie bei der Aufstellung die vorgeschriebenen Sicherheitsabstände. Halten Sie zu allen Seiten sowie zu brennbaren Materialien (Möbel, Gardi- nen etc.) einen Sicherheitsabstand von mind.
-
Seite 7: Inhaltsverzeichnis
Inhaltsverzeichnis Wichtige Warnhinweise Allgemeine Sicherheitshinweise Spezifische Sicherheitshinweise Konformitätserklärung Produktbeschreibung Allgemeines Typenschild Anwendungsbereich und bestimmungsgemäße Verwendung Produktsicherheit Technische Daten Untersagte Anwendungsbereiche Vorbereitung des Produktes für den Betrieb Auspacken des Lieferumfanges Aufbewahren der Originalverpackung Aufstellen des Gerätes Betriebsanleitung Geräteübersicht Inbetriebnahme und Bedienung Einstellung der Temperatur Abschalten des Gerätes Lagerung... -
Seite 8: Konformitätserklärung
Konformitätserklärung Hiermit erklären wir, ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Augartenstraße 3, 76698 Ubstadt-Weiher dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart, sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicher heits- und Gesundheitsanforderungen des Produktsicherheitsgesetztes (ProdSG) entspricht. -
Seite 9: Produktbeschreibung

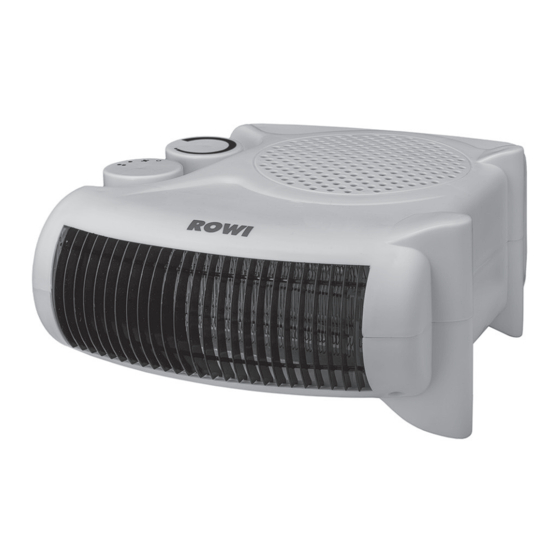

Produktbeschreibung Allgemeines Der Heizlüfter 2000/3/1 Flat ist liegen oder stehend einsatzbar und bietet damit zahl- reiche Anwendungsmöglichkeiten. Ausgestattet mit stufenlos regelbarem Thermostat und zwei Heizstufen macht dieser platzsparende Heizlüfter in geschlossen und trockenen Räumen warm. Ein leistungsstarker Lüfter verteilt die erwärmte Luft im Raum und sorgt somit insbesondere in der Übergangszeit oder an extrem kalten Tagen schnell für eine angenehme Raumtemperatur. -
Seite 10: Technische Daten
Gerät. In diesem Fall muss das Gerät durch einen Fachbetrieb instandgesetzt werden, um den weiteren sicheren Heizbetrieb sicher zu stellen. Zum Austausch defekter Teile und zum Einbau einer neuen Sicherung wenden Sie sich an das ROWI Service-Team. IP-Schutzart P Das Gerät entspricht der Schutzart IPX0. Geräte dieser Kategorie sind nicht gegen das Eindringen von Fremdkörpern, noch gegen Wasser geschützt. -
Seite 11: Vorbereitung Des Produktes Für Den Betrieb
Vorbereitung des Produktes für den Betrieb Auspacken des Lieferumfangs Überprüfen Sie unverzüglich nach dem Öffnen der Verpackung, ob der Lieferumfang voll- ständig und in einwandfreiem Zustand ist. Setzen Sie sich umgehend mit Ihrem Verkäufer in Verbindung, wenn der Lieferumfang unvollständig ist oder Mängel aufweist. Nehmen Sie das Gerät nicht in Betrieb, wenn es defekt ist. -
Seite 12: Betriebsanleitung
Betriebsanleitung Geräteübersicht Abb. 1: Geräteübersicht Bezeichnung Tragegriff Temperaturregler (Thermostat) Kontrolllampe Heizstufenschalter Lufteingangsöffnung Luftausgangsöffnung Tab. 2: Gerätebeschriftung Inbetriebnahme und Bedienung Nachdem Entfernen der Verpackung kann das Gerät in Betrieb genommen werden. Gehen Sie dabei wie folgt beschrieben vor: 1. Vergewissern Sie sich, dass der Heizstufenschalter (siehe Abb. 1, Nr. 4) auf „0“ steht. Schließen Sie dann den Heizlüfter an eine geerdete, durch einen FI-Schutzschalter abgesicherte Steckdose an. -
Seite 13: Einstellung Der Temperatur
Aus-Stellung Befindet sich der Heiztufenschalter in dieser Position, dann ist das Gerät ausgeschaltet. Lüfter-Stellung Befindet sich der Heizstufenschalter in dieser Position, wird lediglich das Lüfterrad betrieben. Bringen Sie den Schalter in diese Position, wenn Sie das Gerät als Lüfter verwenden möchten. -
Seite 14: Wiederverpacken Für Private Transportzwecke
P Reinigen Sie das Gerät nur mit einem trockenen, weichen Tuch.Verwenden Sie auf kei- nen Fall scharfe und/oder kratzende Reinigungsmittel. Instandhaltung Beachten Sie, dass bei Reparatur- und Wartungsarbeiten nur Originalteile verwendet wer- den dürfen. Wenden Sie sich ggf. an das ROWI Service-Center (siehe Kapitel 5). Fehlersuche und Reparatur Störung Mögliche Ursache(n) Abhilfe Gerät startet nicht. -
Seite 15: Reinigung Und Instandhaltung Durch Qualifizierte Personen
Wartungsarbeiten, die nicht in Kapitel 4.2 - 4.3 aufgeführt sind, dürfen nur durch das ROWI Service-Center (siehe Kapitel 5) durchgeführt werden. Bei Wartungsarbeiten inner- halb der ersten 24 Monate, die von nicht durch ROWI autorisierten Personen und Unter- nehmen durchgeführt wurden, verfallen sämtliche Gewährleistungsansprüche. -
Seite 16: Abwicklung
Ansprüche, die über die kostenlose Fehlerbeseitigung hinausgehen, wie z. B. Schadensersatz- Ansprüche sind nicht Bestandteil des Gewährleistungsumfanges. Abwicklung Sollten beim Betrieb Ihres ROWI-Produktes Probleme auftreten, gehen Sie bitte wie folgt vor: 1. Bedienungsanleitung lesen Die meisten Funktionsstörungen werden durch eine fehlerhafte Bedienung verursacht. -
Seite 17: Online-Registrierung
Service-Leistung ggf. im Rahmen der Gewährleistung abgewickelt werden. P Service-Formular anbringen Befestigen Sie das ausgefüllte Service-Formular gut sichtbar, außen auf der Transport- verpackung. P Gerät einsenden Erst nach Rücksprache mit dem ROWI Service-Center senden Sie das Gerät an folgende Adresse: ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Service-Center Augartenstraße 3... -
Seite 18: Ersatz- Und Ausstattungsteile
Ersatz- und Ausstattungsteile Bitte beachten Sie, dass einige Ersatzteile nicht bei ROWI erhältlich bzw. nicht einzeln austauschbar sind. Weitere Informationen hierzu erhalten Sie beim ROWI Service-Center. Abb. 2: Explosionszeichnung Pos. Bezeichnung Artikel-Nummer Handgriff 4 03 03 1146 Hintere Gehäuseabdeckung 4 03 03 1147... -
Seite 19: Schaltplan
Schaltplan Drehknopf Thermostat Heizelemente Thermo- Thermo- sicherung schutzschalter Sicherung Motor Kontrolllampe Abb. 3: Schaltplan Entsorgung Die Verpackung sowie sämtliche Verpackungsmaterialien bestehen aus umweltfreund- lichen, zu 100 % recyclingfähigen Materialien. Korrekte Entsorgung dieses Produkts Innerhalb der EU weist dieses Symbol darauf hin, dass dieses Produkt nicht über den Hausmüll entsorgt werden darf. -
Seite 20: Gartantieerklärung
Gartantieerklärung Unbeschadet der gesetzlichen Gewährleistungsansprüche gewährt der Hersteller eine Garantie gemäß den Gesetzen Ihres Landes, mindestens jedoch 1 Jahr (in Deutschland 2 Jahre). Garantiebeginn ist das Verkaufsdatum des Gerätes an den Endverbraucher. Die Garantie erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungs- fehler zurückzuführen sind. -
Seite 21: Explanation Of Symbols
Dear customer, We are pleased that you have chosen a quality product made by ROWI and would like to thank you for recognizing the high standard of our company and our products. The following pages contain important information allowing you to use your fan heater optimally and safely. -
Seite 22: Important Warning Notes
Important Warning Notes Keep children away or supervise. This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. -
Seite 23: General Safety Notes
General Safety Notes An improper use of this appliance can cause serious and extensive harm to health as well as immense material damage. Therefore carefully read through the following notes. Familiarize yourself well with the appliance before putting it into operation. Only in this way can a safe and fault-free operation be ensured. -
Seite 24: Specific Safety Notes
Check regularly. Use of this appliance can cause certain parts to become worn. Therefore check the appliance regularly for signs of damage and defects. Check power cord. If the supply cord is damaged, it must be replaced by the manufacturer, its service agent or similarly qualified persons in order to avoid a hazard. - Seite 25 P Only operate the appliance with the power cord fully rolled out. Never wind the power cord around the appliance. Make sure that the power cord does not come into contact with hot surfaces. Route the cable so that nobody can trip over it.
- Seite 26 Table of Contents Safety Warnings General Safety Notes Specific Safety Notes Declaration of Conformity Product Description General Type plate Area of application and intended use Product safety Technical data Prohibited areas of application Preparing the Product for Operation Unpacking the scope of supply Keeping the original packaging Setting up the appliance Operating Instructions...
-
Seite 27: Declaration Of Conformity
Declaration of Conformity ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Augartenstraße 3, 76698 Ubstadt-Weiher hereby declare that the device designated below, based on its design and construction, as well as in the version put into circulation by us, corresponds to the relevant, fundamental health and safety requirements of the German Product Safety Act (ProdSG). -
Seite 28: Product Description
Product Description General The fan heater 2000/3/1 Flat can be used either horizontally or vertically, thereby ensuring a wide range of applications. Fitted with an infinitely adjustable thermostat and two heating levels, this space-saving fan heater provides heat in closed and dry rooms. A powerful fan distributes the air in the room, thereby quickly ensuring a pleasant room temperature, especially during seasonal changes or on extremely cold days. -
Seite 29: Technical Data
In this case, the appliance must be repaired by a specialist to ensure continued safe heating. Please contact the ROWI Service Team to replace defective parts and install a new fuse. IP degree of protection P The appliance corresponds to degree of protection IPX0. -
Seite 30: Preparing The Product For Operation
Preparing the Product for Operation Unpacking the scope of supply Check whether the scope of supply is complete and free of defects immediately after open- ing the packaging. Contact the seller immediately if the scope of supply is incomplete or defective. -
Seite 31: Operating Instructions
Operating Instructions Appliance overview Fig. 1: Appliance overview Designation Handle Temperature control (thermostat) Pilot lamp Heating level switch Air inlet opening Air outlet opening Tab. 2: Appliance labelling Start-up and operation The appliance can be put into operation after removing the packaging. Proceed as follows for this: 1. -
Seite 32: Setting The Temperature
OFF position If the heating level switch is in this position, the appliance is switched off. Fan position If the heating level switch is in this position, only the fan is operated. Move the switch to this position if you wish to use the appliance as a fan. -
Seite 33: Cleaning And Maintenance
P Only clean the appliance with a dry, soft cloth. Never use sharp and/or abrasive cleaning agents. Maintenance Note that only original parts may be used for repair and maintenance work. Contact the ROWI Service Centre if need be (see Chapter 5). Troubleshooting Fault Possible cause(s) -
Seite 34: Cleaning And Maintenance By Qualified Persons
Maintenance work that is not listed in Chapters 4.2 - 4.3 may only be carried out by the ROWI Service Centre (see Chapter 5). In the case of maintenance work within the first 24 months that has not been carried out by persons or companies authorized by ROWI, all warranty claims shall become null and void. -
Seite 35: Warranty
Warranty Scope ROWI grants the owner of this product a warranty of 24 months from the date of purchase. Material or production defects shall be rectified free of charge by the ROWI Service Centre within this period. Defects that are not due to material or production faults are excluded from the warranty, e.g. -
Seite 36: Online Registration
76698 Ubstadt-Weiher GERMANY Online registration Service knows no limits at ROWI. We would therefore like to thank our customers with a comprehensive online service. Register and enjoy the numerous advantages we provide exclusively for our premium customers. It's really easy: 1. -
Seite 37: Replacement And Spare Parts
Replacement and Spare Parts Please note that some replacement parts are not available from ROWI or cannot be replaced individually. Further information can be obtained from the ROWI Service Centre. Fig. 2: Exploded view Item Designation Article number Handle 4 03 03 1146... -
Seite 38: Circuit Diagram
Circuit Diagram Rotary switch Thermostat Heating element Thermal Fuse Cut-out Fuse Motor Pilot lamp Fig. 3: Circuit Diagram Disposal The packaging and all packaging materials are made from environmentally friendly, 100 % recyclable materials. Correct disposal of this product Within the EU, this symbol indicates that this product may not be disposed of as normal household refuse. -
Seite 39: Statement Of Guarantee
Written Guarantee Irrespective of the statutory warranty claims, the manufacturer shall ensure a guarantee pursuant to the laws of your country, but no less than 1 year (in Germany 2 years). The guarantee shall commence on the sales date of the appliance to the end consumer. The guarantee shall only extend to defects that are due to material or manufacturing faults. - Seite 40 Contact ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Augartenstraße 3 76698 Ubstadt-Weiher Germany www.rowi.de...
