5.8.4.

Anschluss von dynamischem Mikrofon

Besondere Beachtung erfordert die Verkabelung für dynamische
Mikrofone, da durch die nötige hohe Verstärkung kleinste Masse-Fehler
zu Störungen und Rückkopplungen fürhren.
Die Grundregel lautet: Niemals die Mikrofon-Masse mit
Stromführenden Massen in Verbindung bringen.
Die sauberste Masse ist das Geräte-Gehäuse. Auf diese sollte Minus-
Batterie gelegt werden und die Mikrofon-Masse auf Pin 1&9.
Alternativ kann auch getauscht werden, d.h. Batterie-Masse auf Pin 1&9
und Mikrofon-Masse auf das Gehäuse.
5.8.5.

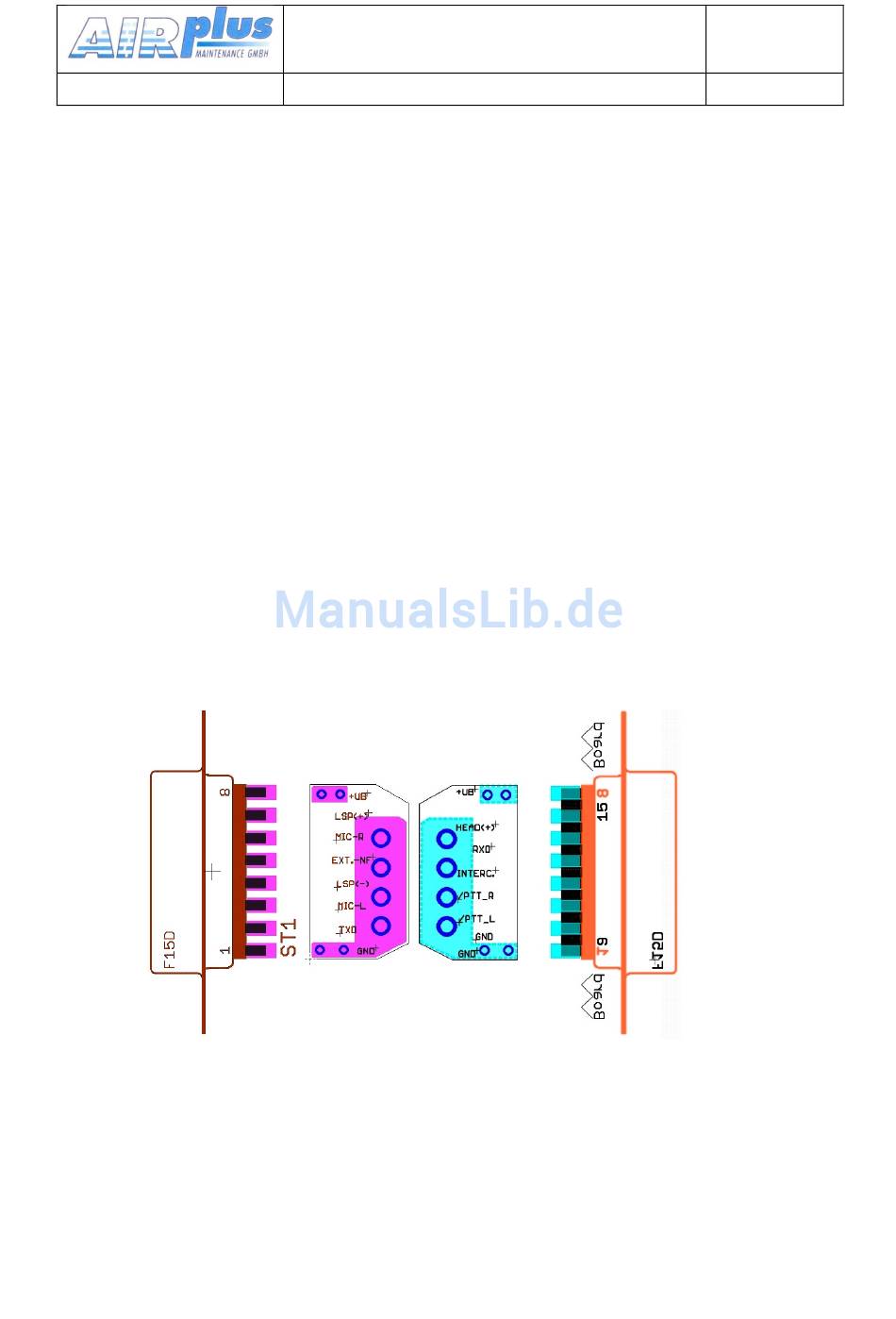

Anschluß-Hilfe
Um die Massen der geschirmten Leitungen sauber auflegen zu können
sowie zur Unterbindung von unerwünschten Masseschleifen wird eine
kleine Adapter-Platine mit in den D-Stecker eingesetzt:
Die Platine wird zwischen die Kontaktreihen gelegt und verlötet, so daß
sich GND auf Pin 1/9 befindet.
