PELLETHEIZÖFEN Kapitel 3
red
24
INSTALLATIONS- UND GEBRAUCHSANLEITUNG
Seite

ANBRINGUNG SEITLICHE VERKLEIDUNG

3.3.
A
Anbringung Profile für das Einsetzen der Seitenteile aus Stahl
(GARDENIA)
Am oberen Teil die Abdeckplatte aus Gusseisen (A) entfernen.
H
Die beiden Profile (B) nehmen, die für die Anbringung am Vorderteil
des Ofens vorgesehen sind (eines links und eines rechts). Das Profil (B)
G
so anbringen, dass es im unteren Teil in der am Sockel vorgesehenen
Befestigungsöffnung steckt und an den Seiten in der Führung (B1), die
über die ganze Höhe des Ofens geht. Nach Durchführung dieses
I
Vorgangs das Teil (C) mit den beiden Schrauben (D und E) nehmen
und das Profil am oberen Teil des Ofens befestigen. Die Schraube (D)
wird am oberen Blech des Ofens angebracht, während die Schraube (E)
am Einschnitt des Profils (B2) angebracht wird.
Dann das Seitenteil (I) (bei der Wiederanbringung der Außenseite
darauf achten, dass diese im unteren Teil auf dem Stift eingeht (D))
nehmen und am oberen Blech des Ofens mit den beiden beiliegenden
Schrauben (G und H) befestigen.
Am Vorderteil wird es in die Halterung (B3) des Profils (B)
eingeschoben.
Diesen Vorgang für alle Seitenteile wiederholen. Die Abdeckplatte aus
Gusseisen wieder anbringen.
F
B

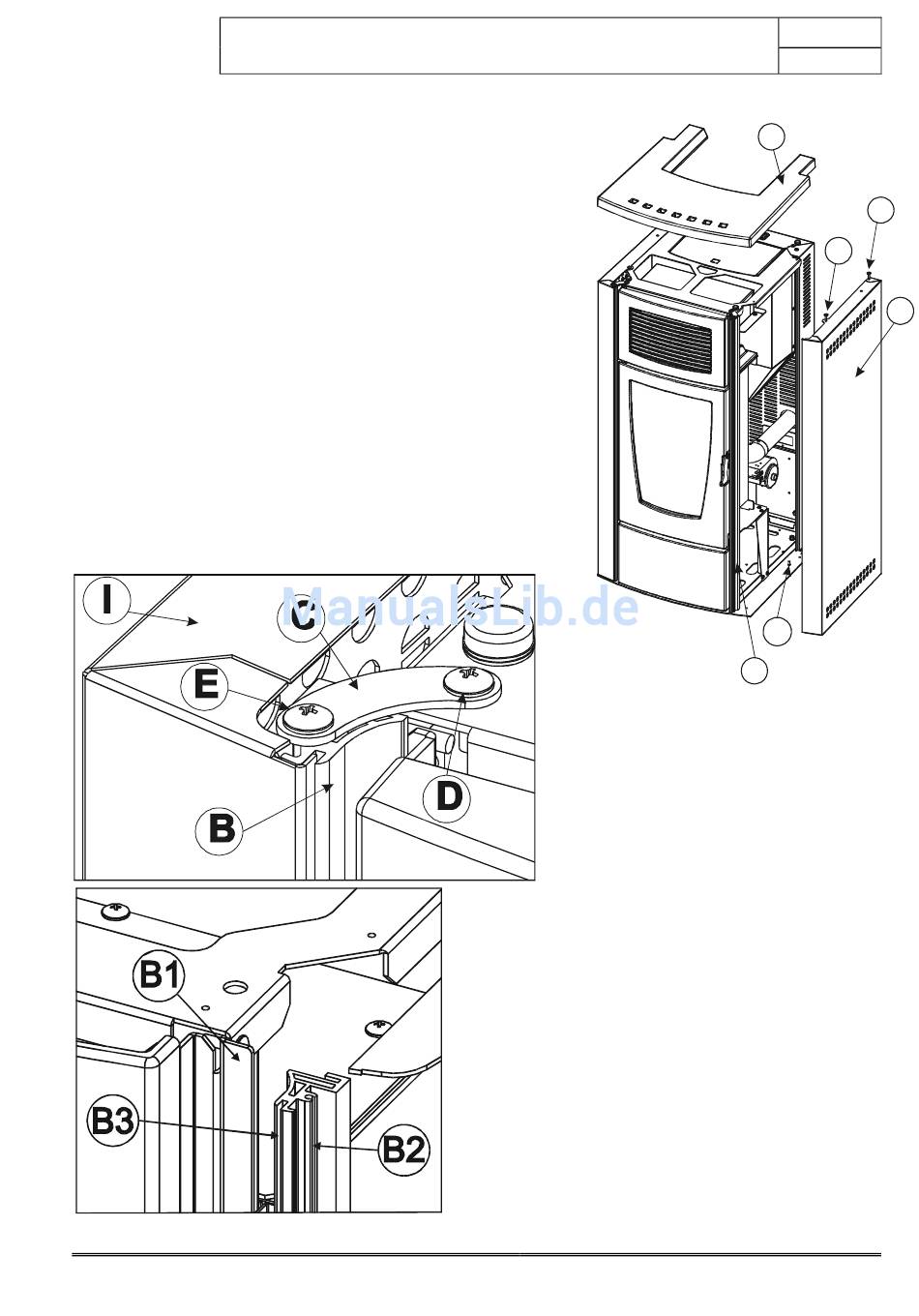

Abbildung 5 - Außenseiten Ofen GARDENIA
