Montageanleitung
Aufstellung des Herdes
Die Aufstellung und der Anschluß des Herdes müssen gemäß
den gültigen Vorschriften vorgenommen werden. Besonders
wichtig ist eine ausreichende Belüftung.
Wichtige Hinweise
• Der Anschluß darf nur von einem vom
Gasversorgungsunternehmen bzw. einem vom
Kundendienst autorisierten Fachmann durchgeführt
werden.
• Der Raum, in welchem der Herd verwendet wird, muß
regelmäßig gut gelüftet werden.
• Die Gaseinstellung ist aus dem Etikett neben dem
Typenschild des Herdes ersichtlich.
• Überzeugen Sie sich vor dem Anschließen des Geräts, ob
die örtlichen Anschlußbedingungen (Gas und Druck) mit der
Ausführung des Geräts übereinstimmen.
• Das Gerät wird nicht an eine Rauchabzug-Anlage
(Rauchfang) angeschlossen. Es muß gemäß den gültigen
Einbau- und Anschlußvorschriften angeschlossen werden.
Besonderes Augenmerk gilt den Belüftungsanforderungen.
• Die Entfernung zwischen dem Gerät und der
Dunstabzugshaube muß mindestens so groß sein, wie es in
der Gebrauchsanweisung der Dunstabzugshaube
angegeben ist.
• Der Herd ist zum Einbau zwischen zwei Möbelelementen
geeignet (Klasse 2/1). Auf einer Seite darf das Gerät neben
ein Möbelelement gestellt werden, das höher ist als der
Herd. Die Entfernung zu einem Hochschrank oder zur Wand
in waagrechter Linie soll mindestens 300 mm betragen. An
der anderen Seite des Geräts darf nur ein Möbelelement von
gleicher Höhe aufgestellt werden. Hängende Möbelelemente
dürfen nur so hoch montiert werden, daß sie den
Arbeitsprozeß nicht behindern.
Die kleinste Entfernung zum Gerät in senkrechter Linie soll
mindestens 650 mm betragen.
• Wenn das Gas, das Sie verwenden, der Einstellung des
Geräts nicht entspricht, rufen Sie den technischen
Kundendienst oder das Gaswerk an. Der Gasinstallateur
wird das Gerät schnell und sachkundig auf die Gasart
umstellen, die sie verwenden.
• Auch alle anderen Eingriffe am Gerät, die nur mit
Verwendung von Werkzeugen möglich sind, dürfen nur von
einem zugelassenen Service-Techniker durchgeführt
werden.
• Der Benutzer darf nur die Arbeiten durchführen, für die kein
Werkzeug erforderlich ist.
• Furniere, Klebstoffe bzw. Kunststoffbeläge der benachbarten
Möbel müssen temperaturbeständig sein (>90
können sie sich verformen.
Gasanschluß
• Der Gasherd ist mit einem Gasanschluß auf der rechten
Geräteseite ausgestattet mit einem Außengewinde ISO 7-
R1/2.
• Während des Anschlusses muß der Anschluß R 1/2
festgehalten werden, damit er sich nicht verdreht.
• Zum Abdichten der Anschlußverbindungen werden
Dichtungen aus Metall oder Nichtmetall verwendet. Die
Dichtungen sind nur zum einmaligen Gebrauch geeignet.
• Bei einer Verbindung mit einer nichtmetallischen Dichtung,
darf sich ihre Dicke nicht um mehr als 25% deformieren.
• Schließen Sie das Gerät an den Gasanschluß mittels eines
attestierten Schlauchs an. Der Schlauch darf die untere
Seite des Geräts bzw. die die Rückwand und die Decke des
Backofens nicht berühren.
• Schließen Sie das Gerät nach den Vorschriften des örtlichen
Gasversorgungsunternehmens an.
14
• Das Anschlußkabel an der Rückseite des Geräts muß so
verlegt werden, daß es nicht die Rückwand berührt, weil die
Rückwand des Geräts während des Betriebs sehr heiß wird.
• Die Verpackung (Kunstostoff-Folie, Styropor, Nägel, usw.)
muß außer Reichweite von Kindern sein, weil sie eine
mögliche Gefahrenquelle darstellt. Die Kleinteile können von
Kindern verschluckt werden, Folien sind wegen
Erstickungsgefahr gefährlich.

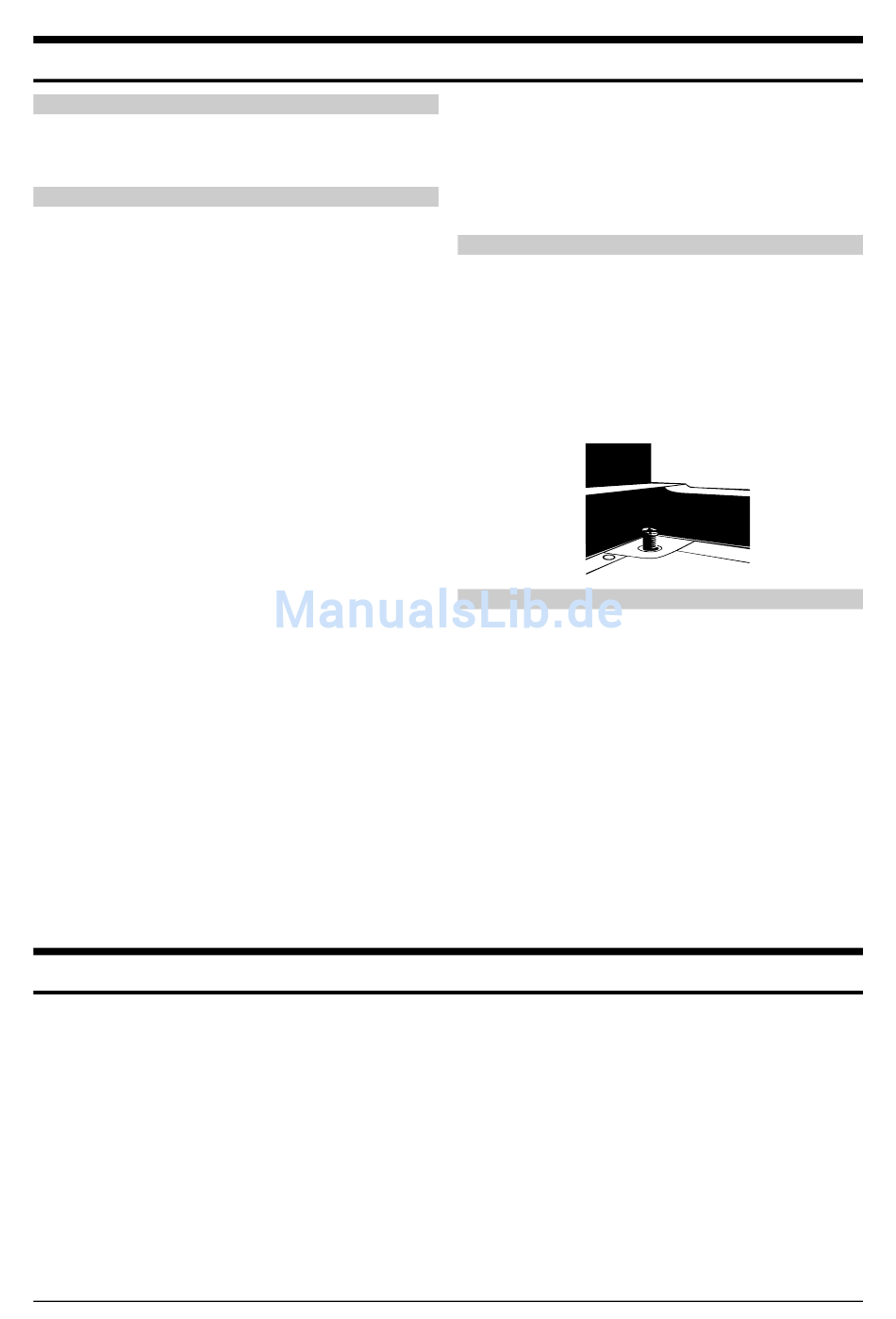

Ausrichten des Herdes
Die Höhe des Herdes beträgt 85 cm. Vorne links und rechts
sind auf dem Sockel zwei Einstellschrauben angebracht, mit
welchen der Herd in die waagrechte Stellung ausgerichtet und
sein oberer Rand an den Rand der angrenzenden Möbel
angepaßt werden kann.
Die Einstellfüße sind erst dann erreichbar, wenn die
Geschirrschublade aus dem Herd herausgezogen wird; sie
können höher oder tiefer gedreht werden, bis sich das Gerät in
waagrechter Lage befindet. Die Einstellfüße können Sie
müheloser drehen, wenn Sie den Herd zur Entlastung ein
wenig kippen.
Werkseitige Einstellungen
Die Gasherde sind werkseitig geprüft und mit dem Zeichen CE
gekennzeichnet.
Die Gasherde werden mit der Einstellung für Erdgas H oder E
(20 mbar) geliefert. Die Angaben befinden sich auf dem
Typenschild, das sich auf der Innenseite des Backofens
befindet und sichtbar wird, wenn die Backofentür geöffnet wird.
Die Belastungen und Gasdurchgänge der einzelnen Brenner
sind aus der unten angeführten Tabelle ersichtlich.
Bei Umstellung auf eine andere Gasart ist ein Austausch der
Düsen notwendig. Die diesbezüglichen Angaben sind in der
Tabelle angegeben.
In Reparaturfällen, oder wenn ein Siegel beschädigt ist,
müssen die Funktionsteile noch einmal geprüft und gemäß den
Installationsanweisungen erneut versiegelt werden.
Die Funktionsteile sind: Vollbrand-Festdüse und Kleinbrand-
Einstelldüse.
°
C), sonst
Wichtig: Nach dem Anschluß des Gasherdes muß die
Dichtheit der Verbindungen überprüft werden.
Gebrauchs- und Anschlußanweisung
