Anschluss der Leistungskabel und Stromschienen

Die Stromlaufpläne in diesem Abschnitt sind Vorlagen für die endgültigen Stromlaufplänen
des Hauptstromkreises. Sie enthalten keine Details, wie zum Beispiel Klemmenbezeich-
nungen usw. und sind nicht für die Installation als solche geeignet. Der für den Einbau des
Frequenzumrichters in den Schaltschrank verantwortliche Planer muss:
•
die endgültigen Stromlaufpläne ausarbeiten
•
die endgültigen Stromlaufpläne für die Installation zur Verfügung stellen.
Die Elektriker, die die Anschlussarbeiten durchführen, müssen mit den endgültigen
Stromlaufplänen arbeiten.

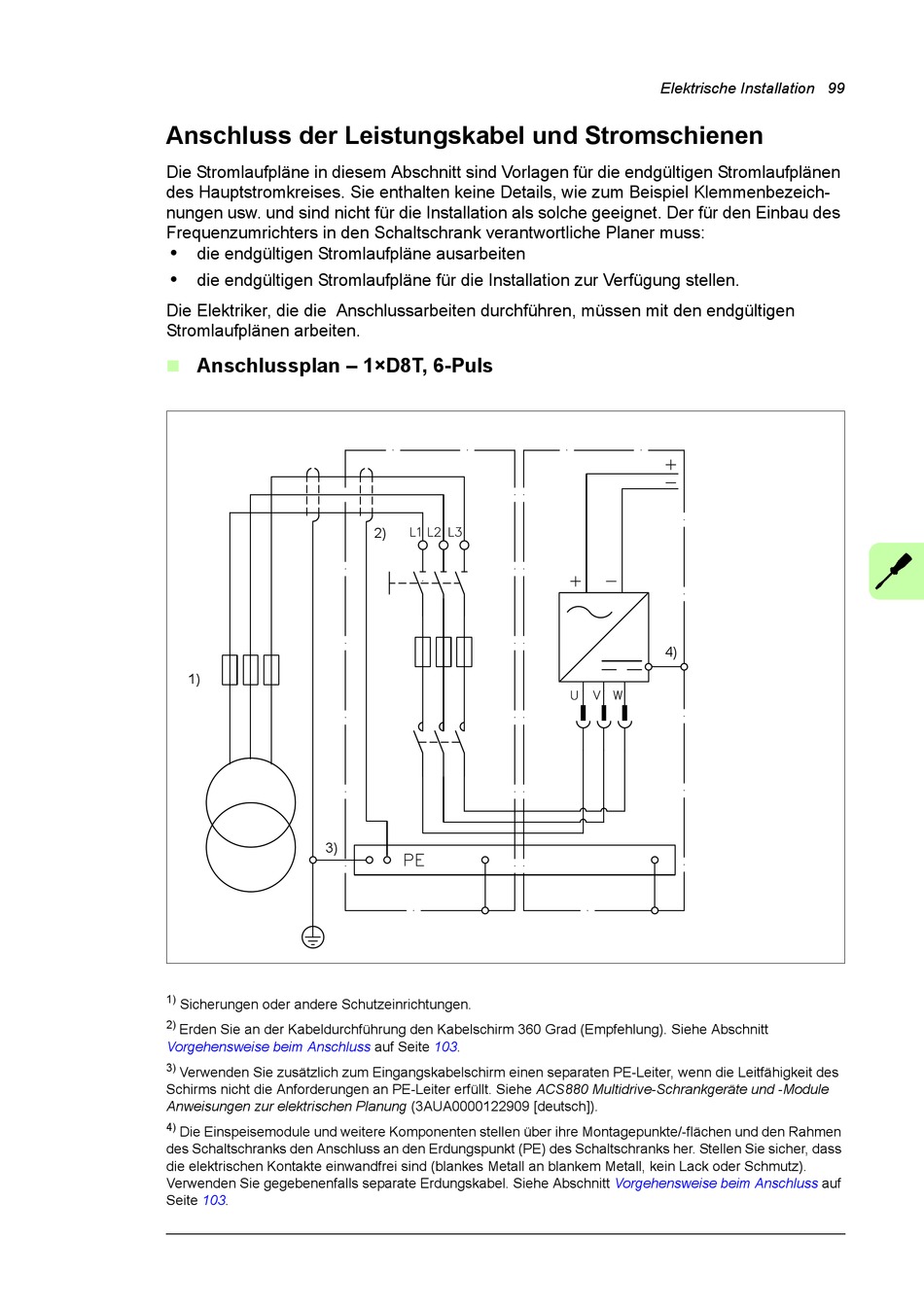

Anschlussplan – 1×D8T, 6-Puls

1)
3)
1)
Sicherungen oder andere Schutzeinrichtungen.
2)
Erden Sie an der Kabeldurchführung den Kabelschirm 360 Grad (Empfehlung). Siehe Abschnitt
Vorgehensweise beim Anschluss
3)
Verwenden Sie zusätzlich zum Eingangskabelschirm einen separaten PE-Leiter, wenn die Leitfähigkeit des
Schirms nicht die Anforderungen an PE-Leiter erfüllt. Siehe ACS880 Multidrive-Schrankgeräte und -Module
Anweisungen zur elektrischen Planung (3AUA0000122909 [deutsch]).
4)
Die Einspeisemodule und weitere Komponenten stellen über ihre Montagepunkte/-flächen und den Rahmen
des Schaltschranks den Anschluss an den Erdungspunkt (PE) des Schaltschranks her. Stellen Sie sicher, dass
die elektrischen Kontakte einwandfrei sind (blankes Metall an blankem Metall, kein Lack oder Schmutz).
Verwenden Sie gegebenenfalls separate Erdungskabel. Siehe Abschnitt
Seite 103.
2)
auf Seite 103.
Elektrische Installation 99
4)
Vorgehensweise beim Anschluss auf
