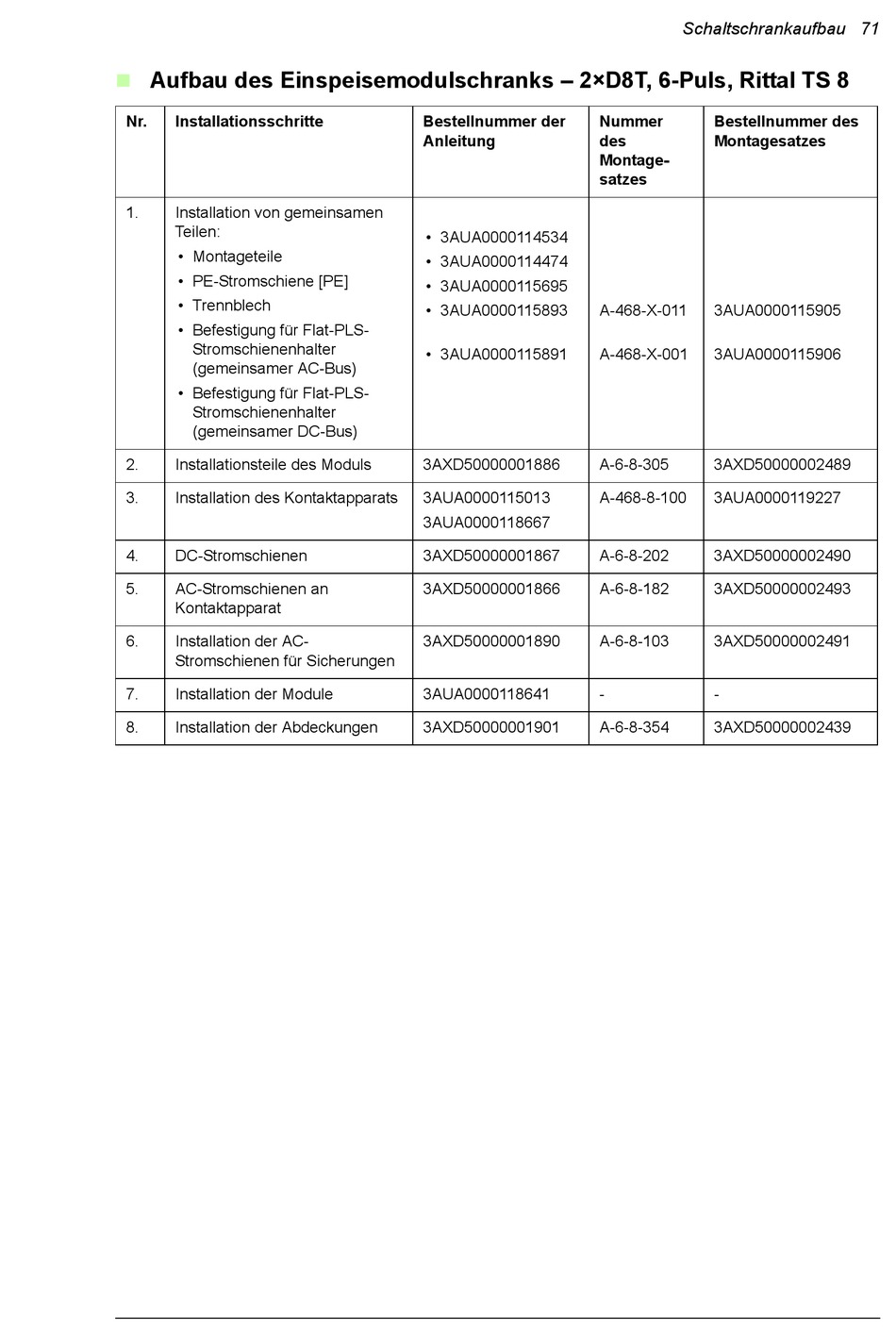

Aufbau des Einspeisemodulschranks – 2×D8T, 6-Puls, Rittal TS 8

Nr. Installationsschritte
1. Installation von gemeinsamen
Teilen:
• Montageteile
• PE-Stromschiene [PE]
• Trennblech
• Befestigung für Flat-PLS-
Stromschienenhalter
(gemeinsamer AC-Bus)
• Befestigung für Flat-PLS-
Stromschienenhalter
(gemeinsamer DC-Bus)
2. Installationsteile des Moduls
3. Installation des Kontaktapparats
4. DC-Stromschienen
5. AC-Stromschienen an
Kontaktapparat
6. Installation der AC-
Stromschienen für Sicherungen
7. Installation der Module
8. Installation der Abdeckungen
Bestellnummer der
Anleitung
• 3AUA0000114534
• 3AUA0000114474
• 3AUA0000115695
• 3AUA0000115893
• 3AUA0000115891
3AXD50000001886
3AUA0000115013
3AUA0000118667
3AXD50000001867
3AXD50000001866
3AXD50000001890
3AUA0000118641
3AXD50000001901
Schaltschrankaufbau 71
Nummer Bestellnummer des
des Montagesatzes
Montage-
satzes
A-468-X-011 3AUA0000115905
A-468-X-001 3AUA0000115906
A-6-8-305 3AXD50000002489
A-468-8-100 3AUA0000119227
A-6-8-202 3AXD50000002490
A-6-8-182 3AXD50000002493
A-6-8-103 3AXD50000002491
- -
A-6-8-354 3AXD50000002439
