100 Elektrische Installation
Hinweis:
Anweisungen zur Kabelauswähl finden Sie im Handbuch Anweisungen zur Planung der elektrischen
Installation ACS880 Multidrive-Frequenzumrichter-Schrankgeräte und -Module(3AUA0000122909 [deutsch]).

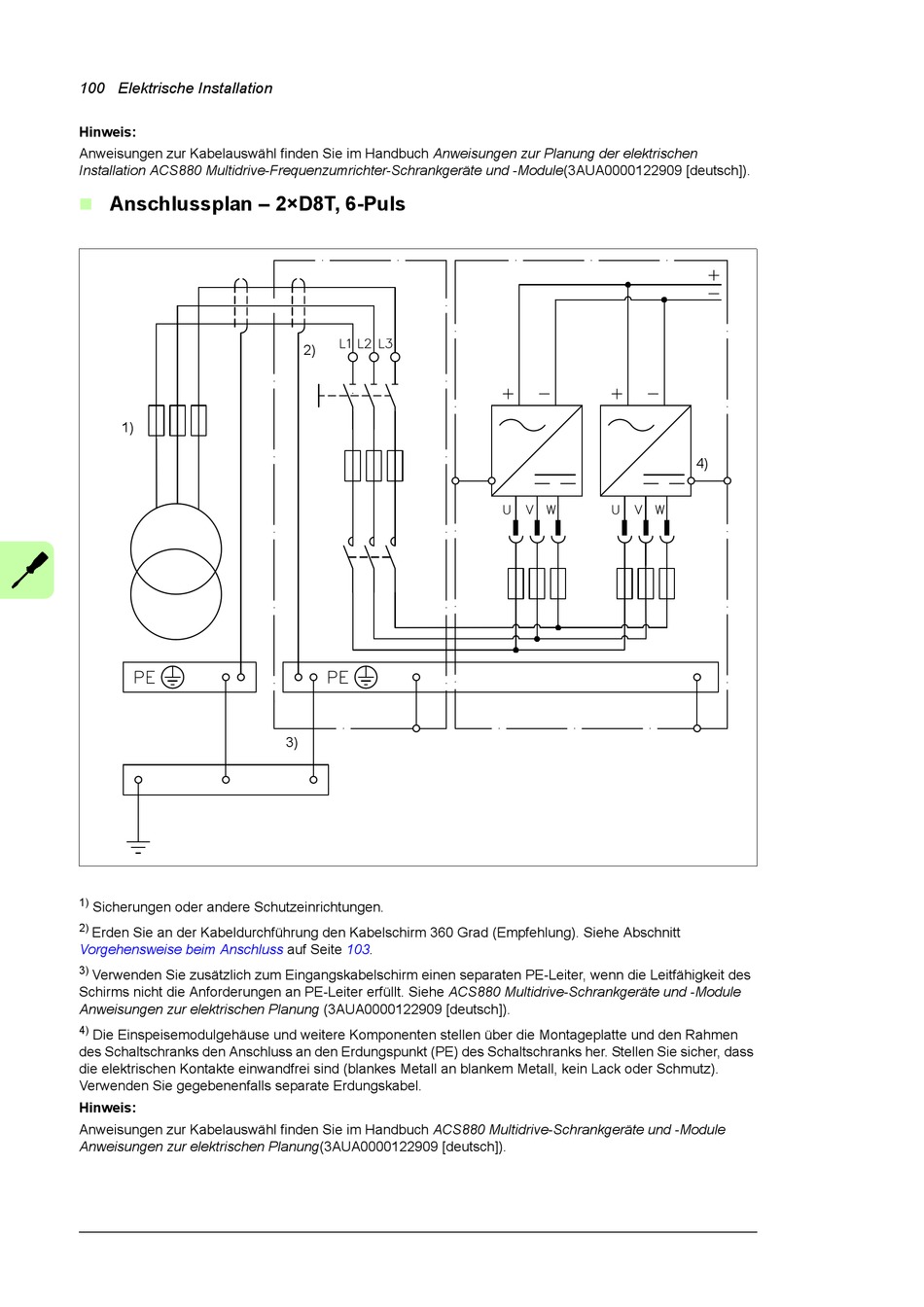

Anschlussplan – 2×D8T, 6-Puls

1)
1)
Sicherungen oder andere Schutzeinrichtungen.
2)
Erden Sie an der Kabeldurchführung den Kabelschirm 360 Grad (Empfehlung). Siehe Abschnitt
Vorgehensweise beim Anschluss
3)
Verwenden Sie zusätzlich zum Eingangskabelschirm einen separaten PE-Leiter, wenn die Leitfähigkeit des
Schirms nicht die Anforderungen an PE-Leiter erfüllt. Siehe ACS880 Multidrive-Schrankgeräte und -Module
Anweisungen zur elektrischen Planung (3AUA0000122909 [deutsch]).
4)
Die Einspeisemodulgehäuse und weitere Komponenten stellen über die Montageplatte und den Rahmen
des Schaltschranks den Anschluss an den Erdungspunkt (PE) des Schaltschranks her. Stellen Sie sicher, dass
die elektrischen Kontakte einwandfrei sind (blankes Metall an blankem Metall, kein Lack oder Schmutz).
Verwenden Sie gegebenenfalls separate Erdungskabel.
Hinweis:
Anweisungen zur Kabelauswähl finden Sie im Handbuch ACS880 Multidrive-Schrankgeräte und -Module
Anweisungen zur elektrischen Planung(3AUA0000122909 [deutsch]).
2)
3)
auf Seite 103.
4)
