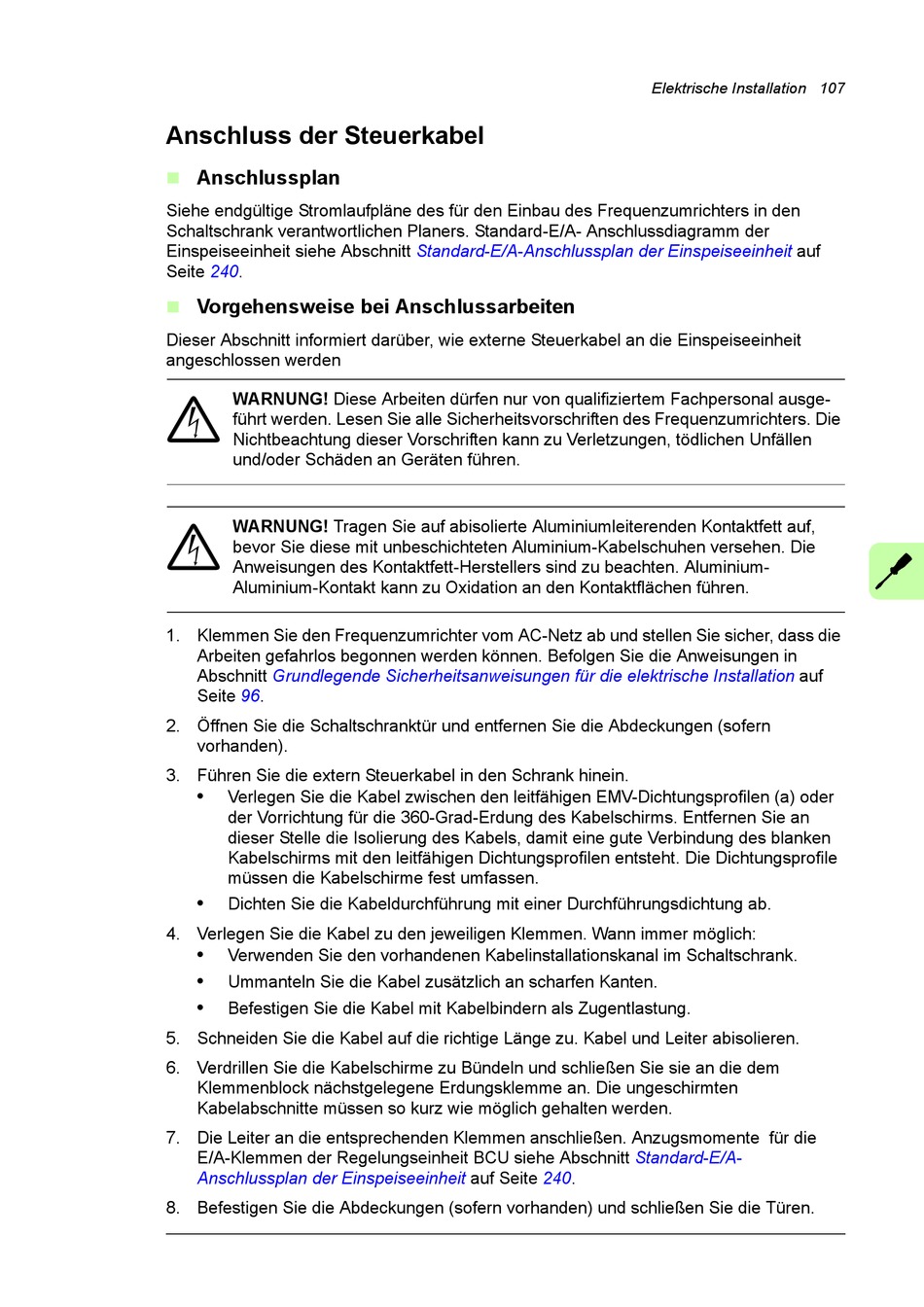

Anschluss der Steuerkabel

Anschlussplan


Siehe endgültige Stromlaufpläne des für den Einbau des Frequenzumrichters in den
Schaltschrank verantwortlichen Planers. Standard-E/A- Anschlussdiagramm der
Einspeiseeinheit siehe Abschnitt
Seite 240.

Vorgehensweise bei Anschlussarbeiten


Dieser Abschnitt informiert darüber, wie externe Steuerkabel an die Einspeiseeinheit
angeschlossen werden
WARNUNG! Diese Arbeiten dürfen nur von qualifiziertem Fachpersonal ausge-
führt werden. Lesen Sie alle Sicherheitsvorschriften des Frequenzumrichters. Die
Nichtbeachtung dieser Vorschriften kann zu Verletzungen, tödlichen Unfällen
und/oder Schäden an Geräten führen.
WARNUNG! Tragen Sie auf abisolierte Aluminiumleiterenden Kontaktfett auf,
bevor Sie diese mit unbeschichteten Aluminium-Kabelschuhen versehen. Die
Anweisungen des Kontaktfett-Herstellers sind zu beachten. Aluminium-
Aluminium-Kontakt kann zu Oxidation an den Kontaktflächen führen.
1. Klemmen Sie den Frequenzumrichter vom AC-Netz ab und stellen Sie sicher, dass die
Arbeiten gefahrlos begonnen werden können. Befolgen Sie die Anweisungen in
Abschnitt Grundlegende Sicherheitsanweisungen für die elektrische Installation
Seite 96.
2. Öffnen Sie die Schaltschranktür und entfernen Sie die Abdeckungen (sofern
vorhanden).
3. Führen Sie die extern Steuerkabel in den Schrank hinein.
•
Verlegen Sie die Kabel zwischen den leitfähigen EMV-Dichtungsprofilen (a) oder
der Vorrichtung für die 360-Grad-Erdung des Kabelschirms. Entfernen Sie an
dieser Stelle die Isolierung des Kabels, damit eine gute Verbindung des blanken
Kabelschirms mit den leitfähigen Dichtungsprofilen entsteht. Die Dichtungsprofile
müssen die Kabelschirme fest umfassen.
•
Dichten Sie die Kabeldurchführung mit einer Durchführungsdichtung ab.
4. Verlegen Sie die Kabel zu den jeweiligen Klemmen. Wann immer möglich:
•
Verwenden Sie den vorhandenen Kabelinstallationskanal im Schaltschrank.
•
Ummanteln Sie die Kabel zusätzlich an scharfen Kanten.
•
Befestigen Sie die Kabel mit Kabelbindern als Zugentlastung.
5. Schneiden Sie die Kabel auf die richtige Länge zu. Kabel und Leiter abisolieren.
6. Verdrillen Sie die Kabelschirme zu Bündeln und schließen Sie sie an die dem
Klemmenblock nächstgelegene Erdungsklemme an. Die ungeschirmten
Kabelabschnitte müssen so kurz wie möglich gehalten werden.
7. Die Leiter an die entsprechenden Klemmen anschließen. Anzugsmomente für die
E/A-Klemmen der Regelungseinheit BCU siehe Abschnitt
Anschlussplan der Einspeiseeinheit
8. Befestigen Sie die Abdeckungen (sofern vorhanden) und schließen Sie die Türen.
Standard-E/A-Anschlussplan der Einspeiseeinheit
auf Seite 240.
Elektrische Installation 107
