6- und 12-Puls-Einspeiseeinheiten



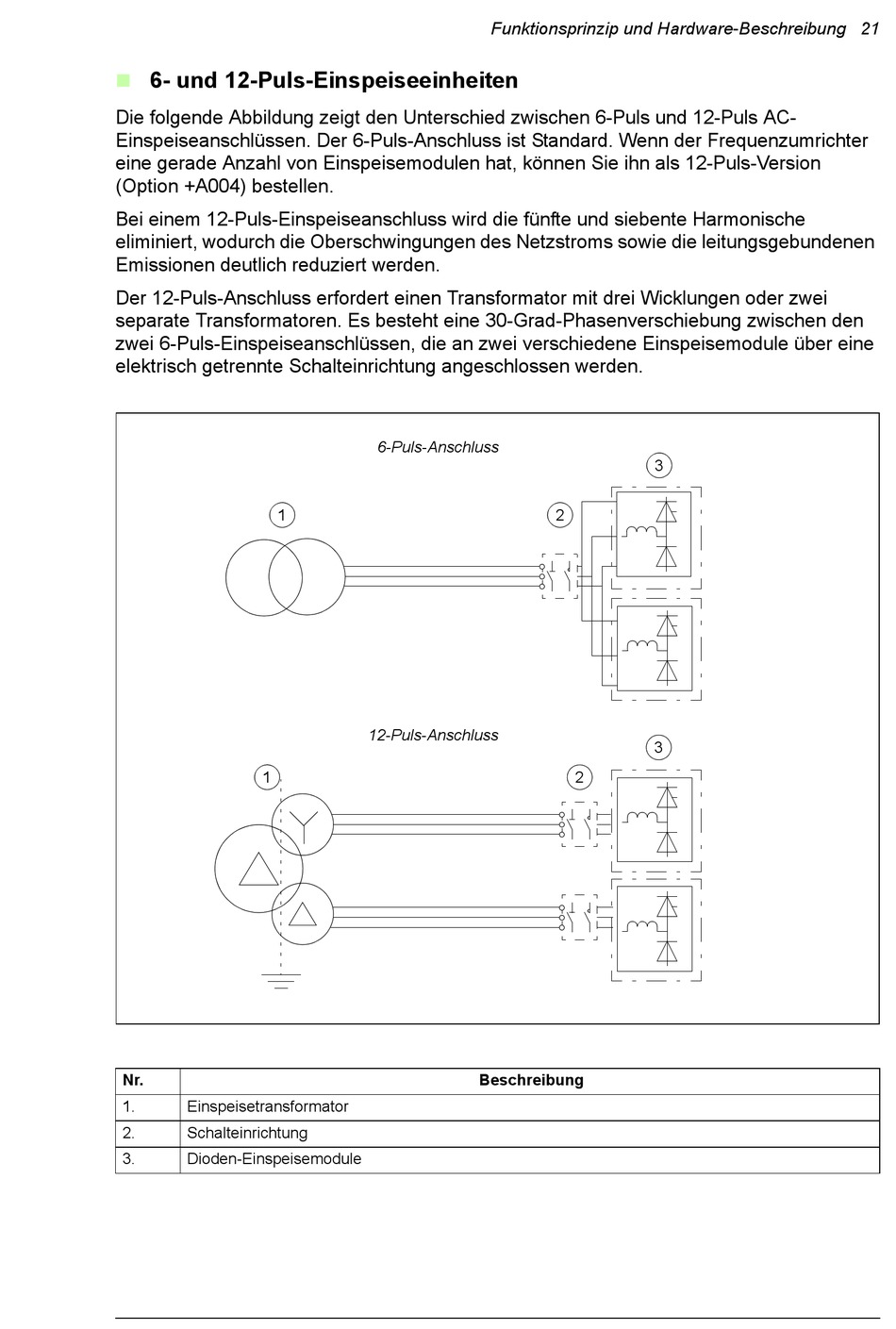

Die folgende Abbildung zeigt den Unterschied zwischen 6-Puls und 12-Puls AC-
Einspeiseanschlüssen. Der 6-Puls-Anschluss ist Standard. Wenn der Frequenzumrichter
eine gerade Anzahl von Einspeisemodulen hat, können Sie ihn als 12-Puls-Version
(Option +A004) bestellen.
Bei einem 12-Puls-Einspeiseanschluss wird die fünfte und siebente Harmonische
eliminiert, wodurch die Oberschwingungen des Netzstroms sowie die leitungsgebundenen
Emissionen deutlich reduziert werden.
Der 12-Puls-Anschluss erfordert einen Transformator mit drei Wicklungen oder zwei
separate Transformatoren. Es besteht eine 30-Grad-Phasenverschiebung zwischen den
zwei 6-Puls-Einspeiseanschlüssen, die an zwei verschiedene Einspeisemodule über eine
elektrisch getrennte Schalteinrichtung angeschlossen werden.
1
1
Nr.
1. Einspeisetransformator
2. Schalteinrichtung
3. Dioden-Einspeisemodule
Funktionsprinzip und Hardware-Beschreibung 21
6-Puls-Anschluss
12-Puls-Anschluss
Beschreibung
3
2
3
2
