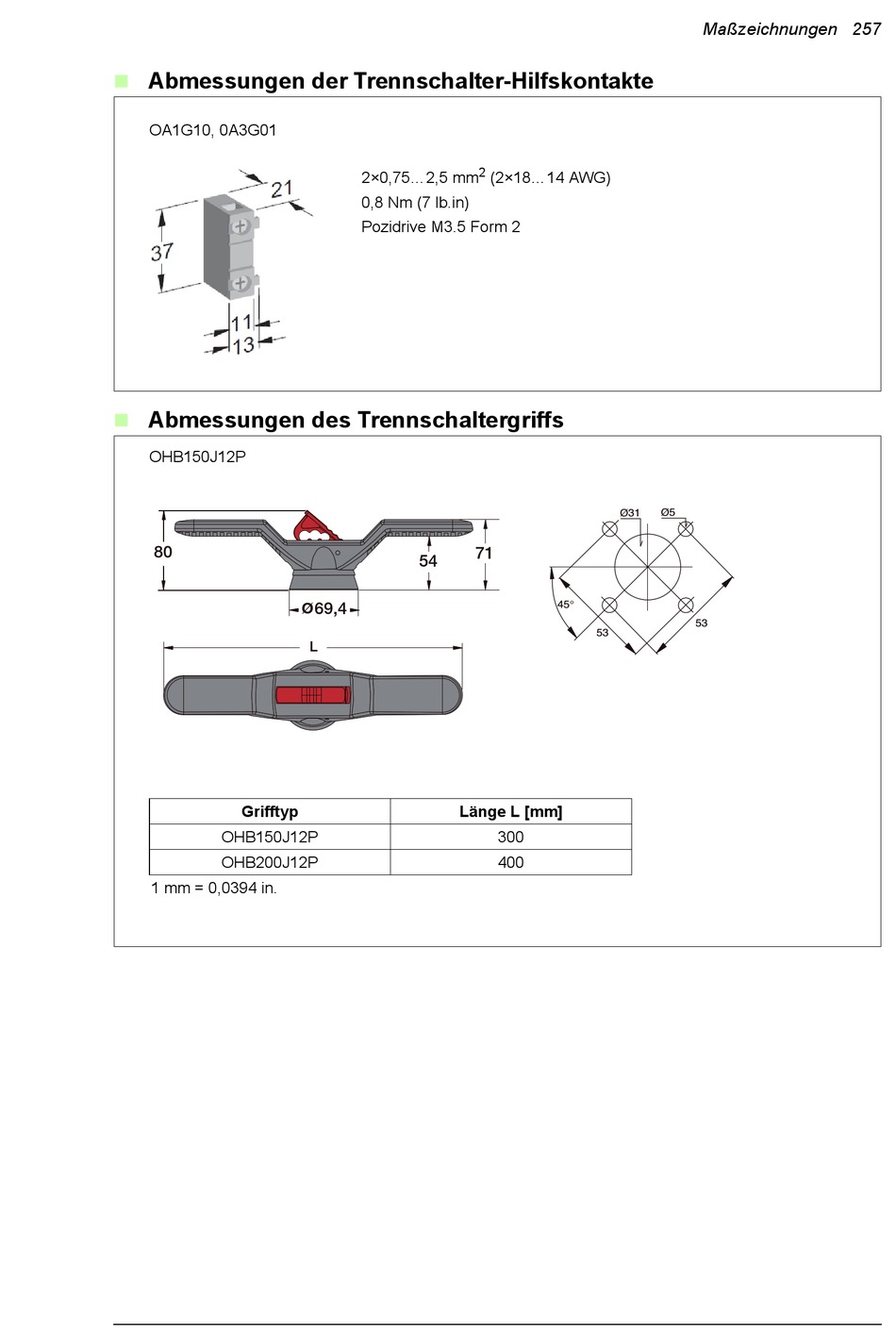

Abmessungen der Trennschalter-Hilfskontakte


OA1G10, 0A3G01

Abmessungen des Trennschaltergriffs


OHB150J12P
80
Grifftyp
OHB150J12P
OHB200J12P
1 mm = 0,0394 in.
2×0,75...2,5 mm
0,8 Nm (7 lb.in)
Pozidrive M3.5 Form 2
54
ø
69,4
L
Länge L [mm]
2
(2×18...14 AWG)
‘
71
°

300
400
Maßzeichnungen 257
‘
