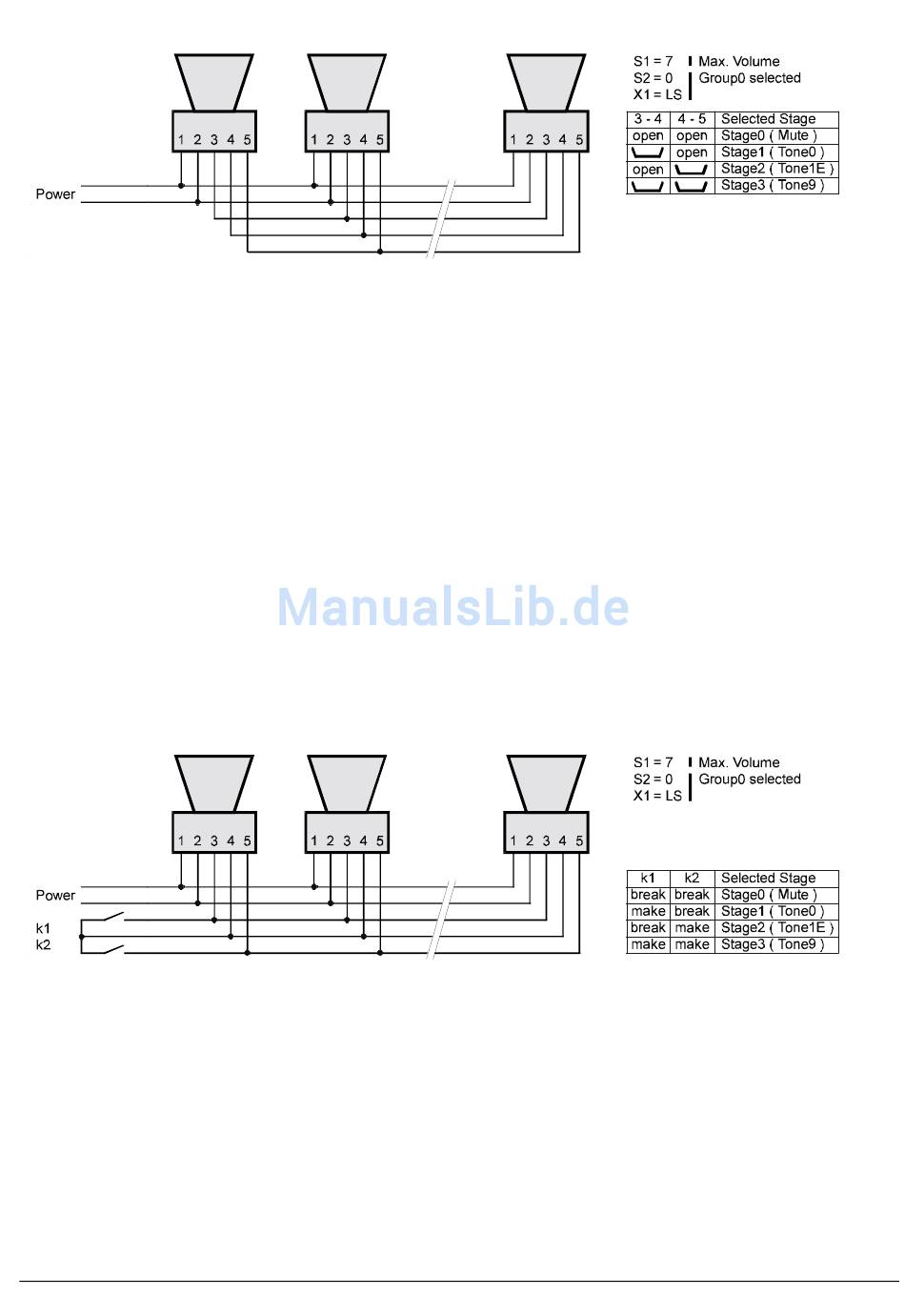

Multischallgeber mit fest eingestelltem Signalton:
Werden mehrere Schallgeber gleichzeitig mit dem gleichen Signalton betrieben, kann es
sinnvoll sein, die Signaltöne zu synchronisieren, d.h. die Signaltöne aller Schallgeber ha-
ben den gleichen zeitlichen Verlauf. Dies geht nur mit den Signaltönen, die in der Tabelle
„Signaltonbeschreibung" in der Spalte „Sync" mit einem Häkchen markiert sind. Hierzu
müssen die Klemmen 3 aller Schallgeber, die Klemmen 4 aller Schallgeber und die
Klemmen 5 aller Schallgeber miteinander verbunden werden.
Um einen Signalton (Stage 0, Stage 1, Stage 2 oder Stage 3) aus der eingestellten Sig-
naltongruppe fest auszuwählen, müssen die Steuereingänge an einem der Schallgeber
entsprechend beschaltet werden. Dies kann jetzt vorbereitet werden oder nach der Monta-
ge des Schallgebers erfolgen.
Stellen Sie einen Signalton wie folgt fest ein:
Stage 0
Keine Verbindungen
Stage 1
Klemme 3 und Klemme 4 mit einer Drahtbrücke verbinden
Stage 2
Klemme 4 und Klemme 5 mit einer Drahtbrücke verbinden
Stage 3
Keine sinnvolle Einstellung in dieser Anwendung, da eine Synchronisation
bei miteinander verbundenen Klemmen 3, 4 und 5 nicht möglich ist.
Multischallgeber mit umschaltbarem Signalton:
Wie „Multischallgeber mit fest eingestelltem Signalton", jedoch mit Auswahl des Signal-
tones durch potentialfreie Kontakte eines Steuergerätes.
Wählen Sie einen Signalton über potentialfreie Kontakte k1 und k2 wie folgt aus:
Stage 0
Beide Kontakte geöffnet
Stage 1
Kontakt k1 geschlossen, Kontakt k2 geöffnet
Stage 2
Kontakt k1 geöffnet, Kontakt k2 geschlossen
Stage 3
Beide Kontakte geschlossen. Beachten Sie, dass eine Synchronisation der
Signaltöne bei dieser Auswahl nicht möglich ist.
10
