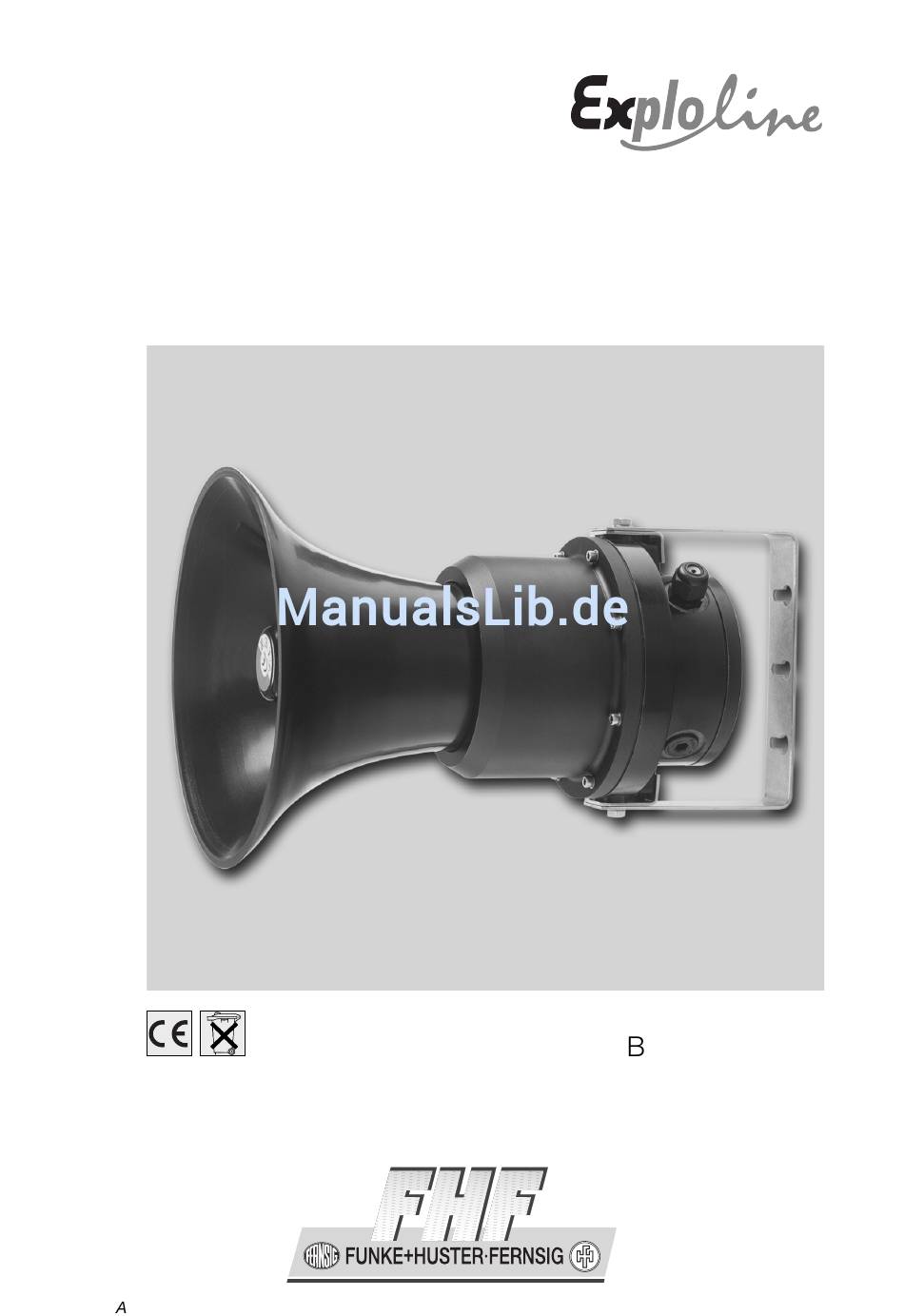

- Seite 1 Ex Schallgeber Typ dEV 21 etriebsanleitung FHF B 6924 08/12...
- Seite 2 Hinweis Vor der Installation des Schallgebers ist diese Betriebsanleitung sorgfältig zu lesen. Anwendung Der Ex Schallgeber dEV 21 ist ein Signalgerät, der verschiedene Signaltöne und Signal- tonfolgen erzeugt und mit hoher Lautstärke abstrahlt. Der Anwender kann zwischen 31 voreingestellten und einer programmierbaren Signaltongruppe wählen. Jede Signalton- gruppe hält 4 verschiedene Signaltöne bereit.
- Seite 3 Steckanschluss Lautsprecher Steckbrückenfeld X1 = LS Leuchtdiode H1 Interner Steckanschluss Drehschalter S2 = 0 T" G‚r…Vƒƒr…ÃÃT ryrp‡ ÃÃA A W‚y Q…‚t B…‚ˆƒU ‚r Tryrp‡ Tryrp‡ @‡r… A GT)ÃÃÃÃÃÃA Drehschalter S1 = 7 Drucktaste S3 VT)à Bedienelemente: Drehschalter S1: Vol./Prog.
- Seite 4 Steckbrückenfeld X1: Lower/Upper Select LS: 0..F US: 10..1F Einstellungen : Steckbrücke LS: Signaltongruppe Group0...GroupF wird mit Drehschalter S2 ausgewählt. Steckbrücke US: Signaltongruppe Group10...Group1F wird mit Drehschalter S2 ausgewählt. Hinweise: Bei fehlender Steckbrücke ist die Einstellung LS wirksam. Setzen Sie die Steckbrücke ausschließlich in die ausgewiesenen Positionen LS oder US des Steckbrückenfeldes;...
- Seite 5 Für die Signaltongruppe GroupF ist die Zusammenstellung der 4 Signaltöne frei program- mierbar. Den Einstellungen Stage 0, Stage 1, Stage 2 und Stage 3 kann jeder Signalton Tone0 bis Tone1F aus der Tabelle „Signaltonbeschreibung“ frei zugeordnet werden. Dieser Programmiervorgang wird weiter unten beschrieben. Vorgehensweise beim Programmieren der Signaltongruppe GroupF Den Einstellungen Stage 0, Stage 1, Stage 2 und Stage 3 der Signaltongruppe GroupF kann jeder Signalton aus der Tabelle „Signaltonbeschreibung“...
- Seite 6 Einstellen der Lautstärke und der Signaltongruppen nach der Montage Wenn die Signalton- und Lautstärkeeinstellung nach der Montage geändert werden muss, ist der Schallgeber spannungslos zu schalten. Vor dem Öffnen des Gerätes ist eine Wartezeit von mehr als 15 Minuten einzuhalten. Lösen Sie die 8 Gehäuseschrauben und heben Sie das obere Teil des Gehäuses an.
- Seite 7 Tabelle: Signaltongruppen Stage 0..Stage 3 bezeichnen die durch Beschaltung der Steuereingänge ausgewählten Signaltöne. Stage 0 Stage 1 Stage 2 Stage 3 3-----4 4-----5 3-----4-----5 Group0 Mute Tone0 Tone1E Tone Group1 Mute Tone1 ToneB Tone13 Group2 Mute Tone2 Tone1 Tone13 Group3 Mute Tone3 Tone4...
- Seite 8 Tabelle: Signaltonbeschreibung Parameter Type Standard Zeitdiagramm Tone0 1000Hz Continuous Toxic Gas FEER Tone1 800/1000Hz@ 0.25s Alternating Tone2 500/1200Hz@ 0.3Hz 0.5s Slow Whoop Tone3 800/1000Hz@ 1Hz Sweeping Tone4 2400/2900@ 7Hz Sweeping Tone5 2400/2900@ 1Hz Sweeping Tone6 500/1200Hz@ 0.3Hz Sweeping Tone7 1200/500Hz@ 1Hz Sweeping P.T.A.P.
- Seite 9 Anwendungsmöglichkeiten Einzelschallgeber mit fest eingestelltem Signalton: Sie haben entsprechend der oben beschriebenen Vorgehensweise eine Signaltongruppe ausgewählt. Um einen Signalton (Stage 0, Stage 1, Stage 2 oder Stage 3) aus der Signal- tongruppe fest auszuwählen, müssen die Steuereingänge entsprechend beschaltet wer- den.
- Seite 10 Multischallgeber mit fest eingestelltem Signalton: Werden mehrere Schallgeber gleichzeitig mit dem gleichen Signalton betrieben, kann es sinnvoll sein, die Signaltöne zu synchronisieren, d.h. die Signaltöne aller Schallgeber ha- ben den gleichen zeitlichen Verlauf. Dies geht nur mit den Signaltönen, die in der Tabelle „Signaltonbeschreibung“...
- Seite 11 Montage Der Schallgeber ist für Wand- und Deckenmontage geeignet. Die Anbaumaße sind dem Maßbild (Seite 12) zu entnehmen. Die im Lieferumfang enthaltene Wandhalterung wird mit 2 Schrauben ( ∅ 6 oder 8 mm) befestigt. Zum Anschließen müssen die 6 Deckelschrauben gelöst und der Deckel abgenommen werden.
- Seite 12 Besondere Betriebsbedingungen Um die gegebene Hörqualität zu erhalten, darf die Montage nicht in unmittelbarer Nähe von Quellen erfolgen, die Magnetfelder mit energietechnischen Frequenzen erzeugen. Entsorgung Die Entsorgung des Schallgebers erfolgt über den Elektronikabfall. Bei der Demontage sind Kunststoff, Metall und die Elektronik separat zu entsorgen. In jedem Fall sind die Ent- sorgungsbedingungen des jeweiligen Einsatzlandes zu beachten.
- Seite 14 Maßbild 365 mm Technische Daten Typ: dEV21 Prüfung und Zulassung: Zündschutzart: CE 0158 II 2 G Ex d e mb IIC T6 Gb EG-Baumusterprüfbescheinigung: PTB 03 ATEX 1121 Gehäuseschutzart: IP 66 IEC 60529 Schutzklasse ≥ 15 Minuten Wartezeit vor dem Öffnen des Gerätes nach Abschalten der Betriebsspannung Gehäuse: Gehäusematerial...
-
Seite 15: Emv-Richtlinie
Anschlussklemmen: ≤ 2,5 mm Klemmvermögen, ein-, fein- oder mehrdrähtig (AWG 14) Mehrleiteranschluss maximal 2 x 1 mm Mehrleiteranschluss bei gleichem Querschnitt und gleicher Leiterart bis zum angegeben Wert zuläs- sig. Bei mehrdrähtigen Leitern ist eine Quetschhülse erforderlich. EN 50019 beachten! Akustische Daten: Signaltöne 31 Töne... - Seite 16 Änderungen und Irrtum vorbehalten FHF Funke + Huster Fernsig GmbH Gewerbeallee 15-19 · D-45478 Mülheim an der Ruhr Phone +49 / 208 / 82 68-0 · Fax +49 / 208 / 82 68-286 http://www.fhf.de · e-mail: info@fhf.de...
