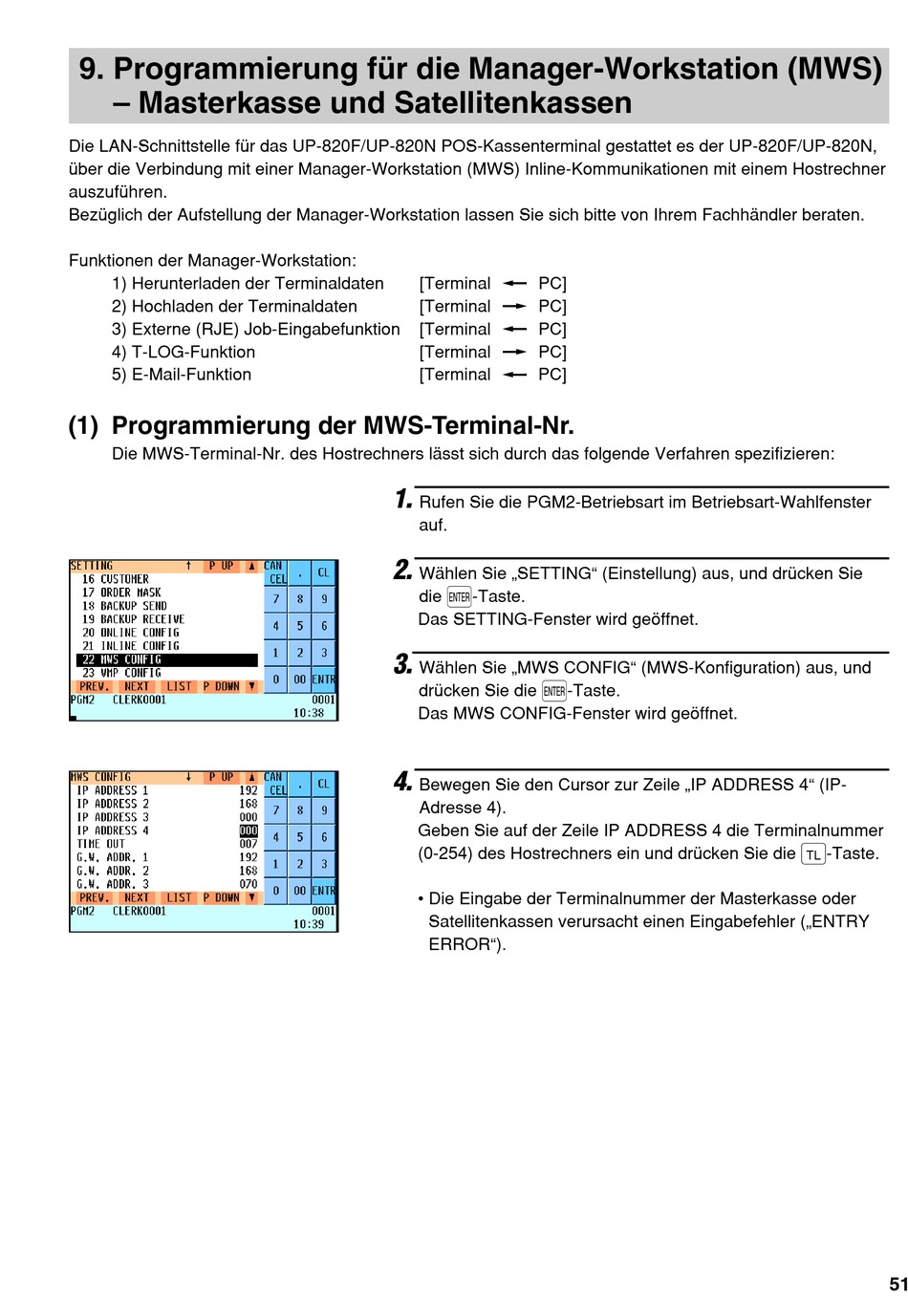

9. Programmierung für die Manager-Workstation (MWS)
– Masterkasse und Satellitenkassen
Die LAN-Schnittstelle für das UP-820F/UP-820N POS-Kassenterminal gestattet es der UP-820F/UP-820N,
über die Verbindung mit einer Manager-Workstation (MWS) Inline-Kommunikationen mit einem Hostrechner
auszuführen.
Bezüglich der Aufstellung der Manager-Workstation lassen Sie sich bitte von Ihrem Fachhändler beraten.
Funktionen der Manager-Workstation:
1) Herunterladen der Terminaldaten
2) Hochladen der Terminaldaten
3) Externe (RJE) Job-Eingabefunktion
4) T-LOG-Funktion
5) E-Mail-Funktion
(1) Programmierung der MWS-Terminal-Nr.
Die MWS-Terminal-Nr. des Hostrechners lässt sich durch das folgende Verfahren spezifizieren:
[Terminal
PC]
[Terminal
PC]
[Terminal
PC]
[Terminal
PC]
[Terminal
PC]
1.
Rufen Sie die PGM2-Betriebsart im Betriebsart-Wahlfenster
auf.
2.
Wählen Sie „SETTING" (Einstellung) aus, und drücken Sie
e
die
-Taste.
Das SETTING-Fenster wird geöffnet.
3.
Wählen Sie „MWS CONFIG" (MWS-Konfiguration) aus, und
e
drücken Sie die
Das MWS CONFIG-Fenster wird geöffnet.
4.
Bewegen Sie den Cursor zur Zeile „IP ADDRESS 4" (IP-
Adresse 4).
Geben Sie auf der Zeile IP ADDRESS 4 die Terminalnummer
(0-254) des Hostrechners ein und drücken Sie die
• Die Eingabe der Terminalnummer der Masterkasse oder
Satellitenkassen verursacht einen Eingabefehler („ENTRY
ERROR").
-Taste.
c
-Taste.
51
