Menufunktionen
AK
2
1
3
STAND-BY
AK
2
1
3
STAND-BY
68

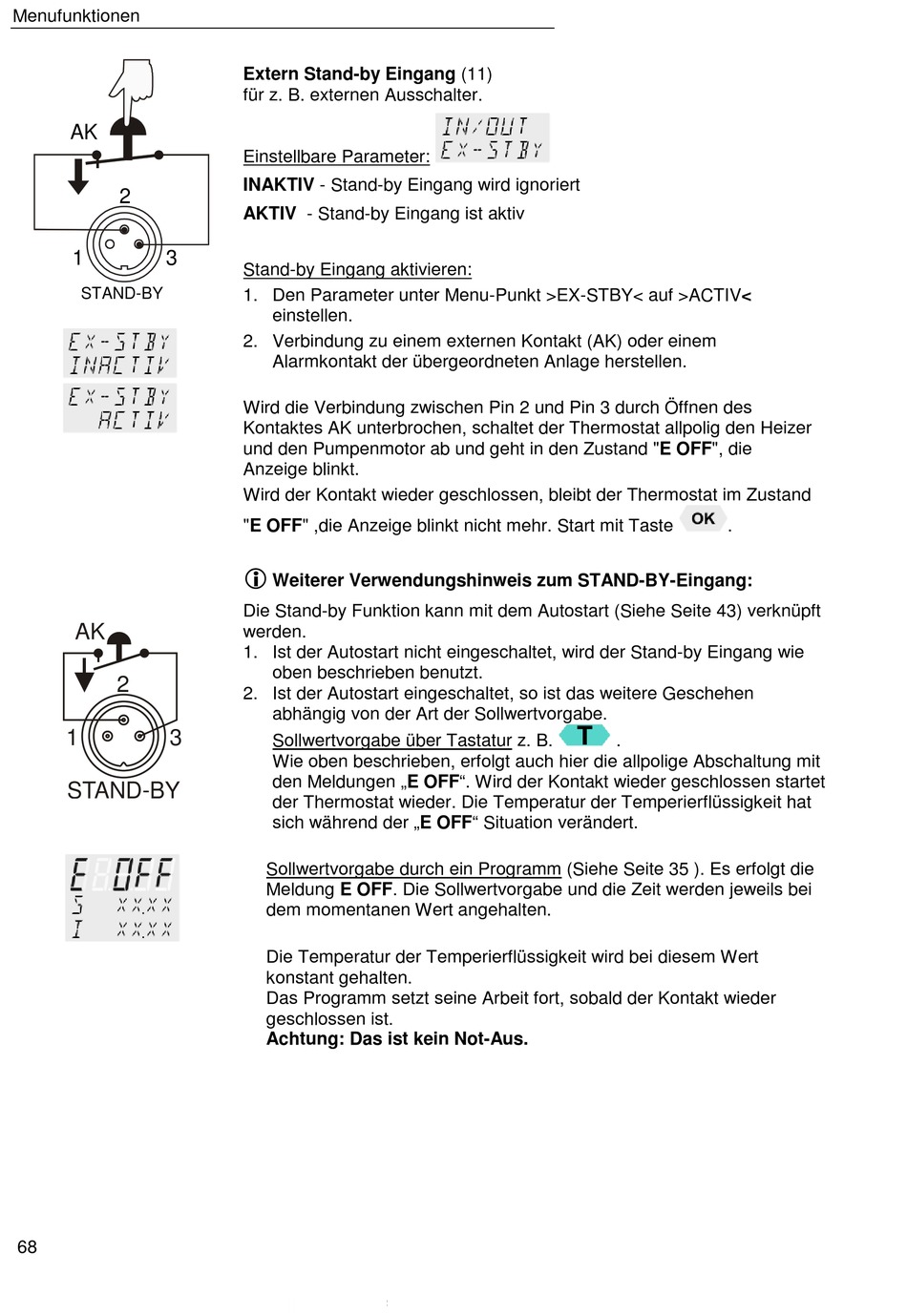

Extern Stand-by Eingang (11)
für z. B. externen Ausschalter.
Einstellbare Parameter:
INAKTIV - Stand-by Eingang wird ignoriert
AKTIV - Stand-by Eingang ist aktiv
Stand-by Eingang aktivieren:
1. Den Parameter unter Menu-Punkt >EX-STBY< auf >ACTIV<
einstellen.
2. Verbindung zu einem externen Kontakt (AK) oder einem
Alarmkontakt der übergeordneten Anlage herstellen.
Wird die Verbindung zwischen Pin 2 und Pin 3 durch Öffnen des
Kontaktes AK unterbrochen, schaltet der Thermostat allpolig den Heizer
und den Pumpenmotor ab und geht in den Zustand "E OFF", die
Anzeige blinkt.
Wird der Kontakt wieder geschlossen, bleibt der Thermostat im Zustand
"E OFF" ,die Anzeige blinkt nicht mehr. Start mit Taste
Weiterer Verwendungshinweis zum STAND-BY-Eingang:
Die Stand-by Funktion kann mit dem Autostart (Siehe Seite 43) verknüpft
werden.
1. Ist der Autostart nicht eingeschaltet, wird der Stand-by Eingang wie
oben beschrieben benutzt.
2. Ist der Autostart eingeschaltet, so ist das weitere Geschehen
abhängig von der Art der Sollwertvorgabe.
Sollwertvorgabe über Tastatur z. B.
Wie oben beschrieben, erfolgt auch hier die allpolige Abschaltung mit
den Meldungen „E OFF". Wird der Kontakt wieder geschlossen startet
der Thermostat wieder. Die Temperatur der Temperierflüssigkeit hat
sich während der „E OFF" Situation verändert.
Sollwertvorgabe durch ein Programm (Siehe Seite 35 ). Es erfolgt die
Meldung E OFF. Die Sollwertvorgabe und die Zeit werden jeweils bei
dem momentanen Wert angehalten.
Die Temperatur der Temperierflüssigkeit wird bei diesem Wert
konstant gehalten.
Das Programm setzt seine Arbeit fort, sobald der Kontakt wieder
geschlossen ist.
Achtung: Das ist kein Not-Aus.
.
.
