Einbau des Geschwindigkeitsgebers direkt am Getriebe
•
Tachowelle am Getriebe lösen und Geschwindigkeitsgeber auf
Getriebe aufschrauben. Gelöste Tachowelle auf den Geschwindig-
keitsgeber aufschrauben und die Kabel anschließen.
Kabelanschlüsse des Geschwindigkeitsgebers
Braun
-
Masse (Klemme 31)
Schwarz -
Stromversorgung (Klemme 15), 9 - 16V, 30 mA
Blau/Rot -

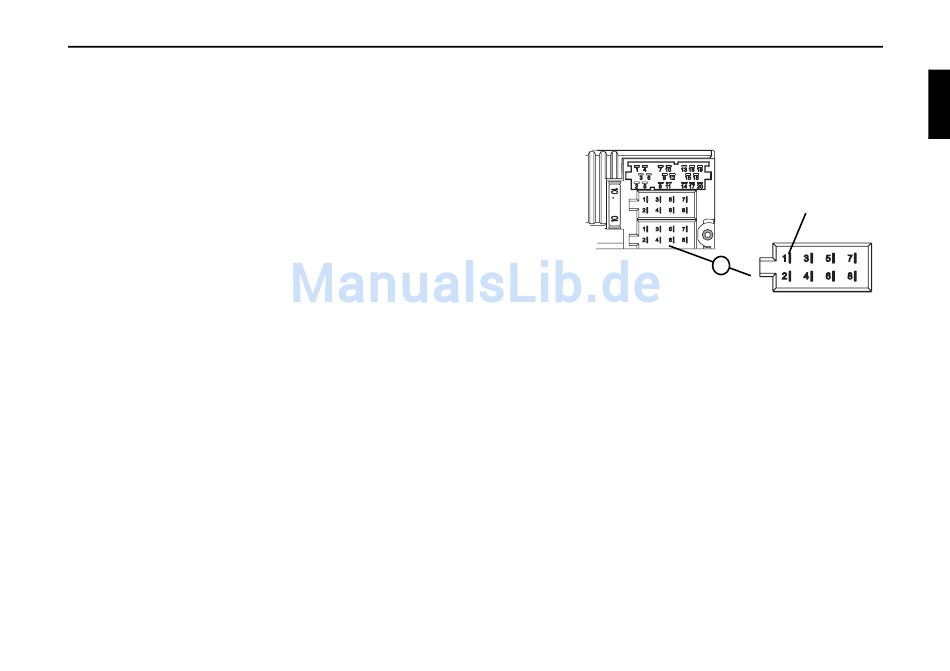

Signal für Kammer A Pin1
Einbau des Geschwindigkeitsgebers in die Tachowelle
Wenden Sie sich in diesem Fall an Ihren Fachhändler bzw. eine VDO
Niederlassung.
Einbauanleitung
GAL Signal
A
15
