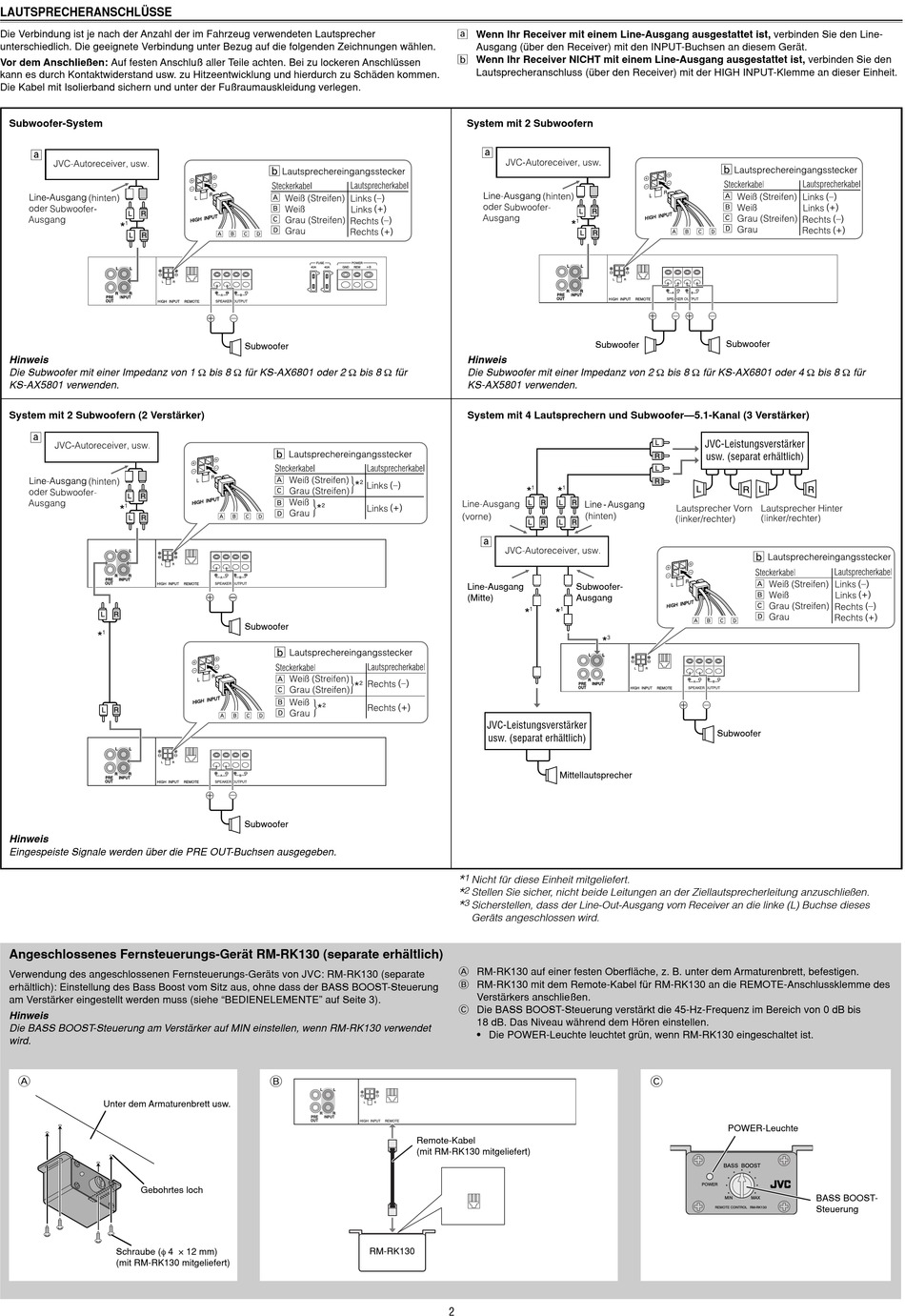

LAUTSPRECHERANSCHLÜSSE
Die Verbindung ist je nach der Anzahl der im Fahrzeug verwendeten Lautsprecher
unterschiedlich. Die geeignete Verbindung unter Bezug auf die folgenden Zeichnungen wählen.
Vor dem Anschließen: Auf festen Anschluß aller Teile achten. Bei zu lockeren Anschlüssen
kann es durch Kontaktwiderstand usw. zu Hitzeentwicklung und hierdurch zu Schäden kommen.
Die Kabel mit Isolierband sichern und unter der Fußraumauskleidung verlegen.
Subwoofer-System
Hinweis
Die Subwoofer mit einer Impedanz von 1 Ω bis 8 Ω für KS-AX6801 oder 2 Ω bis 8 Ω für
KS-AX5801 verwenden.
System mit 2 Subwoofern (2 Verstärker)
Hinweis
Eingespeiste Signale werden über die PRE OUT-Buchsen ausgegeben.
Angeschlossenes Fernsteuerungs-Gerät RM-RK130 (separate erhältlich)
Verwendung des angeschlossenen Fernsteuerungs-Geräts von JVC: RM-RK130 (separate
erhältlich): Einstellung des Bass Boost vom Sitz aus, ohne dass der BASS BOOST-Steuerung
am Verstärker eingestellt werden muss (siehe "BEDIENELEMENTE" auf Seite 3).
Hinweis
Die BASS BOOST-Steuerung am Verstärker auf MIN einstellen, wenn RM-RK130 verwendet
wird.
A
Unter dem Armaturenbrett usw.
Gebohrtes loch
Schraube (φ 4 × 12 mm)
(mit RM-RK130 mitgeliefert)
Subwoofer
Subwoofer
Subwoofer
B
Remote-Kabel
(mit RM-RK130 mitgeliefert)
RM-RK130
å Wenn Ihr Receiver mit einem Line-Ausgang ausgestattet ist, verbinden Sie den Line-
Ausgang (über den Receiver) mit den INPUT-Buchsen an diesem Gerät.
∫ Wenn Ihr Receiver NICHT mit einem Line-Ausgang ausgestattet ist, verbinden Sie den
Lautsprecheranschluss (über den Receiver) mit der HIGH INPUT-Klemme an dieser Einheit.
System mit 2 Subwoofern
Subwoofer
Hinweis
Die Subwoofer mit einer Impedanz von 2 Ω bis 8 Ω für KS-AX6801 oder 4 Ω bis 8 Ω für
KS-AX5801 verwenden.
System mit 4 Lautsprechern und Subwoofer—5.1-Kanal (3 Verstärker)
Line-Ausgang
Subwoofer-
(Mitte)
Ausgang
JVC-Leistungsverstärker
usw. (separat erhältlich)
Mittellautsprecher
1
*
Nicht für diese Einheit mitgeliefert.
*
2
Stellen Sie sicher, nicht beide Leitungen an der Ziellautsprecherleitung anzuschließen.
3
*
Sicherstellen, dass der Line-Out-Ausgang vom Receiver an die linke (L) Buchse dieses
Geräts angeschlossen wird.
A RM-RK130 auf einer festen Oberfl äche, z. B. unter dem Armaturenbrett, befestigen.
B RM-RK130 mit dem Remote-Kabel für RM-RK130 an die REMOTE-Anschlussklemme des
Verstärkers anschließen.
C Die BASS BOOST-Steuerung verstärkt die 45-Hz-Frequenz im Bereich von 0 dB bis
18 dB. Das Niveau während dem Hören einstellen.
• Die POWER-Leuchte leuchtet grün, wenn RM-RK130 eingeschaltet ist.
2
Subwoofer
JVC-Leistungsverstärker
usw. (separat erhältlich)
Subwoofer
C
POWER-Leuchte
BASS BOOST-
Steuerung
