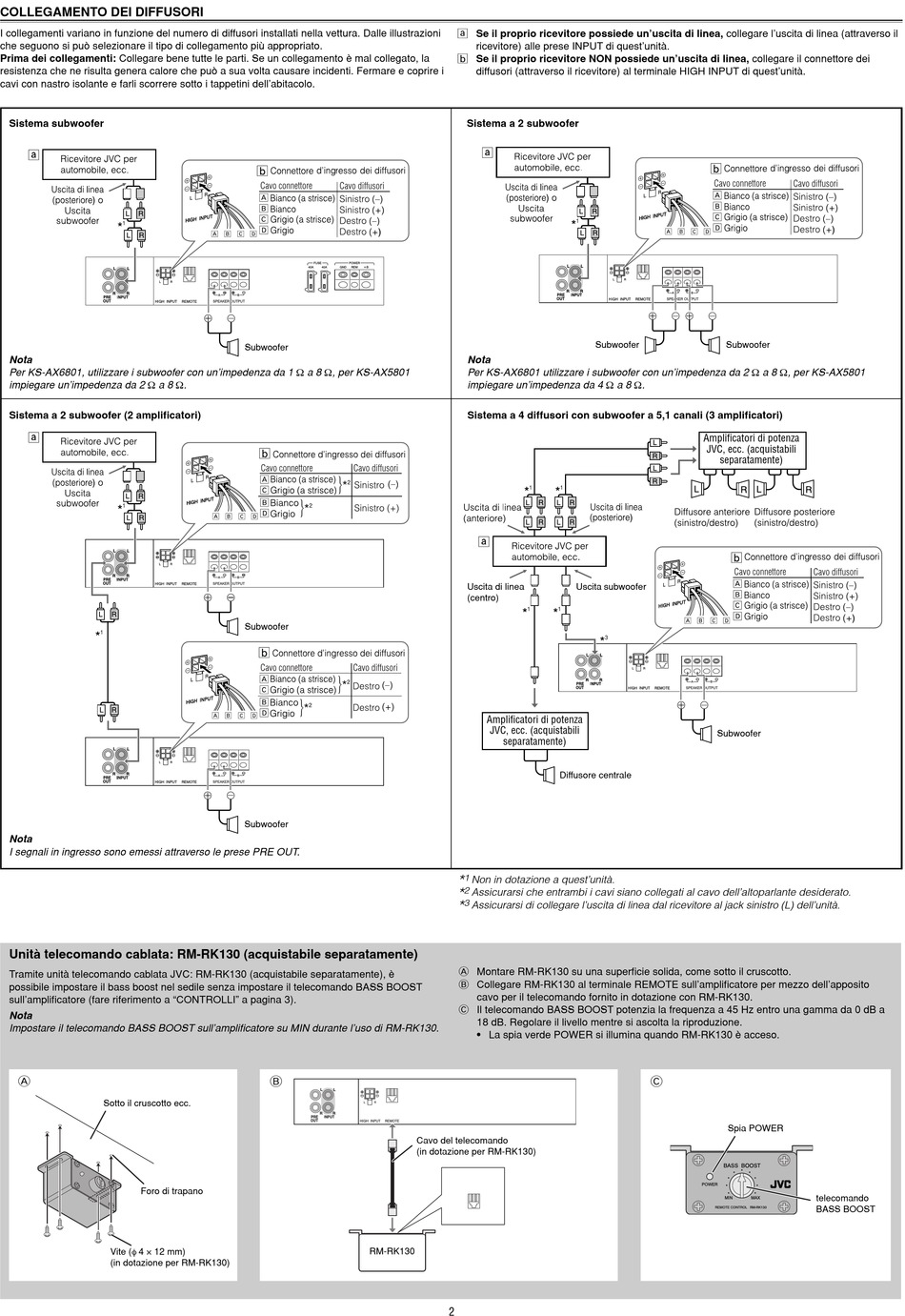

COLLEGAMENTO DEI DIFFUSORI

I collegamenti variano in funzione del numero di diffusori installati nella vettura. Dalle illustrazioni
che seguono si può selezionare il tipo di collegamento più appropriato.
Prima dei collegamenti: Collegare bene tutte le parti. Se un collegamento è mal collegato, la
resistenza che ne risulta genera calore che può a sua volta causare incidenti. Fermare e coprire i
cavi con nastro isolante e farli scorrere sotto i tappetini dell'abitacolo.
Sistema subwoofer
Nota
Per KS-AX6801, utilizzare i subwoofer con un'impedenza da 1 Ω a 8 Ω, per KS-AX5801
impiegare un'impedenza da 2 Ω a 8 Ω.
Sistema a 2 subwoofer (2 amplifi catori)
Nota
I segnali in ingresso sono emessi attraverso le prese PRE OUT.
Unità telecomando cablata: RM-RK130 (acquistabile separatamente)
Tramite unità telecomando cablata JVC: RM-RK130 (acquistabile separatamente), è
possibile impostare il bass boost nel sedile senza impostare il telecomando BASS BOOST
sull'amplifi catore (fare riferimento a "CONTROLLI" a pagina 3).
Nota
Impostare il telecomando BASS BOOST sull'amplifi catore su MIN durante l'uso di RM-RK130.
A
Sotto il cruscotto ecc.
Foro di trapano
Vite (φ 4 × 12 mm)
(in dotazione per RM-RK130)
Subwoofer
Subwoofer
Subwoofer
B
Cavo del telecomando
(in dotazione per RM-RK130)
RM-RK130
å Se il proprio ricevitore possiede un'uscita di linea, collegare l'uscita di linea (attraverso il
ricevitore) alle prese INPUT di quest'unità.
∫ Se il proprio ricevitore NON possiede un'uscita di linea, collegare il connettore dei
diffusori (attraverso il ricevitore) al terminale HIGH INPUT di quest'unità.
Sistema a 2 subwoofer
Subwoofer
Nota
Per KS-AX6801 utilizzare i subwoofer con un'impedenza da 2 Ω a 8 Ω, per KS-AX5801
impiegare un'impedenza da 4 Ω a 8 Ω.
Sistema a 4 diffusori con subwoofer a 5,1 canali (3 amplifi catori)
Uscita di linea Uscita subwoofer
(centro)
Amplifi catori di potenza
JVC, ecc. (acquistabili
separatamente)
Diffusore centrale
1
*
Non in dotazione a quest'unità.
* 2
Assicurarsi che entrambi i cavi siano collegati al cavo dell'altoparlante desiderato.
3
* Assicurarsi di collegare l'uscita di linea dal ricevitore al jack sinistro (L) dell'unità.
A Montare RM-RK130 su una superfi cie solida, come sotto il cruscotto.
B Collegare RM-RK130 al terminale REMOTE sull'amplifi catore per mezzo dell'apposito
cavo per il telecomando fornito in dotazione con RM-RK130.
C Il telecomando BASS BOOST potenzia la frequenza a 45 Hz entro una gamma da 0 dB a
18 dB. Regolare il livello mentre si ascolta la riproduzione.
• La spia verde POWER si illumina quando RM-RK130 è acceso.
2
Subwoofer
Amplifi catori di potenza
JVC, ecc. (acquistabili
separatamente)
Subwoofer
C
Spia POWER
telecomando
BASS BOOST
