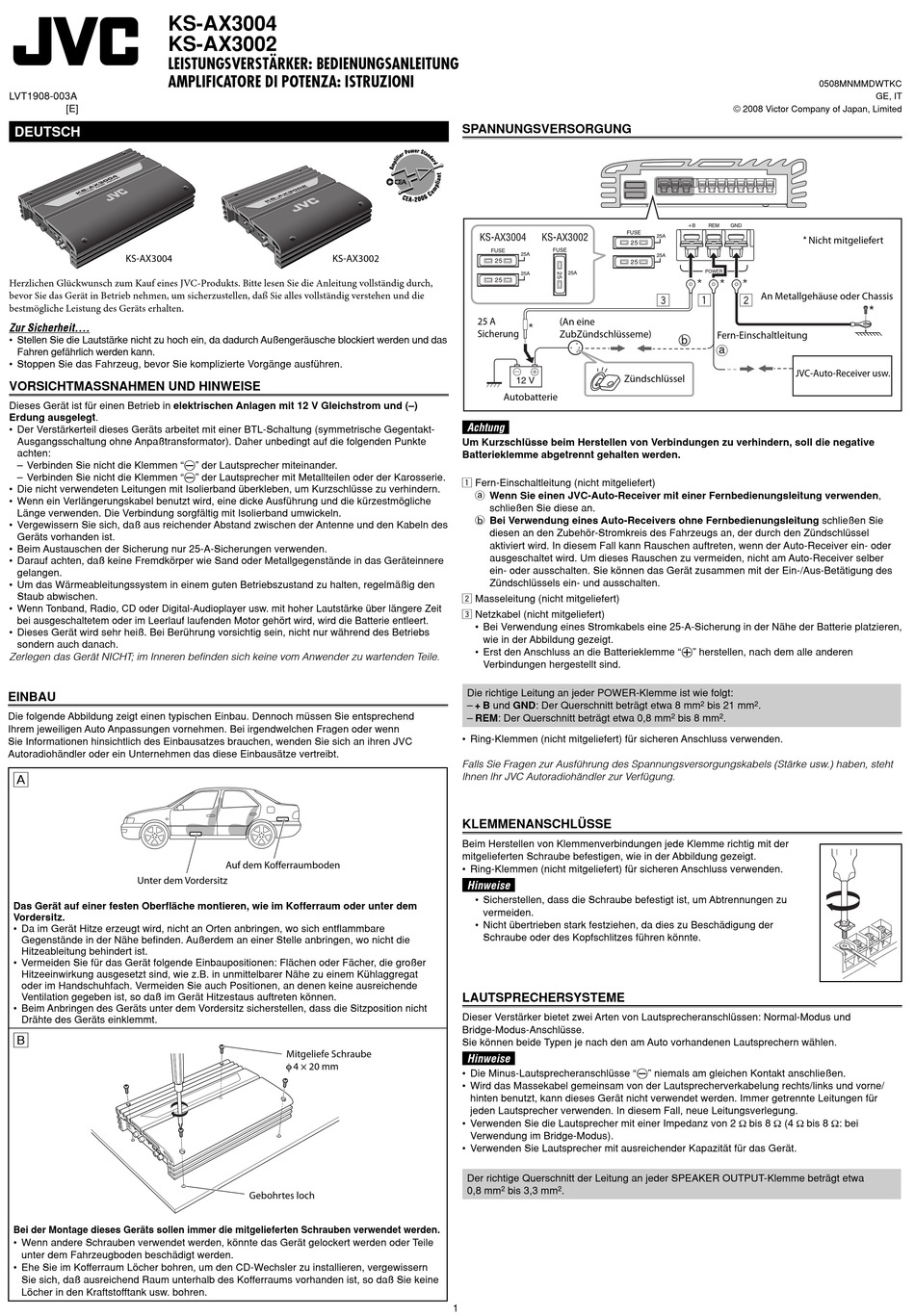

JVC KS-AX3002 Bedienungsanleitung

KS-AX3004
KS-AX3002
LEISTUNGSVERSTÄRKER: BEDIENUNGSANLEITUNG
AMPLIFICATORE DI POTENZA: ISTRUZIONI
LVT1908-003A
[E]
DEUTSCH
KS-AX3004
Herzlichen Glückwunsch zum Kauf eines JVC-Produkts. Bitte lesen Sie die Anleitung vollständig durch,
bevor Sie das Gerät in Betrieb nehmen, um sicherzustellen, daß Sie alles vollständig verstehen und die
bestmögliche Leistung des Geräts erhalten.
Zur Sicherheit....
• Stellen Sie die Lautstärke nicht zu hoch ein, da dadurch Außengeräusche blockiert werden und das
Fahren gefährlich werden kann.
• Stoppen Sie das Fahrzeug, bevor Sie komplizierte Vorgänge ausführen.
VORSICHTMASSNAHMEN UND HINWEISE
Dieses Gerät ist für einen Betrieb in elektrischen Anlagen mit 12 V Gleichstrom und (–)
Erdung ausgelegt.
• Der Verstärkerteil dieses Geräts arbeitet mit einer BTL-Schaltung (symmetrische Gegentakt-
Ausgangsschaltung ohne Anpaßtransformator). Daher unbedingt auf die folgenden Punkte
achten:
– Verbinden Sie nicht die Klemmen "·" der Lautsprecher miteinander.
– Verbinden Sie nicht die Klemmen "·" der Lautsprecher mit Metallteilen oder der Karosserie.
• Die nicht verwendeten Leitungen mit Isolierband überkleben, um Kurzschlüsse zu verhindern.
• Wenn ein Verlängerungskabel benutzt wird, eine dicke Ausführung und die kürzestmögliche
Länge verwenden. Die Verbindung sorgfältig mit Isolierband umwickeln.
• Vergewissern Sie sich, daß aus reichender Abstand zwischen der Antenne und den Kabeln des
Geräts vorhanden ist.
• Beim Austauschen der Sicherung nur 25-A-Sicherungen verwenden.
• Darauf achten, daß keine Fremdkörper wie Sand oder Metallgegenstände in das Geräteinnere
gelangen.
• Um das Wärmeableitungssystem in einem guten Betriebszustand zu halten, regelmäßig den
Staub abwischen.
• Wenn Tonband, Radio, CD oder Digital-Audioplayer usw. mit hoher Lautstärke über längere Zeit
bei ausgeschaltetem oder im Leerlauf laufenden Motor gehört wird, wird die Batterie entleert.
• Dieses Gerät wird sehr heiß. Bei Berührung vorsichtig sein, nicht nur während des Betriebs
sondern auch danach.
Zerlegen das Gerät NICHT; im Inneren befi nden sich keine vom Anwender zu wartenden Teile.
EINBAU
Die folgende Abbildung zeigt einen typischen Einbau. Dennoch müssen Sie entsprechend
Ihrem jeweiligen Auto Anpassungen vornehmen. Bei irgendwelchen Fragen oder wenn
Sie Informationen hinsichtlich des Einbausatzes brauchen, wenden Sie sich an ihren JVC
Autoradiohändler oder ein Unternehmen das diese Einbausätze vertreibt.
Å
Unter dem Vordersitz
Das Gerät auf einer festen Oberfl äche montieren, wie im Kofferraum oder unter dem
Vordersitz.
• Da im Gerät Hitze erzeugt wird, nicht an Orten anbringen, wo sich entflammbare
Gegenstände in der Nähe befinden. Außerdem an einer Stelle anbringen, wo nicht die
Hitzeableitung behindert ist.
• Vermeiden Sie für das Gerät folgende Einbaupositionen: Flächen oder Fächer, die großer
Hitzeeinwirkung ausgesetzt sind, wie z.B. in unmittelbarer Nähe zu einem Kühlaggregat
oder im Handschuhfach. Vermeiden Sie auch Positionen, an denen keine ausreichende
Ventilation gegeben ist, so daß im Gerät Hitzestaus auftreten können.
• Beim Anbringen des Geräts unter dem Vordersitz sicherstellen, dass die Sitzposition nicht
Drähte des Geräts einklemmt.
ı
Bei der Montage dieses Geräts sollen immer die mitgelieferten Schrauben verwendet werden.
• Wenn andere Schrauben verwendet werden, könnte das Gerät gelockert werden oder Teile
unter dem Fahrzeugboden beschädigt werden.
• Ehe Sie im Kofferraum Löcher bohren, um den CD-Wechsler zu installieren, vergewissern
Sie sich, daß ausreichend Raum unterhalb des Kofferraums vorhanden ist, so daß Sie keine
Löcher in den Kraftstofftank usw. bohren.
KS-AX3002
Auf dem Kofferraumboden
Mitgeliefe Schraube
φ 4 × 20 mm
Gebohrtes loch
SPANNUNGSVERSORGUNG
25 A (An eine
Sicherung ZubZündschlüsseme)
Zündschlüssel
Autobatterie
Achtung
Um Kurzschlüsse beim Herstellen von Verbindungen zu verhindern, soll die negative
Batterieklemme abgetrennt gehalten werden.
1 Fern-Einschaltleitung (nicht mitgeliefert)
a Wenn Sie einen JVC-Auto-Receiver mit einer Fernbedienungsleitung verwenden,
schließen Sie diese an.
b Bei Verwendung eines Auto-Receivers ohne Fernbedienungsleitung schließen Sie
diesen an den Zubehör-Stromkreis des Fahrzeugs an, der durch den Zündschlüssel
aktiviert wird. In diesem Fall kann Rauschen auftreten, wenn der Auto-Receiver ein- oder
ausgeschaltet wird. Um dieses Rauschen zu vermeiden, nicht am Auto-Receiver selber
ein- oder ausschalten. Sie können das Gerät zusammen mit der Ein-/Aus-Betätigung des
Zündschlüssels ein- und ausschalten.
2 Masseleitung (nicht mitgeliefert)
3 Netzkabel (nicht mitgeliefert)
• Bei Verwendung eines Stromkabels eine 25-A-Sicherung in der Nähe der Batterie platzieren,
wie in der Abbildung gezeigt.
• Erst den Anschluss an die Batterieklemme "ª" herstellen, nach dem alle anderen
Verbindungen hergestellt sind.
Die richtige Leitung an jeder POWER-Klemme ist wie folgt:
– + B und GND: Der Querschnitt beträgt etwa 8 mm
– REM: Der Querschnitt beträgt etwa 0,8 mm
• Ring-Klemmen (nicht mitgeliefert) für sicheren Anschluss verwenden.
Falls Sie Fragen zur Ausführung des Spannungsversorgungskabels (Stärke usw.) haben, steht
lhnen lhr JVC Autoradiohändler zur Verfügung.
KLEMMENANSCHLÜSSE
Beim Herstellen von Klemmenverbindungen jede Klemme richtig mit der
mitgelieferten Schraube befestigen, wie in der Abbildung gezeigt.
• Ring-Klemmen (nicht mitgeliefert) für sicheren Anschluss verwenden.
Hinweise
• Sicherstellen, dass die Schraube befestigt ist, um Abtrennungen zu
vermeiden.
• Nicht übertrieben stark festziehen, da dies zu Beschädigung der
Schraube oder des Kopfschlitzes führen könnte.
LAUTSPRECHERSYSTEME
Dieser Verstärker bietet zwei Arten von Lautsprecheranschlüssen: Normal-Modus und
Bridge-Modus-Anschlüsse.
Sie können beide Typen je nach den am Auto vorhandenen Lautsprechern wählen.
Hinweise
• Die Minus-Lautsprecheranschlüsse "·" niemals am gleichen Kontakt anschließen.
• Wird das Massekabel gemeinsam von der Lautsprecherverkabelung rechts/links und vorne/
hinten benutzt, kann dieses Gerät nicht verwendet werden. Immer getrennte Leitungen für
jeden Lautsprecher verwenden. In diesem Fall, neue Leitungsverlegung.
• Verwenden Sie die Lautsprecher mit einer Impedanz von 2 Ω bis 8 Ω (4 Ω bis 8 Ω: bei
Verwendung im Bridge-Modus).
• Verwenden Sie Lautsprecher mit ausreichender Kapazität für das Gerät.
Der richtige Querschnitt der Leitung an jeder SPEAKER OUTPUT-Klemme beträgt etwa
2 2
0,8 mm bis 3,3 mm .
1
0508MNMMDWTKC
© 2008 Victor Company of Japan, Limited
* Nicht mitgeliefert
An Metallgehäuse oder Chassis
Fern-Einschaltleitung
JVC-Auto-Receiver usw.
2 bis 21 mm 2 .
2 bis 8 mm 2 .
