LAUTSPRECHERSYSTEME
Unbedingt auf die folgenden Punkte achten:
• Die Minus-Lautsprecheranschlüsse "·" niemals am gleichen Kontakt anschließen.
• Wenn die gleiche Leitung zum Anschließen aller Lautsprecher verwendet wird, kann dieses
Gerät nicht verwendet werden. Immer getrennte Leitungen für jeden Lautsprecher verwenden.
In diesem Fall, neue Leitungsverlegung.

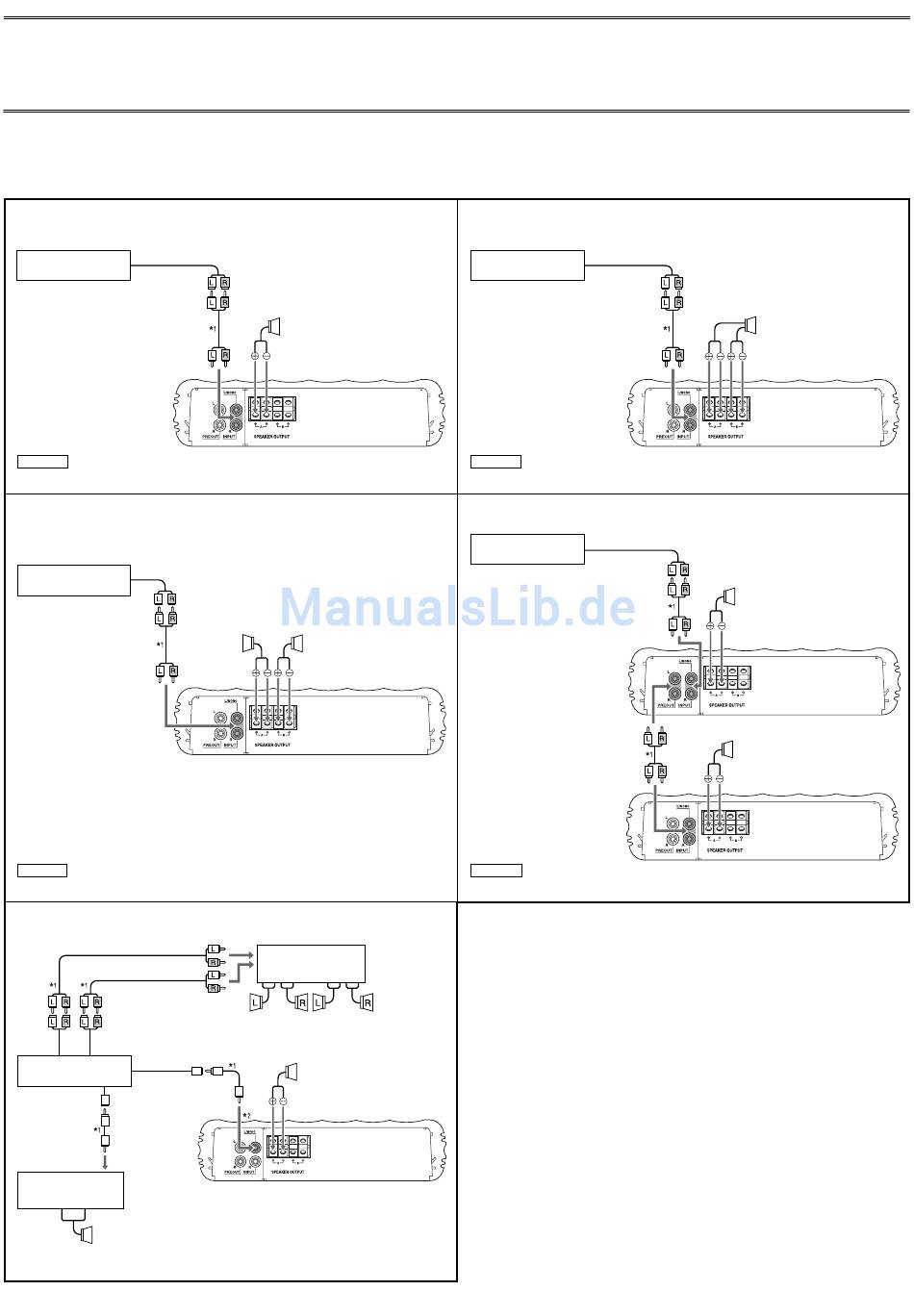

LAUTSPRECHERANSCHLÜSSE
Die Verbindung ist je nach der Anzahl der im Fahrzeug verwendeten Lautsprecher
unterschiedlich. Die geeignete Verbindung unter Bezug auf die folgenden Zeichnungen wählen.
Vor dem Anschließen:
• Auf festen Anschluß aller Teile achten. Bei zu lockeren Anschlüssen kann es durch
Kontaktwiderstand usw. zu Hitzeentwicklung und hierdurch zu Schäden kommen. Die Kabel mit
Isolierband sichern und unter der Fußraumauskleidung verlegen.
Subwoofer-System
Line-Ausgang (hinten) oder
Subwoofer-Ausgang
JVC-Auto-Receiver usw.
Hinweis
Verwenden Sie einen Subwoofer mit einer Impedanz von 2 Ω bis 8 Ω.
System mit 2 Subwoofern
Line-Ausgang (hinten) oder
Subwoofer-Ausgang
JVC-Auto-Receiver usw.
Hinweis
Verwenden Sie die Subwoofer mit einer Impedanz von 4 Ω bis 8 Ω.
System mit 5 Lautsprechern und Subwoofer—5.1-Kanal (3 Verstärker)
Line-
Line-Ausgang
Ausgang
(vorne)
(hinten)
Subwoofer-
Ausgang
JVC-Auto-Receiver usw.
Line-Ausgang
(mitte)
JVC-Leistungsverstärker
usw.
(separat erhältlich)
Mittellautsprecher
Subwoofer
Subwoofer
Subwoofer
JVC-Leistungsverstärker
usw.
(separat erhältlich)
Vorderer
Hinterer
Lautsprecher
Lautsprecher
(links/rechts)
(links/rechts)
Subwoofer
• Verwenden Sie die Lautsprecher mit einer Impedanz von 2 Ω bis 8 Ω.
• Verwenden Sie Lautsprecher mit ausreichender Kapazität für die Einheit.
Den Line-Ausgang vom Receiver an die INPUT-Buchsen des Geräts mit RCA-Klinkenka-
beln anschließen (nicht mit diesem Gerät mitgeliefert).
Subwoofer-System (2-Kanal-Ausgang)
Line-Ausgang (hinten) oder
Subwoofer-Ausgang
JVC-Auto-Receiver usw.
Hinweis
Verwenden Sie die Subwoofer mit einer Impedanz von 4 Ω bis 8 Ω.
System mit 2 Subwoofern (2 Verstärker)
Line-Ausgang (hinten) oder
Subwoofer-Ausgang
JVC-Auto-Receiver usw.
Hinweis
Eingespeiste Signale werden über die PRE OUT-Buchsen ausgegeben.
*
1
RCA-Klinkenkabel (nicht mit diesem Gerät mitgeliefert)
*
2
Sicherstellen, dass der Line-Out-Ausgang vom Receiver an die linke (L/MONO) Buchse
dieses Geräts angeschlossen wird.
2
Subwoofer
Subwoofer
Subwoofer
