LAUTSPRECHERSYSTEME
Unbedingt auf die folgenden Punkte achten:
• Die Minus-Lautsprecheranschlüsse "·" niemals am gleichen Kontakt anschließen.
• Wird das Massekabel gemeinsam von der Lautsprecherverkabelung rechts/links und vorne/
hinten benutzt, kann dieses Gerät nicht verwendet werden. Immer getrennte Leitungen für
jeden Lautsprecher verwenden. In diesem Fall, neue Leitungsverlegung.
• Verwenden Sie die Lautsprecher mit einer Impedanz von 2 Ω bis 8 Ω (4 Ω bis 8 Ω: bei
Verwendung im Bridge-Modus).
• Verwenden Sie Lautsprecher mit ausreichender Kapazität für die Einheit.

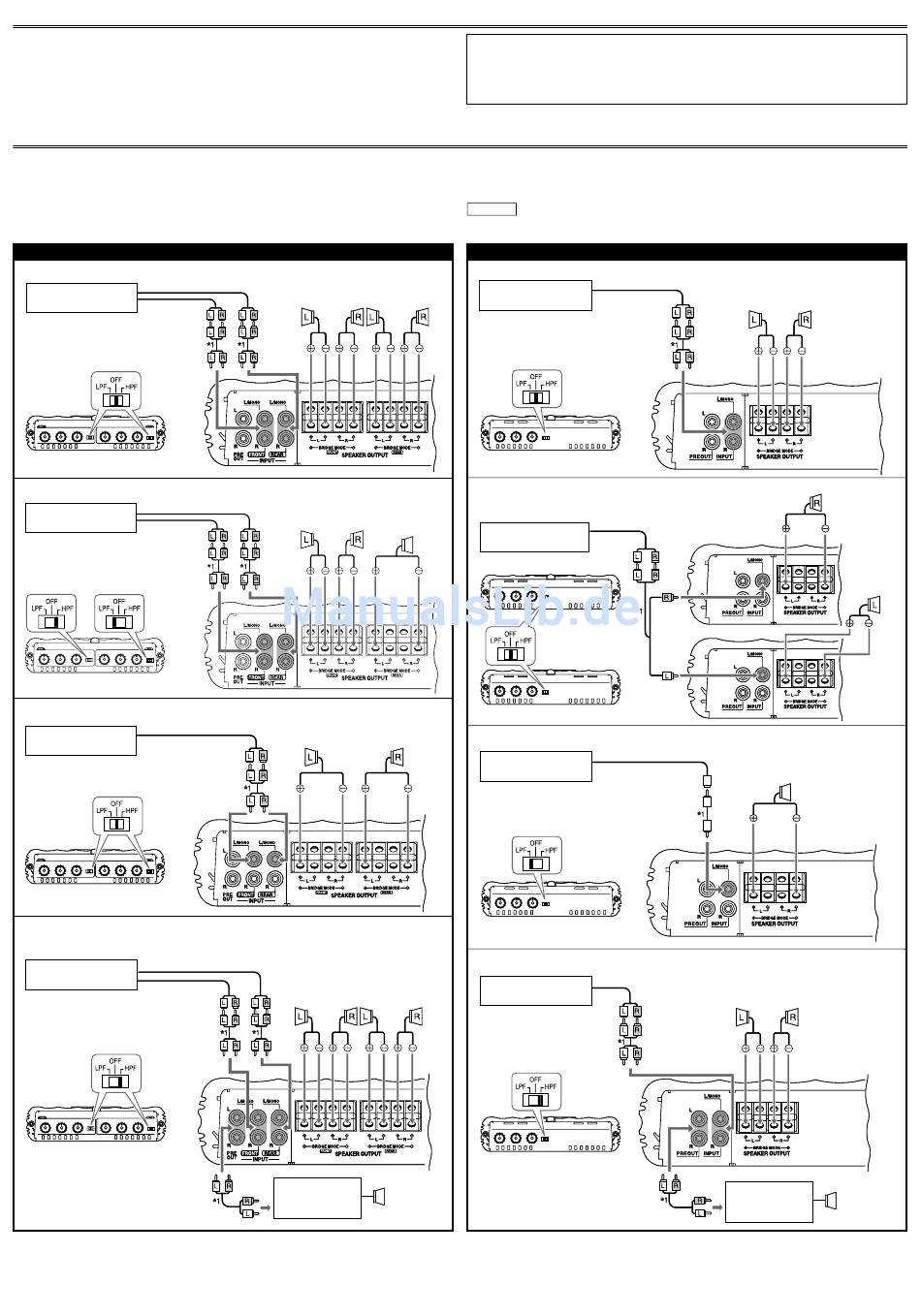

LAUTSPRECHERANSCHLÜSSE
Die Verbindung ist je nach der Anzahl der im Fahrzeug verwendeten Lautsprecher
unterschiedlich. Die geeignete Verbindung unter Bezug auf die folgenden Zeichnungen wählen.
Vor dem Anschließen:
• Auf festen Anschluß aller Teile achten. Bei zu lockeren Anschlüssen kann es durch
Kontaktwiderstand usw. zu Hitzeentwicklung und hierdurch zu Schäden kommen. Die Kabel mit
Isolierband sichern und unter der Fußraumauskleidung verlegen.
KS-AR8004D
4-Lautsprecher-System
Line-Ausgang (hinten)
JVC-Auto-Receiver usw.
Line-Ausgang
(vorne)
CROSSOVER-
Filter Schalter
Bedienfeld
2-Lautsprecher-System plus Subwoofer—Bridge Mode (Bridge-Modus)*
Line-Ausgang (hinten) oder Subwoofer-Ausgang
JVC-Auto-Receiver usw.
Line-Ausgang
(Vorne)
CROSSOVER-Filter Schalter
Bedienfeld
2-Lautsprecher-System—Bridge Mode (Bridge-Modus)*
Line-Ausgang
JVC-Auto-Receiver usw.
CROSSOVER-
Filter Schalter
Bedienfeld
4-Lautsprecher-System plus Subwoofer (PRE OUT)
Abgemischte Signale werden über die PRE OUT-Buchsen ausgegeben.
Line-Ausgang (hinten)
JVC-Auto-Receiver usw.
Line-Ausgang (vorne)
CROSSOVER-
Filter Schalter
Bedienfeld
*
1
RCA-Klinkenkabel (nicht mit diesem Gerät mitgeliefert)
*
2
Bridge Mode (Bridge-Modus): Sicherstellen, dass der Line-Out-Ausgang vom Receiver an die linke (L/MONO) Buchse dieses Geräts angeschlossen wird.
Vorderer
Hinterer
Lautsprecher
Lautsprecher
(links/rechts)
(links/rechts)
2
Vorderer Lautsprecher
(links/rechts)
Subwoofer
2
Vorderer Lautsprecher
(links/rechts)
Vorderer
Hinterer
Lautsprecher
Lautsprecher
(links/rechts)
(links/rechts)
JVC-
Subwoofer-
Leistungsverstärker:
System
KS-AR8001D
Für KS-AR8004D:
Bei Anschluss von 4 Lautsprechern an die Einheit werden abgemischte Signale (vorne und
hinten) über die PRE OUT-Buchsen ausgegeben.
Für KS-AR8002D:
Eingespeiste Signale werden über die PRE OUT-Buchsen ausgegeben.
Den Line-Ausgang vom Receiver an die INPUT-Buchsen des Geräts mit RCA-
Klinkenkabeln anschließen (nicht mit diesem Gerät mitgeliefert).
• Immer sicherstellen,dass der CROSSOVER Filterschalter eingestellt wird, wie in dern folgenden
Abbilldungen dargestellt. (Siehe auch "BEDIENELEMENTE" auf Seite 3.)
Hinweis
Nicht den CROSSOVER-Filterschalter einstellen, während das Gerät eingeschaltet ist.
KS-AR8002D
2-Lautsprecher-System
Line-Ausgang
JVC-Auto-Receiver usw.
CROSSOVER-
Filter Schalter
Bedienfeld
2-Lautsprecher-System (2 Verstärker)—Bridge Mode (Bridge-Modus)*
Line-Ausgang
JVC-Auto-Receiver usw.
Bedienfeld
CROSSOVER-
Filter Schalter
Bedienfeld
Subwoofer-System (5.1channel-Receiver)—Bridge Mode (Bridge-Modus)*
Subwoofer-Ausgang
JVC-Auto-Receiver usw.
CROSSOVER-
Filter Schalter
Bedienfeld
2-Lautsprecher-System plus Subwoofer (PRE OUT)
Line-Ausgang
JVC-Auto-Receiver usw.
CROSSOVER-
Filter Schalter
Bedienfeld
2
Linker
Rechter
Lautsprecher
Lautsprecher
2
Rechter
Lautsprecher
Linker
Lautsprecher
2
Subwoofer
Rechter
Linker
Lautsprecher
Lautsprecher
JVC-
Subwoofer-
Leistungsverstärker:
System
KS-AR8001D
