LANCOM 1811n
Wireless
LANCOM 1821+
Wireless ADSL
³
LANCOM 1811n
Wireless
³
LANCOM 1821+
Wireless ADSL
·
»
¿
LANCOM 1811n
Wireless
´
²
¶
º
LANCOM 1821+
Wireless ADSL
¾
µ
LANCOM 1811n
Wireless
µ
LANCOM 1821+
Wireless ADSL

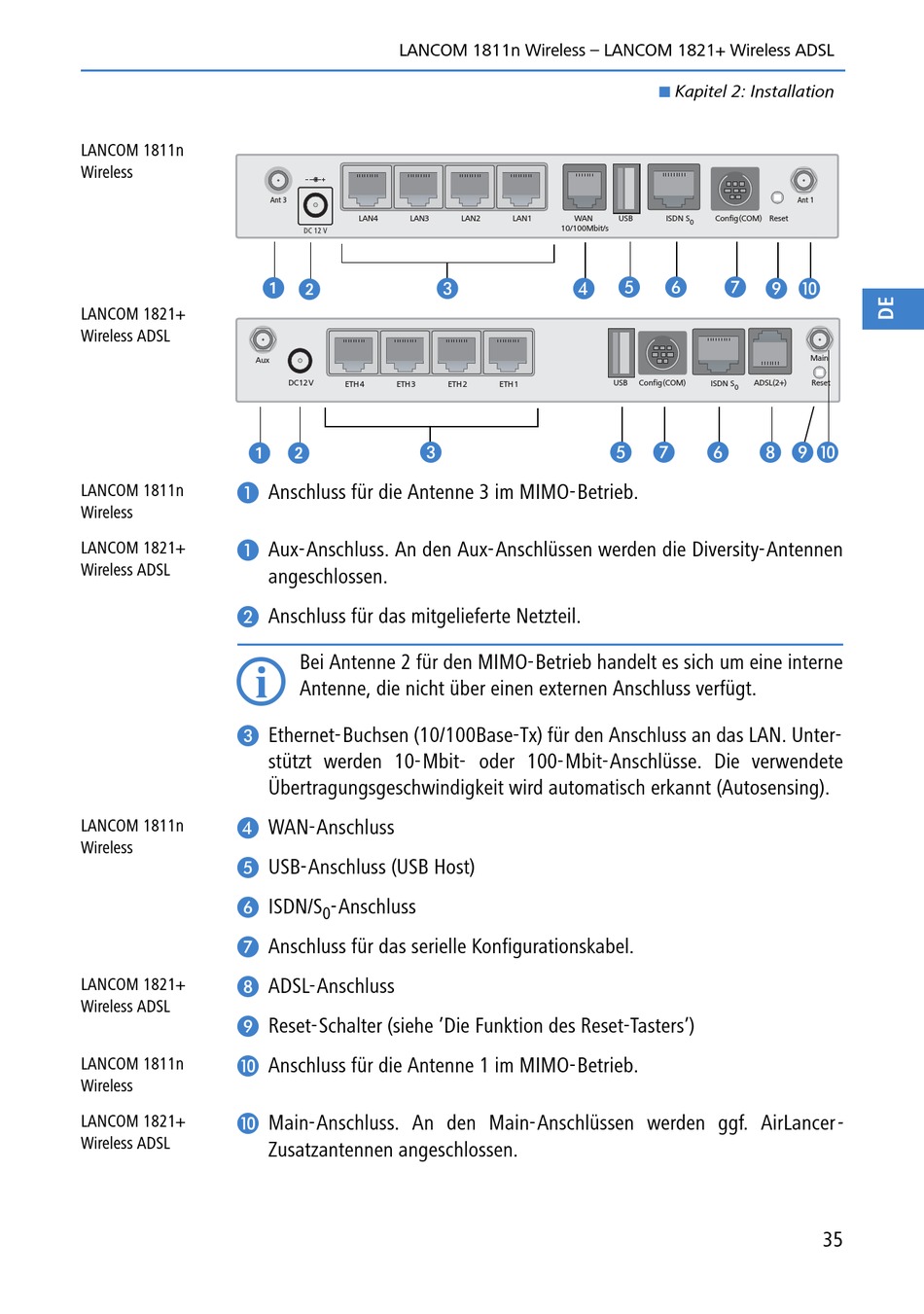

LANCOM 1811n Wireless – LANCOM 1821+ Wireless ADSL
Ant 3
LAN4
LAN3
Aux
DC12V
ETH4
ETH3
»
Anschluss für die Antenne 3 im MIMO-Betrieb.
Aux-Anschluss. An den Aux-Anschlüssen werden die Diversity-Antennen
angeschlossen.
Anschluss für das mitgelieferte Netzteil.
Bei Antenne 2 für den MIMO-Betrieb handelt es sich um eine interne
Antenne, die nicht über einen externen Anschluss verfügt.
Ethernet-Buchsen (10/100Base-Tx) für den Anschluss an das LAN. Unter-
stützt werden 10-Mbit- oder 100-Mbit-Anschlüsse. Die verwendete
Übertragungsgeschwindigkeit wird automatisch erkannt (Autosensing).
WAN-Anschluss
USB-Anschluss (USB Host)
ISDN/S
-Anschluss
0
Anschluss für das serielle Konfigurationskabel.
ADSL-Anschluss
Reset-Schalter (siehe 'Die Funktion des Reset-Tasters')
Anschluss für die Antenne 1 im MIMO-Betrieb.
Main-Anschluss. An den Main-Anschlüssen werden ggf. AirLancer
Zusatzantennen angeschlossen.
LAN2
LAN1
WAN
10/100Mbit/s
»
¿
ETH2
ETH1
´
Kapitel 2: Installation
USB
ISDN S
Config(COM)
Reset
0
´
²
¶
¾ µ
USB
Config
(COM)
ADSL(2+)
ISDN S
0
¶
²
º ¾ µ
Ant 1
Main
Reset
-
35
