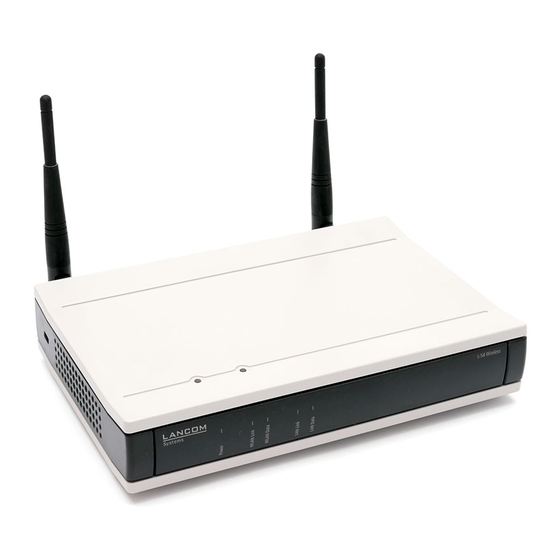

LANCOM L-54g Wireless Handbuch

Vorschau ausblenden Andere Handbücher für L-54g Wireless:
Inhaltsverzeichnis

Werbung

Quicklinks

. . . c o n n e c t i n g
LANCOM L-54g Wireless
LANCOM L-54ag Wireless
LANCOM L-54 dual Wireless
Handbuch
Manual
y o u r
b u s i n e s s

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für LANCOM L-54g Wireless

Inhaltszusammenfassung für LANCOM L-54g Wireless

  • Seite 1 . . . c o n n e c t i n g y o u r b u s i n e s s LANCOM L-54g Wireless LANCOM L-54ag Wireless LANCOM L-54 dual Wireless Handbuch Manual...
  • Seite 2 LANCOM L-54g Wireless LANCOM L-54ag Wireless LANCOM L-54 dual Wireless...
  • Seite 3 Alle übrigen verwendeten Namen und Bezeichnungen können Marken oder eingetragene Marken ihrer jeweiligen Eigen- tümer sein. LANCOM Systems behält sich vor, die genannten Daten ohne Ankündigung zu ändern und übernimmt keine Gewähr für technische Ungenauigkeiten und/oder Auslassungen. Produkte von LANCOM Systems enthalten Software, die vom „OpenSSL Project“ für die Verwendung im „OpenSSL Toolkit“...

  • Seite 4: Ein Wort Vorab

    LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Ein Wort vorab Ein Wort vorab Vielen Dank für Ihr Vertrauen! Die Modelle LANCOM L-54g Wireless, LANCOM L-54ag Wireless und LANCOM L-54 dual Wireless bieten professionelle Access-Point Technologie und ein Maximum an WLAN Performance.
  • Seite 5 LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Ein Wort vorab Zusätzlich bitten wir Sie, sich auf unserer Internet-Seite www.lancom.de über technische Weiterentwicklungen und aktuelle Hinweise zu Ihrem Produkt zu informieren und ggf. neue Software-Versionen herunterzuladen.
  • Seite 6 LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Ein Wort vorab Sollten Sie zu den in diesem Handbuch besprochenen Themen noch  Fragen haben oder zusätzliche Hilfe benötigen, steht Ihnen unser Internet-Server www.lancom.de rund um die Uhr zur Verfügung. Hier finden Sie im Bereich 'Support' viele Antworten auf „häufig gestellte...

  • Seite 7: Inhaltsverzeichnis

    LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Inhalt Inhalt 1 Einleitung 1.1 Was ist ein Funk-LAN? 1.1.1 Betriebsarten von Funk-LANs und Access Points 1.2 Was kann Ihr LANCOM? 2 Installation 2.1 Lieferumfang 2.2 Systemvoraussetzungen 2.2.1 Konfiguration der LANCOM-Geräte 2.2.2 Betrieb der Access Points im Managed-Modus...
  • Seite 8 LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Inhalt (Closed Network) 4.1.2 Zugangskontrolle über MAC-Adresse 4.1.3 LANCOM Enhanced Passphrase Security 4.1.4 Verschlüsselung des Datentransfers 4.1.5 802.1x / EAP 4.1.6 IPSec-over-WLAN 4.2 Tipps für den richtigen Umgang mit Schlüsseln und Passphrases 41 4.3 Der Sicherheits-Assistent...
  • Seite 9 LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Inhalt 7 Optionen und Zubehör 7.1 Optionale AirLancer Extender Antennen 7.1.1 Antenna Diversity 7.1.2 Installation der AirLancer Extender Antennen 7.2 LANCOM Public Spot Option 8 Rat & Hilfe 8.1 Es wird keine DSL-Verbindung aufgebaut...

  • Seite 10: Einleitung

    LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 1: Einleitung 1 Einleitung Was ist ein Funk-LAN? Die folgenden Abschnitte beschreiben allgemein die Funktionalität  von Funknetzwerken. Welche Funktionen von Ihrem Gerät unterstützt werden, können Sie der weiter unten stehenden Tabelle 'Was kann Ihr LANCOM' entnehmen.

  • Seite 11: Was Kann Ihr Lancom

    LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 1: Einleitung Einfache, direkte Verbindung zwischen Endgeräten ohne Access Point (Ad-hoc-Modus) Größere Funk-LANs, evtl. Anschluss an LAN mit einem oder mehreren Access Points (Infrastruktur-Netzwerk) Schaffung eines Zugangs zum Internet Verbinden zweier LANs über eine Funkstrecke (Point-to-Point-Modus)
  • Seite 12 LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 1: Einleitung LANCOM LANCOM LANCOM L-54g L-54ag L-54 dual Wireless Wireless Wireless ✔ ✔ ✔ Spanning-Tree-Protokoll ✔ ✔ ✔ Layer-2-QoS-Tagging WLAN ✔ ✔ ✔ Funkübertragung nach IEEE 802.11g und IEEE 802.11b ✔...
  • Seite 13 LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 1: Einleitung LANCOM LANCOM LANCOM L-54g L-54ag L-54 dual Wireless Wireless Wireless ✔ ✔ ✔ QoS für WLAN (IEEE 802.11e, WMM/WME) Anschluss ans LAN ✔ ✔ Fast-Ethernet-Anschluss (10/100Base-TX) ✔...

  • Seite 14: Installation

    LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 2: Installation 2 Installation Dieses Kapitel hilft Ihnen, möglichst schnell Hard- und Software zu installie- ren. Zunächst überprüfen Sie Lieferumfang und Systemvoraussetzungen. Sind alle Voraussetzungen erfüllt, gelingen Anschluss und Inbetriebnahme schnell und ohne Mühe.

  • Seite 15: Betrieb Der Access Points Im Managed-Modus

    LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 2: Installation Betriebssystem mit TCP/IP-Unterstützung, z.B. Windows Vista™, Windows XP, Windows Millennium Edition (Me), Windows 2000, Win- dows 98, Linux, BSD Unix, Apple Mac OS, OS/2. Zugang zum LAN über das TCP/IP-Protokoll.
  • Seite 16 LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 2: Installation Oberseite Die beiden LEDs auf der Oberseite ermöglichen ein bequemes Ablesen der wichtigsten Statusanzeigen auch bei vertikaler Befestigung des Gerätes. ³ Power · WLANLink (1+2)
  • Seite 17 LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 2: Installation rot/grün abwechselnd Gerät unsicher: Kein Konfigurationskennwort gesetzt blinkend orange/grün Im Gehäuse- Mindestens ein WLAN-Modul befindet sich im Mana- deckel blinkend ged-Modus und hat noch keinen WLAN Controller im Wechsel mit gefunden.
  • Seite 18 LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 2: Installation WLAN Link Gibt Informationen über die WLAN-Verbindungen der internen WLAN- bzw. Module aus. WLAN Link 1/2 Gibt Informationen über die WLAN-Verbindungen des internen WLAN- Moduls aus.

  • Seite 19: Die Anschlußseite Des Geräts

    LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 2: Installation LAN Link Zustand der LAN-Schnittstelle: (nur LANCOM L-54g Wireless kein Netzwerkgerät angeschlossen und LANCOM L-54ag grün dauerhaft an Netzwerkgerät angeschlossen; Übertragungsrate 100 Wireless) Mbit/s grün regelmäßig blinkend...
  • Seite 20 LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 2: Installation ¿ (Zweite) Ethernet-Buchse (10/100Base-Tx) für den Anschluss an das LAN. Unterstützt werden 10-Mbit- oder 100-Mbit-Anschlüsse. Die verwendete Übertragungsgeschwindigkeit wird automatisch erkannt (Autosensing). Die LAN-Anschlüsse unterstützen den Power-over-Ethernet-Standard (PoE).
  • Seite 21 LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 2: Installation onsschnittstelle eine neue Firmware in das Gerät geladen werden – dabei wird das Gerät in den Auslieferungszustand zurückgesetzt, und Power-over- Ethernet – elegante Stromversorgung über die LAN-Verkabelung LANCOM Access Points sind für das PoE-Verfahren (Power-over-Ethernet) vorbereitet und...

  • Seite 22: Anschluss Des Lancom Access Points

    LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 2: Installation die bisherige Konfiguration wird gelöscht. Hinweise zum Firmware- Upload über die serielle Konfigurationsschnittstelle finden Sie im LCOS-Referenzhandbuch. Nur-Booten: Beim Druck auf den Taster wird nur ein Neustart ausge- löst, unabhängig von der gedrückten Dauer.
  • Seite 23 LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 2: Installation Hubs/Switchs). Alternativ können Sie auch einen einzelnen PC anschlie- ßen. Der LAN-Anschluss erkennt die notwendige Belegung des Anschlusses automatisch (Auto MDI/X), ebenso die Übertragungsrate (10/100 Mbit) des angeschlossenen Netzwerkgerätes (Autosensing).

  • Seite 24: Installation Der Software

    LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 2: Installation LAN-Schnittstelle: exklusiv oder parallel für DSLoL nutzen Prinzipiell haben Sie zwei Möglichkeiten, den Access Point für den DSLoL-Betrieb zu nutzen. Den exklusiven Modus nutzen Sie, wenn Sie das Gerät direkt an das DSL-Modem anschlies- sen.

  • Seite 25: Welche Software Installieren

    LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 2: Installation Klicken Sie im Setup auf Software installieren. Es erscheint folgendes Aus- wahlmenü auf dem Bildschirm: 2.4.2 Welche Software installieren? LANconfig ist das Windows-Konfigurationsprogramm für alle LANCOM Router und LANCOM Access Points.

  • Seite 26: Grundkonfiguration

    LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 3: Grundkonfiguration 3 Grundkonfiguration Die Grundkonfiguration erfolgt mit Hilfe eines komfortablen Setup-Assisten- ten, der Sie Schritt für Schritt durch die Konfiguration führt und dabei die not- wendigen Informationen abfragt.

  • Seite 27: Tcp/Ip-Einstellungen

    LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 3: Grundkonfiguration TCP/IP-Einstellungen Schutz der Konfiguration Angaben zum Funk-LAN Sicherheitseinstellungen 3.1.1 TCP/IP-Einstellungen Die TCP/IP-Konfiguration kann auf zweierlei Art erfolgen: Entweder vollauto- matisch oder manuell. Bei der vollautomatischen TCP/IP-Konfiguration ist keine Benutzereingabe erforderlich.
  • Seite 28 LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 3: Grundkonfiguration Wählen Sie die automatische Konfiguration wenn Sie mit Netzwerken und IP-Adressen nicht vertraut sind. Wählen Sie die manuelle TCP/IP-Konfiguration, wenn Sie mit Netzwerken und IP-Adressen vertraut sind und eine der folgenden Annahmen zutrifft: Sie haben bisher in Ihrem Netzwerk noch keine IP-Adressen verwen- det, möchten das ab jetzt aber gerne tun.

  • Seite 29: Konfigurationsschutz

    LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 3: Grundkonfiguration der DHCP-Betriebsart 'Server' ein anderes Netzwerkgerät die Aufgabe des DNS-Servers übernimmt. 3.1.2 Konfigurationsschutz Mit dem Kennwort schützen Sie den Konfigurationszugang zum Access Point und verhindern so, dass Unbefugte diese modifizieren. Die Konfiguration des Gerätes enthält zahlreiche sensible Daten, wie beispielsweise die Daten für...

  • Seite 30: Anleitung Für Lanconfig

    LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 3: Grundkonfiguration Um diese Vorgehensweise zu unterbinden kann das Funk-LAN „geschlossen“ werden. In diesem Fall akzeptiert es keine Anmeldungen mit dem Netzwerk- namen 'ANY'. Auswahl eines Funkkanals Der Access Point arbeitet in einem bestimmten Funkkanal.
  • Seite 31 LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 3: Grundkonfiguration ist oder Ihnen (die passende Netzwerkumgebung vorausgesetzt) sogar die gesamte Arbeit abnimmt. Sollte der Setup-Assistent nicht automatisch starten, so suchen Sie  manuell nach neuen Geräten an allen Schnittstellen (falls der Access Point über die serielle Konfigurationsschnittstelle angeschlossen ist)

  • Seite 32: Anleitung Für Webconfig

    LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 3: Grundkonfiguration Geben Sie die Funk-Parameter ein. Wählen Sie einen Netzwerk-Namen (SSID) und einen Funkkanal aus. Schalten Sie ggf. die Funktion für ein 'geschlossenes Netzwerk' ein. Bestätigen Sie Ihre Angaben mit Weiter.
  • Seite 33 LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 3: Grundkonfiguration mit aktivierter Auto-DHCP-Funktion mit einem Webbrowser unter dem Namen LANCOM oder unter der IP-Adresse 172.23.56.254 erreicht werden. http://LANCOM http://172.23.56.254 Falls der Konfigurations-Rechner seine IP-Adresse nicht vom LANCOM-DHCP- Server bezieht, ermitteln Sie die aktuelle IP-Adresse des Rechners (mit Start Ausführen...
  • Seite 34 LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 3: Grundkonfiguration Die per DHCP an das LANCOM-Gerät zugewiesene IP-Adresse über geeignete Tools ausfindig machen und das Gerät mit dieser IP- Adresse direkt erreichen. LANconfig verwenden. Einen Rechner mit Terminalprogramm über die serielle Konfigura- tionsschnittstelle an das Gerät anschliessen.
  • Seite 35 LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 3: Grundkonfiguration Es erscheint das Hauptmenü von WEBconfig: Die Setup-Assistenten sind exakt auf die Funktionalität des jeweiligen  Modells zugeschnitten. Es kann daher sein, dass Ihr Gerät nicht alle hier abgebildeten Assistenten anbietet.
  • Seite 36 LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 3: Grundkonfiguration Geben Sie die Funk-Parameter ein. Wählen Sie einen Netzwerknamen (SSID) und einen Funkkanal aus. Schalten Sie ggf. die 'Closed Network' Funktion ein. Bestätigen Sie Ihre Eingabe mit Setzen.

  • Seite 37: Tcp/Ip-Einstellungen An Den Arbeitsplatz-Pcs

    LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 3: Grundkonfiguration Der Grundeinrichtungs-Assistent meldet, dass alle notwendigen Angaben vorliegen. Mit Weiter schließen Sie ihn ab. TCP/IP-Einstellungen an den Arbeitsplatz-PCs Bei TCP/IP-Netzwerken ist die korrekte Adressierung aller Geräte im LAN außerordentlich wichtig.
  • Seite 38 LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 3: Grundkonfiguration figuration der Arbeitsplatzrechner hilft Ihnen die Dokumentation des installierten Betriebssystems weiter.

  • Seite 39: Sicherheits-Einstellungen

    LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 4: Sicherheits- Einstellungen 4 Sicherheits-Einstellungen Ihr LANCOM verfügt über zahlreiche Sicherheitsfunktionen. In diesem Kapitel finden Sie alle Informationen, die Sie für eine optimale Absicherung des Gerä- tes benötigen.

  • Seite 40: Zugangskontrolle Über Mac-Adresse

    LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 4: Sicherheits- Einstellungen 4.1.2 Zugangskontrolle über MAC-Adresse Jedes Netzwerkgerät verfügt über eine unverwechselbare Identifizierungs- nummer. Diese Identifizierungsnummer wird als MAC-Adresse (Media Access Control) bezeichnet und ist weltweit einmalig.

  • Seite 41: Verschlüsselung Des Datentransfers

    LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 4: Sicherheits- Einstellungen Um Mißbrauch zu verhindern, kann die globale Passphrase regelmä- ßig – z.B. alle paar Tage – geändert werden. 4.1.4 Verschlüsselung des Datentransfers Der Verschlüsselung des Datentransfers kommt bei Funk-LANs eine beson- dere Rolle zu.

  • Seite 42: Ipsec-Over-Wlan

    LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 4: Sicherheits- Einstellungen Diese Technologie ermöglicht außerdem den gesicherten Versand und den regelmäßigen automatischen Wechsel von WEP Schlüsseln. Auf diese Weise verbessert IEEE 802.1x die Sicherungswirkung von WEP.

  • Seite 43: Der Sicherheits-Assistent

    LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 4: Sicherheits- Einstellungen Der Sicherheits-Assistent Der Zugriff auf die Konfiguration des Geräts erlaubt nicht nur das Auslesen kritischer Informationen (z.B. WEP-Schlüssel, Internet-Kennwort). Vielmehr können auch die Einstellungen der Sicherheitsfunktionen (z.B. Firewall) nach Belieben geändert werden.

  • Seite 44: Assistent Für Webconfig

    LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 4: Sicherheits- Einstellungen In einem weiteren Schritt werden die Parameter der Konfigurationssperre wie Anzahl der Fehllogins und Dauer der Sperre eingestellt. Bei Geräten mit WLAN-Schnittstelle haben Sie nun die Möglichkeit, die Sicherheitsparameter für das Funknetzwerk einzustellen.
  • Seite 45 LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 4: Sicherheits- Einstellungen Detaillierte Informationen zu den angesprochenen Sicherheitseinstel-  lungen finden Sie im Referenzhandbuch. Haben Sie das Funknetzwerk durch Verschlüsselung und Zugangs- kontrolllisten abgesichert? Mit Hilfe von 802.11i, WPA oder WEP verschlüsseln Sie die Daten im Funknetzwerk mit verschiedenen Verschlüsselungsmethoden wie AES,...
  • Seite 46 LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 4: Sicherheits- Einstellungen Haben Sie die Fernkonfiguration zugelassen? Wenn Sie die Fernkonfiguration nicht benötigen, so schalten Sie sie ab. Wenn Sie die Fernkonfiguration benötigen, so vergeben Sie unbedingt einen Kennwortschutz für die Konfiguration (siehe vorhergehender...
  • Seite 47 LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 4: Sicherheits- Einstellungen sein oder vom Provider dynamisch zugewiesen werden. Die Rechner im LAN nutzen den Router dann als Gateway und können selbst nicht erkannt werden. Der Router trennt Internet und Intranet wie eine Wand.
  • Seite 48 LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 4: Sicherheits- Einstellungen Haben Sie für besonders sensiblen Datenaustausch auf dem Funk- netzwerk die Funktionen von IEEE- 802.1x eingerichtet? Wenn Sie auf Ihrem Funk-LAN besonders sensible Daten austauschen, können Sie zur weiteren Absicherung die IEEE-802.1x-Technologie ver-...

  • Seite 49: Erweiterte Wlan-Konfiguration

    LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 5: Erweiterte WLAN- Konfiguration 5 Erweiterte WLAN-Konfiguration Zur WLAN-Konfiguration der LANCOM Access Points stehen Ihnen komfor- table Installations-Assistenten zur Verfügung. Die Einstellungen betreffen sowohl allgemeine, übergreifende Parameter als auch die jeweiligen Einstellungen einer oder mehrerer logischer WLAN-Netz- werke (WLAN-Funkzellen oder SSIDs).
  • Seite 50 LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 5: Erweiterte WLAN- Konfiguration Interfaces gemeinsam das Land eingestellt, in dem der Access Point betrieben wird. Betriebsart der WLAN- Module Die WLAN-Module können in verschiedenen Betriebsarten genutzt werden: Als Basisstation (Access Point-Modus) stellt das Gerät für die WLAN-Cli-...

  • Seite 51: Punkt-Zu-Punkt-Verbindungen

    LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 5: Erweiterte WLAN- Konfiguration Offenes oder geschlossenes Funk-LAN Verschlüsselungseinstellungen MAC-Filter Client-Bridge-Betrieb Filtereinstellungen Punkt-zu-Punkt-Einstellungen Bei der Konfiguration der P2P-Verbindungen wird neben der Betriebsart auch der Stationsname eingestellt, über den die Access Points eine Verbindung auf- bauen können.
  • Seite 52 LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 5: Erweiterte WLAN- Konfiguration GEBÄUDE GEBÄUDE ANTENNE ACCESS POINT WLAN Router ANTENNE GEBÄUDE ANTENNE ACCESS POINT Das Verhalten eines Access Points beim Datenaustausch mit anderen Access Points wird in der „Punkt-zu-Punkt-Betriebsart“ festgelegt:...

  • Seite 53: Geometrische Auslegung Von Outdoor-Funknetz-Strecken

    LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 5: Erweiterte WLAN- Konfiguration ANTENNE SLAVE MASTER ANTENNE ANTENNE SLAVE Es ist daher empfehlenswert, im 5 GHz-Band jeweils einen zentralen Access Point als 'Master' und alle anderen Punkt-zu-Punkt-Partner als 'Slave' zu kon- figurieren.
  • Seite 54 LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 5: Erweiterte WLAN- Konfiguration Nach Auswahl der verwendeten Komponenten (Access Points, Antennen, Blitzschutz und Kabel) berechnet der Kalkulator neben Datenraten und Dis- tanzen auch den Antennen-Gewinn, der in den Access Points eingestellt wer- den muss.
  • Seite 55 LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 5: Erweiterte WLAN- Konfiguration Positionierung der Antennen Die Antennen strahlen ihre Leistung nicht linear, sondern in einem modellab- hängigen Winkel ab. Durch die kugelförmige Ausbreitung der Wellen kommt es in bestimmten Abständen von der direkten Verbindung zwischen Sender...
  • Seite 56 LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 5: Erweiterte WLAN- Konfiguration √ λ R = 0,5 * * d) Die Wellenlänge beträgt im 2,4 GHz-Band ca. 0,125 m, im 5 GHz-Band ca. 0,05 m.

  • Seite 57: Ausrichten Der Antennen Für Den P2P-Betrieb

    LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 5: Erweiterte WLAN- Konfiguration Freiraumdämpfung Verstärkung durch Verstärkung durch Antennengewinn Antennengewinn ANTENNE ANTENNE Verlust durch Verlust durch Kabel, Stecker Kabel, Stecker und Blitzschutz und Blitzschutz SA-5L SA-5L...
  • Seite 58 LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 5: Erweiterte WLAN- Konfiguration Die Anzeige der Signalqualität über die LEDs muss für die physikalische WLAN-Schnittstelle aktiviert werden (LANconfig: Wireless LAN Allge- mein Physikalische WLAN- Einstellungen Betrieb). Je schneller die LED blinkt, umso besser ist die Verbindung (eine Blinkfrequenz von 1 Hz steht für eine Signalqualität von 10 dB, eine Verdoppelung der Frequenz zeigt die...

  • Seite 59: Konfiguration Der P2P-Verbindungen

    LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 5: Erweiterte WLAN- Konfiguration Ist die Punkt-zu-Punkt-Betriebsart aktiviert? Welcher Access Point soll überwacht werden? Hier können alle im jewei- ligen Gerät als P2P-Gegenstelle eingetragenen Basis-Stationen ausge- wählt werden.
  • Seite 60 LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 5: Erweiterte WLAN- Konfiguration Öffnen Sie mit der Schaltfläche Physikalische WLAN-Einst. die Optio- nen für das entsprechende WLAN-Interface und wechseln Sie dort auf die Registerkarte 'Punkt-zu-Punkt'. Aktivieren Sie hier die geeignete Punkt-zu-Punkt-Betriebsart und stellen Sie als Kanalwahlverfahren entweder 'Master' oder 'Slave' ein.
  • Seite 61 LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 5: Erweiterte WLAN- Konfiguration Bitte beachten Sie, hier nur die MAC-Adressen der WLAN-Karten auf  der anderen Seite der Verbindung einzutragen! Nicht die eigenen MAC-Adressen und nicht die MAC-Adressen von anderen Interfaces, die möglicherweise in den Basisstationen vorhanden sind.

  • Seite 62: Access Points Im Relais-Betrieb

    LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 5: Erweiterte WLAN- Konfiguration Konfiguration mit Unter WEBconfig oder Telnet finden Sie die Einstellungen für die Punkt-zu- WEBconfig oder Punkt-Verbindungen auf folgenden Pfaden: Telnet Konfigurationstool Menü/Tabelle WEBconfig...
  • Seite 63 LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 5: Erweiterte WLAN- Konfiguration Aktivieren Sie die 802.11i-Verschlüsselung. Wählen Sie als Methode '802.11i (WPA)-PSK' aus. Geben Sie die verwendete Passphrase ein. Verwenden Sie als Passphrase zufällige Zeichenketten von mindestens ...

  • Seite 64: Client-Modus

    LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 5: Erweiterte WLAN- Konfiguration LEPS für P2P-Verbindungen Einen weiteren Sicherheitsgewinn erzielen Sie durch die zusätzliche Verwen- dung der LANCOM Enhanced Passphrase Security (LEPS), also der Verknüp- fung der MAC-Adresse mit der Passphrase.
  • Seite 65 LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 5: Erweiterte WLAN- Konfiguration DRUCKER WLAN-Gerät im Client-Modus ACCESS POINT WLAN-Gerät im Client-Modus SERVER ACCESS POINT ACCESS POINT WLAN-Gerät im AP-Modus LAPTOP/W-LAN Bei einem WLAN-Gerät im AP-Modus können sich weitere WLAN-Cli- ...

  • Seite 66: Client-Einstellungen

    LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 5: Erweiterte WLAN- Konfiguration 5.3.1 Client-Einstellungen Für LANCOM Access Points und LANCOM Wireless Router im Client-Modus können auf der Registerkarte 'Client-Modus' bei den Einstellungen für die physikalischen Interfaces weitere Einstellungen bzgl. des Verhaltens als Client vorgenommen werden.

  • Seite 67: Verschlüsselungseinstellungen

    LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 5: Erweiterte WLAN- Konfiguration 'Interfaces' wählen Sie aus der Liste der logischen WLAN-Einstellungen das erste WLAN-Interface aus. Aktivieren Sie das WLAN-Netzwerk und tragen Sie die SSID des Netzwerks ein, bei dem sich die Clientstation einbuchen soll.
  • Seite 68 LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 5: Erweiterte WLAN- Konfiguration Aktivieren Sie die Verschlüsselung und passen Sie die Verschlüsselungs- methode an die Einstellungen des Access Points an. LANCOM Access Point und LANCOM Wireless Router in der Betriebsart als WLAN-Client können sich über EAP/802.1X bei einem anderen Access...

  • Seite 69: Den Internet-Zugang Einrichten

    LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 6: Den Internet- Zugang einrichten 6 Den Internet-Zugang einrichten Über den zentralen Internet-Zugang des LANCOM erhalten alle Rechner im LAN Zugriff auf das Internet. Die Verbindung zum Internetanbieter kann über den WAN-Anschluss aufgebaut werden, der an ein ADSL- oder Kabel-Modem angeschlossen wird.

  • Seite 70: Der Internet-Assistent

    LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 6: Den Internet- Zugang einrichten für eine bestimmte Dauer (die sogenannte Haltezeit) keine Daten mehr übertragen wurden. Zusätzlich können Sie eine Leitungsüberwachung aktivieren, die inak- tive Gegenstellen schneller erkennt und in diesem Fall die Verbindung schon vor Ablauf der Haltezeit abbaut.

  • Seite 71: Anleitung Für Webconfig

    LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 6: Den Internet- Zugang einrichten Der Assistent informiert Sie, sobald die Eingaben vollständig sind. Schlie- ßen Sie die Konfiguration mit Fertig stellen ab. LANconfig: Schneller Aufruf der Setup-...

  • Seite 72: Assistent Für Lanconfig

    LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 6: Den Internet- Zugang einrichten 6.2.1 Assistent für LANconfig Markieren Sie Ihr LANCOM im Auswahlfenster. Wählen Sie aus der Befehlsleiste den Punkt Extras Setup Assistent. Wählen Sie im Auswahlmenü den Setup-Assistenten Firewall konfigu- rieren und bestätigen Sie die Auswahl mit Weiter.

  • Seite 73: Optionen Und Zubehör

    LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 7: Optionen und Zubehör 7 Optionen und Zubehör Ihr Gerät verfügt über zahlreiche Erweiterungsmöglichkeiten und die Mög- lichkeit das umfangreiche LANCOM Zubehör zu nutzen. In diesem Kapitel fin- den Sie Informationen darüber, welches Zubehör erhältlich ist und wie Sie es...

  • Seite 74: Antenna Diversity

    LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 7: Optionen und Zubehör 7.1.1 Antenna Diversity Bei der Übertragung von Funksignalen kommt es z. B. durch Reflektion und Streuung des Signals zu starken Qualitätsverlusten. An manchen Stellen über- lagern sich die Schwingungen der reflektierten Signale so ungünstig, dass die...

  • Seite 75: Lancom Public Spot Option

    LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 7: Optionen und Zubehör LANCOM L-54 dual ’Antenna Main’-Anschlüsse für AirLancer-Antennen Wireless Aux 2 Aux 1 Main 2 Main 1 Reset ETH 2 ETH 1 Config (COM) LANCOM L-54g ’Antenna Main’-Anschluss für AirLancer-Antenne...
  • Seite 76 LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 7: Optionen und Zubehör tifizierten Funkkarte (z. B. AirLancer) und einem Standard-Internet-Browser direkt online gehen können. Die LANCOM Public Spot Option ist die optimale Lösung für öffentliche Funk- LANs.

  • Seite 77: Rat & Hilfe

    LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 8: Rat & Hilfe 8 Rat & Hilfe In diesem Kapitel finden Sie Ratschläge und Hilfestellungen für die erste Hilfe bei einigen typischen Problemen. Es wird keine DSL-Verbindung aufgebaut Nach dem Start versucht der Router automatisch, Kontakt zum DSL-Anbieter aufzunehmen.

  • Seite 78: Unerwünschte Verbindungen Mit Windows Xp

    LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 8: Rat & Hilfe tung des angesprochenen Ziels. Außerdem können zahlreiche Faktoren im Internet die Übertragungsleistung beeinflussen. Vergrößerung der TCP/IP- Windows- Size unter Windows Wenn die tatsächliche Übertragungsleistung einer DSL-Verbindung deutlich unter den vom DSL-Anbieter angegebenen Maximalwerten liegt, gibt es außer diesen externen Einflussfaktoren nur wenige mögliche Fehlerquellen an...

  • Seite 79: Anhang

    LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 9: Anhang 9 Anhang Leistungs- und Kenndaten LANCOM L-54g LANCOM L-54ag LANCOM L-54 dual Wireless Wireless Wireless Frequenzband 2400 - 2483,5 MHz 2400 - 2483,5 MHz Zwei WLAN-Module mit...

  • Seite 80: Anschlussbelegung

    LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 9: Anhang Anschlussbelegung 9.2.1 LAN-Schnittstelle 10/100Base-TX, DSL-Schnittstelle 8-polige RJ45-Buchsen, entsprechend ISO 8877, EN 60603-7 Steckverbindung Leitung PoE/G PoE/G PoE/-48 V PoE/-48 V 9.2.2 Konfigurationsschnittstelle (Outband) 8-polige Mini-DIN-Buchse...
  • Seite 81 LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Kapitel 9: Anhang rungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet. Die CE-Konformitätserklärungen für Ihr Gerät finden Sie im jeweiligen Pro- duktbereich der LANCOM-Website (www.lancom.de).

  • Seite 82: Index

    LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Index Index Numerics DSL-Übertragung zu langsam 10/100Base-TX DSL-Übertragungsprotokoll 100-Mbit-Netz DSL-Verbindung 802.11i Probleme beim Aufbau 802.11i/ Dynamic Frequency Selection 802.1x dynamische Frequenzwahl 802.3af-Standard Access Control List Access Point-Modus Fernkonfiguration...
  • Seite 83 LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Index Flatrate Optionale Antennen Filter Optionen und Zubehör Ports sperren IP-Adresse IP-Masquerading PAT – siehe IP-Masquerading IP-Router Point-to-Point IPSec-over-WLAN Power-over-Ethernet Punkt-zu-Punkt Kennwort Konfigurationsdatei RADIUS Konfigurationskabel Relais-Modus Konfigurationskennwort Routing-Tabelle...
  • Seite 84 LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless Index TCP/IP Verschlüsselungsmethode Einstellungen TCP/IP-Filter TCP/IP-Konfiguration WEBconfig automatisch Aufruf eines Assistenten manuell Kennworteingabe vollautomatisch Systemvoraussetzungen TCP/IP-Windows-Size Technische Daten WLAN Telnet Client-Modus TFTP Durchsuchte Bänder Turbo Modus Übertragungsprotokoll Zugang zum Internet einrichten...
