Kapitel 11: Anhang
11.2

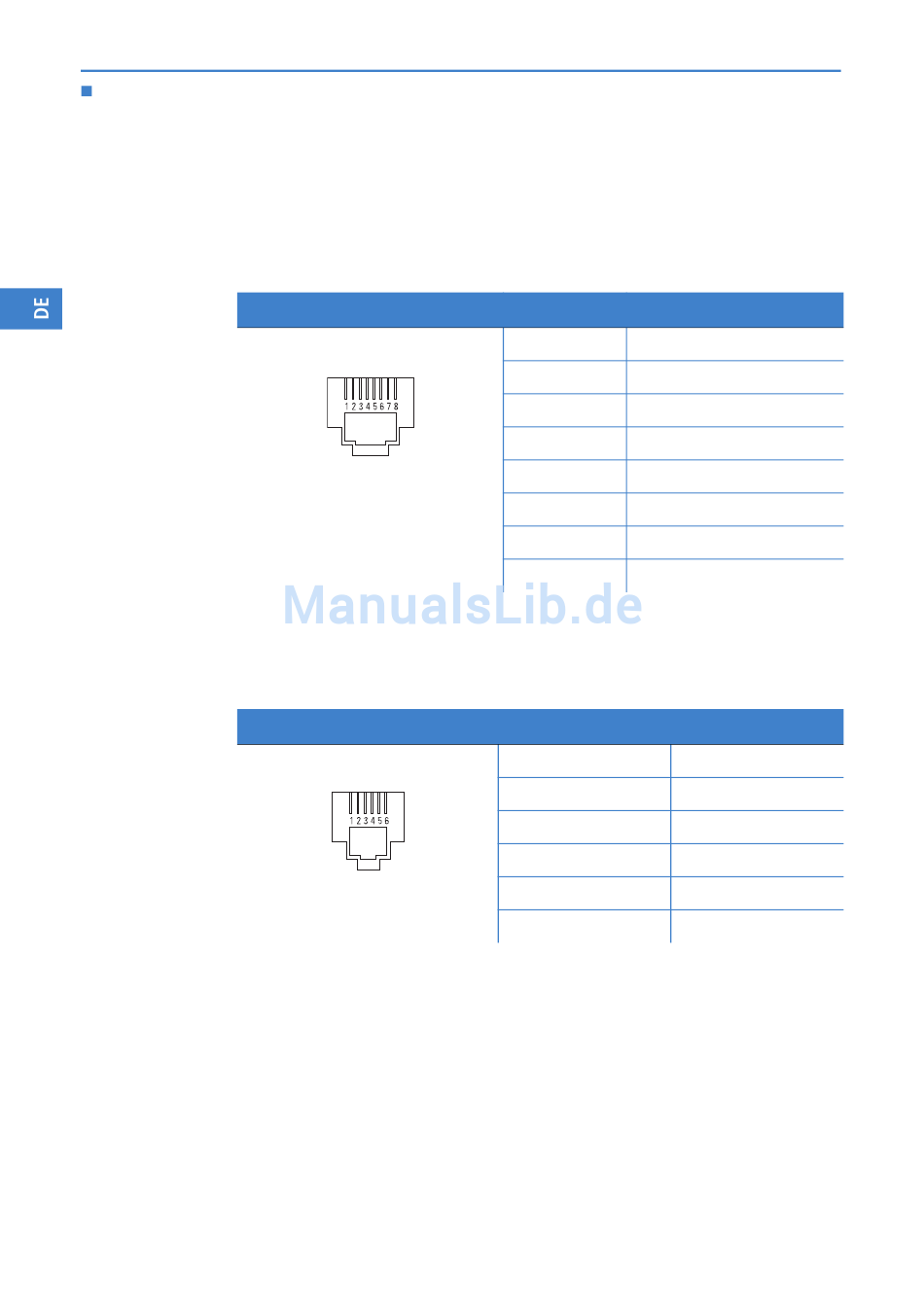

Anschlussbelegung

11.2.1

LAN-Schnittstelle 10/100Base-TX

8-polige RJ45-Buchsen, entsprechend ISO 8877, EN 60603-7
11.2.2

ADSL-Schnittstelle

6-polige RJ11-Buchse
Nur LANCOM
1821+ Wireless
ADSL
102
Steckverbindung
Steckverbindung
Pin Leitung
1 T+
2
3 R+
4 PoE/G
5 PoE/G
6
7 PoE/-48 V
8 PoE/-48 V
Pin
1
2
3
4
5
6
T-
R-
IAE
–
–
a
b
–
–
