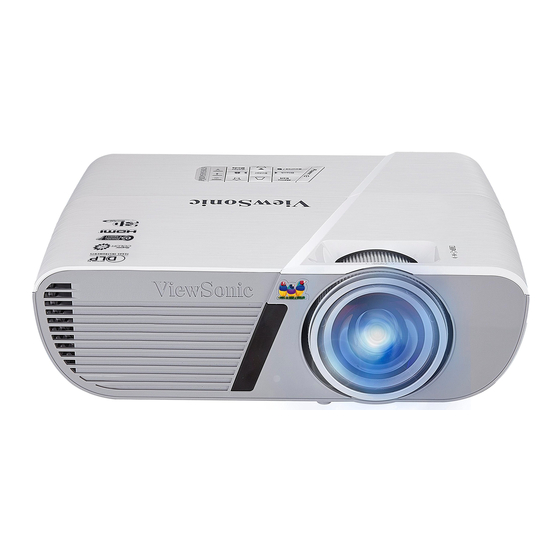

- Seite 1 PJD5353LS/PJD5553LWS DLP Projektor Bedienungsanleitung Modell Nr. VS15875/VS15876...
- Seite 2 Produkte das Potenzial besitzen, einen positiven Einfluss auf die Welt zu haben; und wir sind uns sicher, dass Ihnen das von Ihnen gewählte ViewSonic-Produkt gute Dienste leisten wird. Wir möchten Ihnen nochmals dafür danken, dass Sie sich für ViewSonic entschieden haben!
-
Seite 3: Übereinstimmungserklärung
Übereinstimmungserklärung FCC-Hinweise Dieses Gerät erfüllt alle Anforderungen des Teils 15 der FCC-Bestimmungen. Der Betrieb muss die folgenden zwei Bedingungen erfüllen: (1) Das Gerät darf keine schädlichen Interferenzen verursachen, und (2) das Gerät muss alle empfangenen Interferenzen inklusive der Interferenzen, die eventuell einen unerwünschten Betrieb verursachen, annehmen. -
Seite 4: Ce-Konformität Für Europäische Länder
CE-Konformität für europäische Länder Das Gerät erfüllt die Anforderungen der EMV-Richtlinie 2014/30/EU und der Niederspannungsrichtlinie 2014/35/EU. Die folgende Information gilt nur für Mitgliedsstaaten der EU: Das Zeichen entspricht der Elektro- und Elektronikgeräte-Abfall-Richtlinie 2012/19/EU (WEEE). Das Zeichen zeigt an, dass dieses Gerät einschließlich leerer oder entsorgter Batterien oder Akkus NICHT als unsortierter Haushaltsmüll entsorgt werden darf, sondern die verfügbaren Rücknahme- und Sammelsysteme verwendet werden sollen. -
Seite 5: Rohs2-Konformitätserklärung
RoHS2-Konformitätserklärung Dieses Produkt wurde gemäß den Anforderungen der EG-Richtlinie 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS2-Richtlinie) entworfen und hergestellt und hat sich als mit den maximalen Konzentrationswerten, die der europäischen Ausschuss für die technische Anpassung (Technical Adaptation Committee; TAC) festgelegt hat, wie folgt konform erwiesen: Vorgeschlagene maximale Tatsächliche... -
Seite 6: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise 1. Lesen Sie diese Hinweise. 2. Bewahren Sie diese Hinweise auf. 3. Beachten Sie alle Warnungen. 4. Folgen Sie allen Anweisungen 5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser. 6. Mit einem weichen, trockenen Tuch reinigen. 7. - Seite 7 Microsoft, Windows und das Windows-Logo sind eingetragene Warenzeichen von Microsoft Corporation in den USA und anderen Ländern. ViewSonic und das Logo mit den drei Vögeln sind eingetragene Warenzeichen von ViewSonic Corporation. VESA ist ein registriertes Markenzeichen der Video Electronics Standards Association.
-
Seite 8: Produktregistrierung
Produktregistrierung Bitte besuchen Sie die ViewSonic-Internetseiten Ihrer Region und registrieren Sie Ihr Produkt online; so bleiben Sie über künftige Vorgaben zu Ihrem Produkt auf dem Laufenden und erhalten zusätzliche Informationen automatisch. Sie können das Produktregistrierungsformular auch mit Hilfe der ViewSonic-CD ausdrucken. -
Seite 9: Inhaltsverzeichnis
Inhalt Wichtige Verwendung des Projektors an hohen Orten ........38 Sicherheitsanweisungen...2 Verwendung der CEC-Funktion..38 Einleitung......5 Verwendung der 3D-Funktionen ..39 Verwendung des Projektors im Leistungsmerkmale ......5 Standbymodus ........39 Lieferumfang........6 Einstellung des Tons......39 Außenansicht des Projektors....7 Ausschalten des Projektors.... -
Seite 10: Wichtige Sicherheitsanweisungen
Wichtige Sicherheitsanweisungen Der Projektor wurde so entwickelt und getestet, dass er die neuesten Normen für Sicherheit bei Geräten der Informationstechnologie erfüllt. Um die Sicherheit dieses Produktes zu gewährleisten, müssen Sie jedoch die in diesem Handbuch und auf dem Produkt vermerkten Anweisungen befolgen. - Seite 11 Stellen Sie den Projektor nicht an folgenden Standorten auf: - Orte mit unzureichender Belüftung oder unzureichendem Platz. Der Abstand zur Wand muss mindestens 50 cm betragen, und die Belüftung des Projektors darf nicht behindert sein. - Orte mit sehr hohen Temperaturen, z. B. in Kraftfahrzeugen mit verschlossenen Fenstern und Türen.
-
Seite 12: Sicherheitsanweisungen Für Die Deckenmontage Des Projektors
Sicherheitsanweisungen für die Deckenmontage des Projektors Damit der Betrieb des Projektors reibungslos verläuft und Verletzungen an Personen sowie Sachschäden vermieden werden, müssen Sie mit dem folgenden Sicherheitsaspekt vertraut sein. Wenn Sie den Projektor an der Decke befestigen möchten, sollten Sie unbedingt einen gut passenden Deckenmontagesatz verwenden und sicherstellen, dass dieser fachgerecht und sicher installiert wurde. -
Seite 13: Einleitung
Einleitung Leistungsmerkmale Der Projektor vereint optische Hochleistungsprojektion und benutzerfreundliches Design und bietet daher hohe Zuverlässigkeit und optimale Bedienbarkeit. Der Projektor bietet die folgenden Leistungsmerkmale. • Dynamischer Modus zum Anpassen des Stromverbrauchs der Lampe entsprechend der Helligkeit des projizierten Bildes. • Energiesparfunktion zur Verringerung des Stromverbrauchs der Lampe um bis zu 70%, wenn für einen bestimmten Zeitraum kein Eingangssignal entdeckt werden kann. -
Seite 14: Lieferumfang
Das mitgelieferte Zubehör ist für Ihr Land geeignet und kann von dem abgebildeten Zubehör abweichen. Projektor Netzkabel VGA-Kabel CD mit Fernbedienung und Benutzerhandbuch in Kurzanleitung Batterien mehreren Sprachen Optionales Zubehör Ersatzlampe (RLC-092 für PJD5353LS. RLC-093 für PJD5553LWS.) Tragetasche VGA-Komponenten-Adapter Staubfilter Kabeldurchlassabdeckung... -
Seite 15: Außenansicht Des Projektors
Außenansicht des Projektors Externes Bedienfeld Vorder-/Oberseite (Siehe „Projektor“ auf Seite 8 für Einzelheiten.) Lampenabdeckung Lüftungsöffnung (Auslass für heiße Luft) Vorderer IR-Fernbedienungssensor Einstellfuß Fokusring Projektionslinse Schutzkappe Audiosignalausgang Audiosignaleingang Videoeingangsbuchse S-Video-Eingang Rück-/Unterseite HDMI-Anschluss Signaleingang-2 für RGB (PC)/ 9 10 11 12 Component Video (YPbPr/YCbCr) Signaleingang-1 für RGB (PC)/ Component Video (YPbPr/YCbCr) Signalausgang für RGB... -
Seite 16: Bedienelemente Und Funktionen
Bedienelemente und Funktionen Projektor Fokusring (Meine Schaltfläche) Stellen Sie hiermit den Fokus des Ermöglicht Ihnen, einen Direkttaste auf projizierten Bildes ein. dieser Taste zu bestimmen. Das Menu Funktionselement wird im OSD-Menü ausgewählt. Aktiviert das On-Screen Display (OSD)- Menü. (Stromkontrollleuchte) Exit Leuchtet oder blinkt auf, wenn der Wechselt zum vorherigen OSD-Menü... -
Seite 17: Fernbedienung
Fernbedienung COMP1 COMP2 HDMI Auto Source Sync Enter Menu Exit PgUp PgDn Mouse Pattern Blank Color Mode Mode Wenn Sie die Tasten für die Links/ Rechts/ Auf/ Fernsteuerung der Maus verwenden Wählen Sie hiermit die gewünschten möchten (Page Up, Page Down, Menüelemente aus und nehmen Sie ), finden Sie unter „Verwendung der... - Seite 18 Mouse Exit Wechselt zwischen dem Normal- und Wechselt zum vorherigen OSD-Menü Mausmodus. zurück, schließt das Menü und speichert die Menüeinstellungen. PgUp, PgDn, : Aktiv nach Drücken PgUp (Page Up)/PgDn (Page Down) auf Mouse. Auf dem Bildschirm zeigt ein Dient dem Steuern eines Symbol an, das der Mausmodus aktiviert Anzeigeprogramms (auf einem ist.
-
Seite 19: Fernbedienungscode
Fernbedienungscode Dem Projektor können 8 unterschiedliche Fernbedienungscodes zugewiesen werden, 1 bis 8. Wenn mehrere in der Nähe befindliche Projektoren gleichzeitig in Betrieb sind, können Sie durch Wechseln des Fernbedienungscodes verhindern, dass es zu Störungen durch andere Fernbedienungen kommt. Stellen Sie erst den Fernbedienungscode für den Projektor und dann den für die Fernbedienung ein. -
Seite 20: Verwendung Der Maus-Fernbedienung
Verwendung der Maus-Fernbedienung Die Fähigkeit, den Computer per Fernbedienung zu steuern, gibt Ihnen mehr Flexibilität bei Präsentationen. Schließen Sie den Projektor mit einem USB-Kabel an einen PC oder ein Notebook an, bevor Sie die Fernbedienung an Stelle der Computermaus verwenden. Siehe „Anschließen eines Computers“... -
Seite 21: Wechseln Der Batterien In Der Fernbedienung
Wechseln der Batterien in der Fernbedienung Zum Öffnen des Batteriefaches drehen Sie die Unterseite der Fernbedienung nach oben, drücken Sie auf die Fingergriffstelle der Abdeckung und schieben Sie die Abdeckung in Pfeilrichtung (siehe Abbildung) auf. Entnehmen Sie die eingelegten Batterien und legen Sie zwei AAA-Batterien ein. Achten Sie dabei auf die Polung der Batterien, die auf dem Boden des Batteriefaches dargestellt wird. -
Seite 22: Aufstellen Des Projektors
Aufstellen des Projektors Auswählen des Standortes Die Raumaufteilung und Ihre persönlichen Vorlieben sind dabei die entscheidenden Kriterien. Beachten Sie bei der Standortwahl außerdem die Größe und Position der Leinwand, die Position einer geeigneten Netzsteckdose sowie den Abstand zwischen Projektor und sonstigen angeschlossenen Geräten. Der Projektor kann in einer der folgenden 4 Positionen installiert werden: Tisch vorne Bei dieser Variante wird der Projektor in... -
Seite 23: Projektionsgrößen
Projektionsgrößen Im Folgenden bezieht sich „Leinwand“ auf die Projektionsfläche, normalerweise eine mit einer Halterung oder einem Ständer befestigte Leinwandfläche. PJD5353LS • 4:3-Bild auf einer 4:3-Leinwand • 16:9-Bild auf einer 4:3-Leinwand (e): Leinwand (f): Mitte der Objektivlinse 4:3-Bild auf einer 4:3-Leinwand... - Seite 24 PJD5553LWS • 16:10 Bild auf einer 16:10 Leinwand • 16:10 Bild auf einer 4:3 Leinwand (e): Leinwand (f): Mitte der Objektivlinse 16:10 Bild auf einer 16:10 Leinwand 16:10 Bild auf einer 4:3 Leinwand (d) Vertikaler Leinwandgröße Vertikaler Projektionsabstand Bildhöhe Projektionsabstand Bildhöhe Abstand [Zoll (m)]...
-
Seite 25: Verbindungen
Verbindungen Gehen Sie beim Anschließen einer Signalquelle an den Projektor folgendermaßen vor: Schalten Sie alle Geräte aus, bevor Sie mit dem Anschließen beginnen. Verwenden Sie für jede Quelle das passende Kabel. Stellen Sie sicher, dass Sie die Kabel fest angeschlossen haben. Die für die folgenden Anschlussmöglichkeiten benötigten Kabel sind eventuell nicht alle im Lieferumfang dieses Projektors enthalten (siehe „Lieferumfang“... -
Seite 26: Anschließen Eines Computers Oder Monitors
Anschließen eines Computers oder Monitors Anschließen eines Computers Schließen Sie das eine Ende des mitgelieferten VGA-Kabels an den D-Sub-Ausgang des Computers an. Schließen Sie das andere Ende des VGA-Kabels an den Signaleingang COMPUTER IN 1 oder COMPUTER IN 2 des Projektors an. Wenn Sie von der Fern-Maussteuerungsfunktion Gebrauch machen möchten, schließen Sie das größere Ende eines USB-Kabels an den USB-Anschluss des Computers und das kleinere Ende an den MINI USB-Anschluss des Projektors an. -
Seite 27: Anschließen Von Videoquellgeräten
Anschließen von Videoquellgeräten Sie können Ihren Projektor an verschiedene Geräte anschließen, die als Videoquelle dienen, sofern diese über einen der folgenden Ausgänge verfügen: • HDMI • Component-Video • S-Video • Video (Composite) Für den Anschluss des Projektors an ein Gerät, das als Videoquelle dienen soll, wird nur eine der obigen Anschlussmethoden benötigt, allerdings bietet jede davon im Hinblick auf die Videoqualität ein anderes Niveau. -
Seite 28: Anschließen An Ein Hdmi-Gerät
Wenn das ausgewählte Videobild nicht angezeigt wird, obwohl der Projektor eingeschaltet und die richtige Videoquelle ausgewählt wurde, prüfen Sie, ob das Gerät, das als Videoquelle dient, eingeschaltet ist und ordnungsgemäß funktioniert. Prüfen Sie auch, ob die Signalkabel ordnungsgemäß angeschlossen wurden. VGA-Komponenten-Adapter (ViewSonic P/N: CB-00008906) -
Seite 29: Anschließen Eines S-Video-Quellgerätes
Anschließen eines S-Video-Quellgerätes Prüfen Sie, ob das Gerät, das als Videoquelle dienen soll, über einen freien S-Video- Ausgang verfügt: • Wenn dies der Fall ist, können Sie mit dieser Anleitung fortfahren. • Andernfalls müssen Sie erneut überdenken, welche Methode zum Anschluss des Gerätes in Frage kommt. -
Seite 30: Verwendung Der Kabeldurchlassabdeckung (Optionales Zubehör)
Verwendung der Kabeldurchlassabdeckung (optionales Zubehör) Die Kabeldurchlassabdeckung hilft Ihnen beim Verdecken und Verlegen der Kabel, die an der Rückseite des Projektors angeschlossen sind. Dies ist besonders dann hilfreich, wenn der Projektor an der Decke oder Wand montiert ist. Stellen Sie sicher, dass die Kabel richtig mit dem Projektor verbunden sind. -
Seite 31: Bedienung
Bedienung Einschalten des Projektors Verbinden Sie das Netzkabel mit dem Projektor und mit der Steckdose. Schalten Sie die Netzsteckdose ein (sofern ein entsprechender Schalter vorhanden ist). Entfernen Sie die Schutzkappe (Falls verfügbar). Drücken Sie auf Power, um den Projektor zu starten. -
Seite 32: Verwendung Der Menüs
Position Phase H-Größe Sprache Deutsch Zoom Projektorposition Tisch vorne Menüeinstellungen Timer Deaktiviert Startbild ViewSonic Analog RGB Meine Schaltfläche Auto MENU Beenden Erweitert Analog RGB MENU Beenden Drücken Sie zwei* Mal auf Verwenden Sie , um das Menü Exit, um das Menü zu verlassen... -
Seite 33: Verwendung Der Passwortfunktion
Verwendung der Passwortfunktion Aus Sicherheitsgründen und zur Verhinderung unberechtigter Nutzung besitzt der Projektor eine Funktion für Passwortschutz. Das Passwort kann im On-Screen Display (OSD)-Menü festgelegt werden. Detaillierte Informationen zur Bedienung des OSD-Menüs finden Sie unter „Verwendung der Menüs“ auf Seite Es ist sehr unpraktisch, wenn Sie die Passwortfunktion aktivieren und anschließend das Passwort vergessen. -
Seite 34: Einleitung Eines Passwortrückrufes
Drücken Sie 3 Sekunden lang auf der PASSWORTRÜCKRUF Fernbedienung auf Auto Sync. Auf dem Display Notieren Sie den Rückrufcode und des Projektors wird eine kodierte Nummer wenden Sie sich an ViewSonic. Kundendienst. angezeigt. Rückrufcode: Notieren Sie die Nummer und schalten Sie den X X X X Projektor aus. -
Seite 35: Wechseln Des Eingangssignals
• Wenn das Passwort nicht richtig ist, wird die Passwort-Fehlermeldung 5 Sekunden lang angezeigt. Anschließend wird die Meldung „PASSWORT EINGEBEN“ angezeigt, damit Sie es erneut versuchen können. Sie können auf Exit drücken, um abzubrechen, oder es mit einem anderen Passwort versuchen. Beachten Sie, dass die Passwort-Funktion zwar deaktiviert ist, Sie das alte Passwort jedoch für den Fall bereithalten sollten, dass Sie die Passwort-Funktion durch Eingabe des alten Passwortes wieder reaktivieren müssen. -
Seite 36: Hdmi Eingangseinstellungen Ändern
HDMI Eingangseinstellungen ändern Falls Sie den Projektor an ein Gerät (wie z.B. einem DVD oder Blu-ray Player) über den HDMI Eingang des Projektors anschließen möchten und die projizierte Bild falsche Farben anzeigt, ändern Sie bitte den Farbraum auf einen Bereich, der dem Farbraum des Ausgabegerätes entspricht. -
Seite 37: Automatische Einstellung Des Bildes
Automatische Einstellung des Bildes In manchen Fällen müssen Sie möglicherweise die Bildqualität optimieren. Drücken Sie dazu auf Auto Sync auf der Fernbedienung. Innerhalb von 3 Sekunden stellt die integrierte intelligente Funktion für die automatische Einstellung die Werte für Frequenz und Takt auf die beste Bildqualität ein. -
Seite 38: Vergrößerung Des Bildes Und Suche Nach Details
Vergrößerung des Bildes und Suche nach Details Wenn Sie mehr Details im projizierten Bild anzeigen möchten, vergrößern Sie das Bild. Verwenden Sie die Richtungspfeiltasten, um im Bild zu navigieren. • Verwendung der Fernbedienung Drücken Sie auf auf der Fernbedienung, um die Zoomleiste anzuzeigen. Drücken Sie wiederholt auf , um das Bild auf die gewünschte Größe zu vergrößern. -
Seite 39: Über Das Bildformat
Seitenverhältnis 4:3 vertikal und horizontal in einer nicht-linearen Weise, so dass das Display mit einem Seitenverhältnis von 16:10 ausgefüllt 4:3-Bild wird. Panorama (PJD5353LS): Skaliert ein Bild mit Seitenverhältnis 4:3 vertikal und horizontal in einer nicht-linearen Weise, so dass es die Leinwand ausfüllt. 4:3-Bild... -
Seite 40: Optimierung Der Bildqualität
2,35:1: Skaliert ein Bild so, dass es in der Mitte der Leinwand ohne Änderung des Seitenverhältnisses in einem Bildformat von 2,35:1 projiziert wird. 2,35:1-Bild Anamorph: Skaliert ein Bild im Seitenverhältnis 2,35:1 so, dass es die Leinwand ausfüllt. 2,35:1-Bild Optimierung der Bildqualität Auswahl des Bildmodus Im Projektor sind bereits verschiedene vordefinierte Anwendungsmodi eingestellt, so dass Sie den für Ihre Betriebsumgebung und den Bildtyp Ihres Eingangssignals geeigneten... -
Seite 41: Verwendung Von Bildschirmfarbe
Verwendung von Bildschirmfarbe Wenn Sie ein Bild auf eine farbige Oberfläche projizieren, z. B. eine Wand, die nicht weiß ist, können Sie mit der Funktion Bildschirmfarbe die Farbe des projizierten Bildes anpassen, um zu vermeiden, dass sich Quellbild und projiziertes Bild farblich unterscheiden. -
Seite 42: Einstellung Von Brilliant Color
Einstellung von Brilliant Color Rufen Sie das BILD > Erweitert > Brilliant Color Menü auf und drücken Sie auf Für diese Funktion wird ein neuer Algorithmus für die Farbverarbeitung und Verbesserungen der Systemstufe verwendet, um eine bessere Helligkeit bei gleichzeitig naturgetreueren und lebhafteren Farben im projizierten Bild zu erzielen. -
Seite 43: Farbverwaltung
Farbverwaltung Nur bei einer permanenten Installation mit einstellbaren Lichtstufen, z. B. in einem Konferenzraum, einem Vorlesungsraum oder einem Heimtheater, sollte die Farbverwaltung eingesetzt werden. Die Farbverwaltung ermöglicht eine feine Einstellung der Farbe für eine besser Farbwiedergabe, falls dies erforderlich ist. Wenn Sie sich eine Test-Disc mit unterschiedlichen Farbtestmustern zugelegt haben, können Sie die Farbwiedergabe auf Monitoren, Fernsehern, Projektoren usw. -
Seite 44: Einstellen Des Präsentations-Timers
Einstellen des Präsentations-Timers Der Präsentations-Timer kann die verbleibende Präsentationszeit anzeigen, um Ihnen das Zeitmanagement während Präsentationen zu erleichtern. Gehen Sie wie folgt vor, um diese Funktion zu nutzen: Drücken Sie auf der Fernbedienung auf , um auf das Menü Präsentations-Timer zuzugreifen, oder wechseln Sie zum Menü... -
Seite 45: Ausblenden Des Bildes
Um den Timer zu beenden, gehen Sie folgendermaßen vor: Wechseln Sie zum Menü EINSTELLUNGEN: Standard > Erweitert > Präsentations-Timer. Markieren Sie Aus. Drücken Sie auf Enter. Eine Bestätigungsmeldung wird angezeigt. Markieren Sie Ja und drücken Sie zur Bestätigung auf Enter. Es erscheint die Meldung „Timer ausgeschaltet!“... -
Seite 46: Verwendung Des Projektors An Hohen Orten
Verwendung des Projektors an hohen Orten Es wird empfohlen, den Höhenmodus zu verwenden, wenn Sie den Projektor an einem Ort 1500 m - 3000 m über dem Meeresspiegel mit einer Temperatur von 5°C - 25°C benutzen. ACHTUNG Verwenden Sie den Höhenmodus nicht, wenn die Höhe des Ortes zwischen 0 m und 1500 m und die Temperatur zwischen 5°C und 35°C liegt. -
Seite 47: Verwendung Der 3D-Funktionen
Verwendung der 3D-Funktionen Dieser Projektor besitzt eine 3D-Funktion, mit welcher Sie Filme, Videos und Sportsendungen auf noch realistischere Weise in 3D genießen können. In den angezeigten Bildern wird eine deutliche Tiefenwirkung erzeugt. Zum Ansehen dieser 3D-Bilder müssen Sie eine besondere 3D-Brille tragen. Wenn das 3D-Signal von einem HDMI 1.4a kompatiblen Gerät stammt, erkennt der Projektor das Signal für die 3D-Synchronisierung Informationen und projiziert Bilder automatisch im 3D-Format, nachdem sie erkannt wurden. -
Seite 48: Einstellen Der Lautstärke
Falls verfügbar können Sie auch auf auf der Fernbedienung drücken, um den Projektor- Ton ein- und auszuschalten. Einstellen der Lautstärke Öffnen Sie das OSD-Menü und wechseln Sie zum Menü EINSTELLUNGEN: Erweitert > Audioeinstellungen > Audiolautstärke-Menü. Drücken Sie auf zur Auswahl eines gewünschten Lautstärkepegels. Falls verfügbar, können Sie auf der Fernbedienung auf oder drücken, um die... -
Seite 49: Menübedienung
Signal erkennt. Wenn kein Gerät an den Projektor angeschlossen ist oder kein Signal erkannt wird, ist nur begrenzter Zugriff auf Menüoptionen möglich. Hauptmenü Untermenü Optionen Bildschirmfarbe Aus/Schultafel/Grün/Weiß Auto/4:3/16:9/16:10 (PJD5553LWS)/Breitbild Bildformat (PJD5553LWS)/Panorama (PJD5353LS)/2,35:1/Anamorph Schrägposition DISPLAY Position Phase H-Größe Zoom Max. Helligkeit/Dynamisch/Standard/ViewMatch/ Farbmodus Film Helligkeit... - Seite 50 Decke hinten/Decke vorne Menü-Anzeigezeit 5 s/10 s/15 s/20 s/25 s/30 s Menüeinstellun- Mitte/Oben links/ Menüposition Oben rechts/Unten links/ Unten rechts Deaktiviert/5 min/10 min/ Timer 15 min/20 min/25 min/30 min Schwarz /Blau/ViewSonic/ Startbild Auto/Projektion (Projektorposition)/ EINSTEL- Menüposition/Farbtemp./Helligkeit/Kontrast/ LUNGEN: Meine 3D-Einstellungen/Bildschirmfarbe/Startbild/ Standard Schaltfläche Meldung/Schnelle Auto-Suche/CEC/ Lampenmodus/DCR/Verd.
- Seite 51 Hauptmenü Untermenü Optionen Höhenmodus Ein/Aus Ein/Aus Ton aus Ein/Aus Audioeinstellungen Audiolautstärke Ton Ein/Aus Ein/Aus Verd. Untertitel Aus/CC1/CC2/CC3/CC4 Normal/Sparmodus/ Lampenmodus Dynamisch/ Lampeneinstellun- Standbymodus Lampenstunden zurücksetzen Lampenstunden EINSTELLUN- Filtermodus Ein/Aus GEN: Erweitert Filterstunden Filtereinstellungen zurücksetzen Filterstunden Fernbedienungscode 1/2/3/4/5/6/7/8 (Alle) Passwort ändern Sicherheitseinstell. Einschaltsperre Erweitert Bedientastenfeld-...
-
Seite 52: Beschreibung Für Jedes Menü
Beschreibung für jedes Menü Funktion Beschreibung Siehe „Verwendung von Bildschirmfarbe“ auf Seite 33 für weitere Einzelheiten. Bildschirmfarbe Diese Funktion steht nur zur Verfügung, wenn ein PC- Eingangssignal ausgewählt ist. Siehe „Auswahl des Bildformats“ auf Seite 30 für weitere Bildformat Einzelheiten. Siehe „Korrektur der Schrägprojektion“... - Seite 53 Funktion Beschreibung Farbe Siehe „Einstellung von Farbe“ auf Seite 33 für weitere Einzelheiten. Farbton Siehe „Einstellung von Farbton“ auf Seite 33 für weitere Einzelheiten. Diese Funktion steht nur zur Verfügung, wenn ein Composite Video oder S-Video-Eingangssignal mit NTSC System ausgewählt ist. Bildschärfe Siehe „Einstellung von Bildschärfe“...
- Seite 54 Funktion Beschreibung Energiesparen Siehe „Einstellung Energiesparen“ auf Seite 53 für weitere Einzelheiten. Autom. Abschaltung Sleeptimer Siehe „Einstellung Sleeptimer“ auf Seite 53 für weitere Einzelheiten. Wenn Sie Aktivieren auswählen, können Sie den Projektor innerhalb von 120 Sekunden nach dem Ausschalten sofort wieder einschalten.
-
Seite 55: Audioeinstellungen
Funktion Beschreibung Hiermit können Sie festlegen, welches Bild beim Startbild Einschalten des Projektors angezeigt wird. Hiermit können Sie eine Direkttaste auf der Meine Schaltfläche Fernbedienung festlegen. Muster Der Projektor kann mehrere Testmuster anzeigen. Dies hilft Ihnen bei der Einstellung der Bildgröße und der Bildschärfe, so dass Sie sicherstellen können, dass das projizierte Bild nicht verzerrt erscheint. - Seite 56 Funktion Beschreibung Wählt einen bevorzugten Modus für verdeckte Untertitel aus, wenn das ausgewählte Eingangssignal Untertitel überträgt. • Untertitel: Eine Bildschirmanzeige von Dialogen, Erzählungen und Soundeffekten in TV-Sendungen und Videos, die verdeckt sind (und in der Regel in Fernsehprogrammen mit "CC" gekennzeichnet sind). Verd.
- Seite 57 Funktion Beschreibung Quelle Zeigt die aktuelle Signalquelle an. Farbmodus Zeigt den ausgewählten Modus im Menü BILD an. Auflösung Zeigt die native Auflösung des Eingangssignals an. Aktueller Farbsystem Systemstatus Zeigt das Eingangssystemformat an. Lampenstunden Zeigt die Betriebsstunden der Lampe an. Filterstunden Zeigt die Betriebsstunden des Filters an.
-
Seite 58: Wartung
Wartung Pflege des Projektors Sie müssen das Objektiv bzw. den Filter (optionales Zubehör) regelmäßig reinigen. Entfernen Sie keine Bauteile des Projektors. Kontaktieren Sie Ihren Händler, wenn ein Teil des Projektors ausgetauscht werden muss. Reinigung der Objektivlinse Reinigen Sie die Projektionslinse von Staub oder anderen Verschmutzungen. •... -
Seite 59: Verwendung Des Staubfilters (Optionales Zubehör)
Verwendung des Staubfilters (optionales Zubehör) ACHTUNG • Es ist wichtig, dass der Staubfilter alle 100 Stunden nach der Installation des Staubfilters gereinigt wird. • Schalten Sie den Projektor aus und trennen Sie ihn von der Stromversorgung, bevor Sie den Filter installieren oder entfernen. •... -
Seite 60: Lampeninformationen
Den Filter-Timer zurücksetzen Öffnen Sie das OSD-Menü und wechseln Sie zum EINSTELLUNGEN: Erweitert > Filtereinstellungen Menü. Drücken Sie auf Enter. Es wird dann die Seite Filtereinstellungen angezeigt. Markieren Sie Filterstunden zurücksetzen und drücken Sie auf Enter. Eine Warnmeldung wird angezeigt, in der Sie gefragt werden, ob Sie den Filter-Timer zurücksetzen möchten. -
Seite 61: Einstellung Energiesparen
Einstellung Energiesparen Der Projektor verringert den Stromverbrauch, wenn nach 5 Minuten keine Eingangsquelle erkannt wird, um die Betriebsdauer der Lampe nicht unnötig zu verkürzen. Sie können zudem entscheiden, ob der Projektor nach einer bestimmten Zeitdauer automatisch ausgeschaltet werden soll. Öffnen Sie das OSD-Menü und wechseln Sie zum QUELLE > Autom. Abschaltung Menü. -
Seite 62: Lampe Auswechseln
Lampe ersetzen (s. Bedienungsanl.) Lampenz. dann zurücks. Lampe auswechseln Schalten Sie den Projektor aus und ziehen Sie das Netzkabel aus der Steckdose. Bitte kontaktieren Sie Fachpersonal, um die Lampe auszuwechseln. Typennummer der Ersatzlampe: • PJD5353LS: RLC-092 • PJD5553LWS: RLC-093... - Seite 63 Signalleuchten Signalleuchte Status und Beschreibung Betriebsanzeigen Blau Standby-Modus Blinkend Einschalten Blau Normaler Betrieb Blau Blau Normale Abkühlung beim Ausschalten (3 Sek.) Blinkend Herunterladend Lampenanzeigen Blau Erste Lampe-Fehler beim Abkühlen (60 Sek.) Blinkend Lampenfehler im normalen Betrieb (30 Sek.) CW Start fehlgeschlagen (30 Sek.) Blau Lampennutzungsdauer überschritten Violett...
-
Seite 64: Fehleranalyse
Fehleranalyse Der Projektor lässt sich nicht einschalten. Ursache Lösung Stecken Sie das Netzkabel in den Netzanschluss am Über das Netzkabel wird kein Strom Projektor und in die Steckdose. Wenn die Steckdose zugeführt. über einen Schalter verfügt, stellen Sie sicher, dass sie eingeschaltet ist. -
Seite 65: Technische Daten
Alle Daten können ohne Bekanntmachung geändert werden. • In Ihrer Region sind nicht alle Modelle verfügbar. Allgemein Produktname DLP Projektor Optische Daten Auflösung PJD5353LS: 1024 x 768 XGA PJD5553LWS: 1280 x 800 WXGA Anzeigesystem 1-CHIP DMD Lampe 190 W-Lampe Elektrische Anschlusswerte Stromversorgung AC 100–240 V, 50–60 Hz (Automatisch) -
Seite 66: Bedienfeld
Ausgänge RGB-Ausgang D-Sub 15-polig (Buchse) x 1 Audiosignalausgang Audiobuchse x 1 Lautsprecher 2 Watt x 1 Bedienfeld Serielle RS-232- 9-polig x 1 Steuerung k. A. Serielle USB-Steuerung Typ Mini B IR-Empfänger x 1 (Vorderseite) Umgebungsbedingungen Betriebstemperatur 0°C–40°C auf Meereshöhe Luftfeuchtigkeit bei 10%–90% (nicht kondensierend) Betrieb Höhenlage bei Betrieb... -
Seite 67: Timingtabelle
Timingtabelle Analog RGB Signal Auflösung (Punkte) Bildformat Bildwiederholfrequenz (Hz) 640 x 480 60/72/75/85 SVGA 800 x 600 60/72/75/85 1024 x 768 60/70/75/85 1152 x 864 1280 x 768 15:9 WXGA 1280 x 800 16:10 60/75/85 1360 x 768 16:9 Quad-VGA 1280 x 960 60/85 SXGA... - Seite 68 HDMI Bildwiederholfrequenz Signal Auflösung (Punkte) Bildformat (Hz) 640 x 480 SVGA 800 x 600 1024 x 768 1280 x 768 15:9 WXGA 1280 x 800 16:10 1360 x 768 16:9 Quad-VGA 1280 x 960 SXGA 1280 x 1024 SXGA+ 1400 x 1050 WXGA+ 1440 x 900 16:10...
- Seite 69 3D (HDMI Signal enthalten) Bildwiederholfrequenz Signal Auflösung (Punkte) Bildformat (Hz) SVGA 800 x 600 60* / 120** 1024 x 768 60* / 120** 1280 x 720 16:9 60* / 120** WXGA 1280 x 800 16:9 60* / 120** für Videosignal Bildwiederholfrequenz Signal Auflösung (Punkte)
-
Seite 70: Component-Video
Component-Video Bildwiederholfrequenz Signal Auflösung (Punkte) Bildformat (Hz) HDTV (1080p) 1920 x 1080 16:9 50 / 60 HDTV (1080i) 1920 x 1080 16:9 50 / 60 HDTV (720p) 1280 x 720 16:9 50 / 60 SDTV (480p) 720 x 480 4:3 / 16:9 SDTV (576p) 720 x 576 4:3 / 16:9... -
Seite 71: Informationen Zum Urheberrecht
Copyright Copyright 2015. Alle Rechte vorbehalten. Dieses Handbuch darf ohne vorherige schriftliche Genehmigung durch die ViewSonic Corporation weder ganz noch auszugsweise und in keiner Form und mit keinem Hilfsmittel, weder elektronisch noch mechanisch, magnetisch, optisch, chemisch, von Hand oder auf sonstige Weise, aufgezeichnet, kopiert, übertragen, abgeschrieben, in Datenabrufsystemen gespeichert oder in andere Sprachen... -
Seite 72: Anhang
Anhang IR-Steuerungstabelle Taste Format Byte1 Byte2 Byte3 Byte4 PgDn PgUp Blank Auto sync Links Rechts Color Mode Enter Gerät EIN Vergrößern Präsentations-Timer Exit D. ECO (Eco mode) Menu Mouse Maus links Maus rechts Source Pattern Eigene Taste HDMI Lautstärke+ Lautstärke- Tastefeldsperre VGA1 VGA2... -
Seite 73: Rs232-Befehlstabelle
Adresscode Code 1 83F4 Code 2 93F4 Code 3 A3F4 Code 4 B3F4 Code 5 C3F4 Code 6 D3F4 Code 7 E3F4 Code 8 F3F4 RS232-Befehlstabelle <Polzuweisung für diese beiden Enden> Beschreibung Beschreibung RTSZ CTSZ <Schnittstelle> RS-232-Protokoll Baudrate 115200 bit/s (Standard) Datenlänge 8 Bit Paritätskontrolle... - Seite 74 Startbild blau 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x01 0x68 Startbild 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x02 0x69 Schreiben ViewSonic Startbild Startbild Bild- schirmauf- 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x03 0x6A nahme...
- Seite 75 Meldung Aus 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x27 0x00 0x84 Schreiben Meldung Ein 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x27 0x01 0x85 Meldung 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x27 Lesen Meldung Status 0x85 Tisch vorne 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x00 0x5E Tisch hinten...
- Seite 76 Bildformat 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x00 0x62 Automatisch Bildformat 4:3 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x02 0x64 Bildformat 16:9 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x03 0x65 Bildformat 16:10 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x04 0x66 Schreiben Bildformat 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x05 0x67...
- Seite 77 Leer ein 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x09 0x01 0x68 Schreiben Leer aus 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x09 0x00 0x67 Leer 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x09 Lesen Leer Status 0x68 Verringern 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0A 0x00 0x68 Schreiben...
- Seite 78 Sättigungsab- 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x12 0x00 0x70 nahme Schreiben Sättigungszu- Sättigung 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x12 0x01 0x71 nahme 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x12 Lesen Sättigung 0x71 Schwächerer 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x13 0x00 0x71 Zuwachs Schreiben...
- Seite 79 Lautstärke 0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x01 0x00 0x61 erhöhen Schreiben Lautstär- Lautstärke 0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x02 0x00 0x62 verringern 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x14 0x03 Lesen Lautstärke 0x64 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x00 0x61 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x01 0x62 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x02 0x63 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x03 0x64...
- Seite 80 Nutzungsdauer Schreiben von Lampe 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x01 0x00 0x62 zurücksetzen Lampen- zeit Lampennut- 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x15 0x01 Lesen zungsdauer 0x63 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x00 0x85 Schreiben 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x01 0x86 HDMI...
- Seite 81 Code 1 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x00 0xA0 Code 2 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x01 0xA1 Code 3 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x02 0xA2 Code 4 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x03 0xA3 Fernbe- Schreiben dienung...
- Seite 82 Menü 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0F 0x61 Beenden 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x13 0x65 Nach oben 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0B 0x5D Nach unten 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0C 0x5E Links 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0D 0x5F Fernbe-...
-
Seite 83: Kundendienst
Kundendienst Für technische Unterstützung oder Kundendienst für Ihr Gerät sehen Sie bitte in der unten stehenden Tabelle nach, oder wenden Sie sich an Ihren Händler. HINWEIS: Sie benötigen die Seriennummer Ihres Geräts. Land/Region Website Telefone E-mail www.viewsoniceurope. www.viewsoniceurope.com/eu/ service_deu@viewsoniceurope. Deutschland com/de/ support/call-desk/ www.viewsoniceurope. -
Seite 84: Eingeschränkte Garantie
® -Projektor Garantieumfang: ViewSonic gewährleistet, dass die Produkte während des Garantiezeitraums frei von Material- und Herstellungsfehlern sind. Wenn ein Produkt während des Garantiezeitraums Material- oder Herstellungsfehler aufweist, wird ViewSonic nach eigenem Ermessen das Produkt entweder reparieren oder durch ein vergleichbares Produkt ersetzen. Ersatzprodukte oder -teile können reparierte oder überholte Teile und Komponenten enthalten. - Seite 85 Marktgängigkeit und der eignung für einen bestimmten Zweck, ausgeschlossen. Ausschluss von Schadensersatzansprüchen: Die Haftung von viewsonic ist auf die Kosten für die Reparatur oder den Ersatz des Produkts beschränkt. Viewsonic übernimmt keine Haftung für: Sachschäden, die durch Produktfehler verursacht wurden, Schäden durch Hindernisse, Verlust des Produkts, Zeitverlust, entgangenen Gewinn, entgangene Geschäfte, Vertrauensschäden,...
