ViewSonic
®
- User Guide

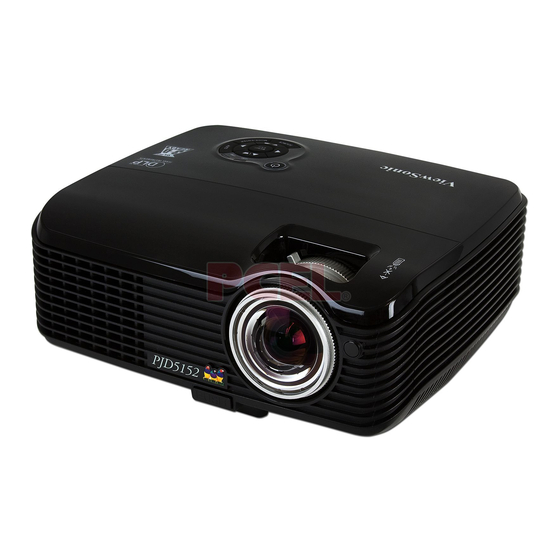

PJD5152 / PJD5352
- Guide de l'utilisateur
DLP Projector
- Bedienungsanleitung
- Guía del usuario
- Guida dell'utente
- Guia do usuário
- Användarhandbok
- Käyttöopas
- Руководство пользователя
- 使用手冊 (繁體)
- 使用手冊 (簡體)
- 사용자 안내서
- Podręcznik użytkownika
- Kullanιcι kιlavuzu
Model No. : VS13307 / VS13147
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ViewSonic PJD5152
Inhaltszusammenfassung für ViewSonic PJD5152
- Seite 1 ViewSonic ® - User Guide PJD5152 / PJD5352 - Guide de l’utilisateur DLP Projector - Bedienungsanleitung - Guía del usuario - Guida dell’utente - Guia do usuário - Användarhandbok - Käyttöopas - Руководство пользователя - 使用手冊 (繁體) - 使用手冊 (簡體) - 사용자...
-
Seite 2: Übereinstimmungserklärung
Übereinstimmungserklärung FCC-Erklärung Dieses Gerät erfüllt alle Anforderungen des Teils 15 der FCC-Bestimmungen. Der Betrieb muss die folgenden zwei Bedingungen erfüllen: (1) Das Gerät darf keine schädlichen Interferenzen verursachen, und (2) das Gerät muss alle empfangenen Interferenzen inklusive der Interferenzen, die eventuell einen unerwünschten Betrieb verursachen, annehmen. -
Seite 3: Rohs-Konformitätserklärung
RoHS-Konformitätserklärung Dieses Produkt wurde gemäß den Anforderungen der EG-Richtlinie 2002/95/EG zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS-Richtlinie) entworfen und hergestellt und hat sich als mit den maximalen Konzentrationswerten, die der europäischen Ausschuss für die technische Anpassung (Technical Adaptation Committee; TAC) festgelegt hat, wie folgt konform erwiesen: Vorgeschlagene Substanz... -
Seite 4: Produktregistrierung
Microsoft, Windows, Windows NT, und das Windows-Logo sind eingetragene Warenzeichen der Microsoft Corporation in den Vereinigten Staaten und in anderen Ländern. ViewSonic, das Logo mit den drei Vögeln, und OnView sind eingetragene Warenzeichen der ViewSonic Corporation. VESA und SVGA sind eingetragene Warenzeichen der Video Electronics Standards Association. DPMS und DDC sind Warenzeichen von VESA. -
Seite 5: Inhaltsverzeichnis
Inhalt Wichtige Wartung ......45 Sicherheitshinweise ..3 Pflege des Projektors ......45 Lampeninformationen ....... 46 Einleitung......5 Fehleranalyse....52 Leistungsmerkmale ......5 Lieferumfang........6 Technische Daten ...53 Außenansicht des Projektors....7 Technische Daten des Projektors..53 Bedienelemente und Funktionen..8 Abmessungen........54 Projektor aufstellen ..11 Deckenmontage ......... -
Seite 6: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Der Projektor wurde so entwickelt und getestet, dass er die neuesten Normen für Sicherheit bei Geräten der Informationstechnologie erfüllt. Um die Sicherheit dieses Produkts zu gewährleisten, müssen Sie jedoch die in diesem Handbuch und auf dem Produkt vermerkten Anweisungen befolgen. -
Seite 7: Sicherheitshinweise Für Die Deckenmontage Des Projektors
- Orte mit sehr hoher Luftfeuchtigkeit oder hoher Konzentration von Staub und Zigarettenrauch. Hierdurch können optische Bauteile verunreinigt, die Nutzungsdauer des Projektors verringert und das Bild verdunkelt werden. - Orte in der Nähe von Feuermeldern. - Orte mit Temperaturen über 40°C (104°F). - Orte in einer Höhe von über 3,000 m (10,000 feet). -
Seite 8: Einleitung
Einleitung Leistungsmerkmale Der Projektor vereint optische Hochleistungsprojektion und benutzerfreundliches Design und bietet daher hohe Zuverlässigkeit und optimale Bedienbarkeit. Der Projektor bietet die folgenden Leistungsmerkmale. • Bildschirmfarben-Korrekturfunktion zur Projektion auf Oberflächen in unterschiedlichen Farben • Schnelle automatische Suche zur schnelleren Erkennung von Signalen •... -
Seite 9: Lieferumfang
Lieferumfang Packen Sie den Inhalt vorsichtig aus und prüfen Sie, ob alle unten abgebildeten Teile vorhanden sind. Wenn von diesen Teilen etwas fehlt, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben. Standardzubehör Das mitgelieferte Zubehör ist für Ihr Land geeignet und kann von dem abgebildeten Zubehör abweichen. -
Seite 10: Außenansicht Des Projektors
Außenansicht des Projektors Externes Bedienfeld Vorder-/Oberseite (Siehe "Projektor und Fernbedienung" auf Seite 8 für Einzelheiten.) Lüftungsöffnung (Auslass für heiße Luft) Schnellverriegelungstaste Objektivlinsenkappe Fokus- und Zoomring Vorderer IR-Fernbedienungssensor Projektionslinse Netzkabelanschluss RS-232-Kontrollanschluss Signalausgang für RGB Signaleingang-1 für RGB (PC)/ Component Video (YPbPr/YCbCr) Signaleingang-2 für RGB (PC)/ Component Video (YPbPr/YCbCr) Rück-/Unterseite... -
Seite 11: Bedienelemente Und Funktionen
Bedienelemente und Funktionen Projektor und Fernbedienung Fokusring Stromversorgung Passt den Fokus des projizierten Bildes an. Dient dem Umschalten zwischen Siehe "Bildgröße und Bildschärfe Standbymodus und aktivem Betrieb. feinabstimmen" auf Seite 27 für weitere Siehe "Projektor einschalten" auf Seite 19 Einzelheiten. "Projektor ausschalten"... - Seite 12 LAMP (Kontrollleuchte) MENU Zeigt den Status der Lampe an. Leuchtet Aktiviert das OSD (On-Screen Display)- oder blinkt auf, wenn ein Problem mit der Menü. Lampe aufgetreten ist. Siehe Enter "Signalleuchten" auf Seite 51 für weitere Führt den im OSD-Menü ausgewählten Einzelheiten.
-
Seite 13: Reichweite Der Fernbedienung
Reichweite der Fernbedienung Der Sensor für die Infrarot (IR)-Fernbedienung befindet sich auf der Vorderseite des Projektors. Die Fernbedienung muss mit einer maximalen Abweichung von 30 Grad senkrecht auf den Sensor der IR-Fernbedienung des Projektors gerichtet werden. Der Abstand zwischen der Fernbedienung und dem Sensor darf nicht mehr als 8 Meter (~ 26 Fuß) betragen. -
Seite 14: Projektor Aufstellen
Projektor aufstellen Standort auswählen Die Raumaufteilung und Ihre persönlichen Vorlieben sind dabei die entscheidenden Kriterien. Beachten Sie bei der Standortwahl außerdem die Größe und Position der Leinwand, die Position einer geeigneten Netzsteckdose sowie den Abstand zwischen Projektor und sonstigen angeschlossenen Geräten. Der Projektor kann in vier Positionen installiert werden: Tisch vorne Bei dieser Variante wird der Projektor in Bodennähe... -
Seite 15: Projektionsgrößen
Projektionsgrößen Siehe "Abmessungen" auf Seite 54 für die Abmessungen der Linsenmitte dieses Projektors, bevor Sie die geeignete Position ermitteln. • 4:3-Bild auf einer 4:3-Leinwand ( a) ( b) ( e) ( a) ( f ) ( d) ( c) ( c) ( d) ( f ) ( e) -
Seite 16: Verbindungen
Verbindungen Gehen Sie beim Anschließen einer Signalquelle an den Projektor folgendermaßen vor: Schalten Sie alle Geräte aus, bevor Sie mit dem Anschließen beginnen. Verwenden Sie für jede Quelle das passende Kabel. Stellen Sie sicher, dass Sie die Kabel fest angeschlossen haben. Die für die folgenden Anschlussmöglichkeiten benötigten Kabel sind eventuell nicht alle im Lieferumfang dieses Projektors enthalten (siehe "Lieferumfang"... -
Seite 17: Monitor Anschließen
Bei einigen Notebooks werden externe Videoanschlüsse nicht aktiviert, wenn sie an einen Projektor angeschlossen werden. Mit einer Tastenkombination wie z. B. FN + F3 oder der CRT/LCD-Taste wird die externe Anzeige ein- bzw. ausgeschaltet. Suchen Sie nach einer Funktionstaste mit der Aufschrift Strg/LCD oder einem Monitor-Symbol auf der Tastatur des Notebooks. -
Seite 18: Geräte Als Videoquelle Anschließen
Geräte als Videoquelle anschließen Sie können Ihren Projektor an verschiedene Geräte anschließen, die als Videoquelle dienen, sofern diese über einen der folgenden Ausgänge verfügen: • Component-Video • S-Video • Video (Composite) Für den Anschluss des Projektors an ein Gerät, das als Videoquelle dienen soll, wird nur eine der obigen Anschlussmethoden benötigt, allerdings bietet jede davon im Hinblick auf die Videoqualität ein anderes Niveau. -
Seite 19: Component-Video-Quellgerät Anschließen
Wenn das ausgewählte Videobild nicht angezeigt wird, obwohl der Projektor eingeschaltet und die richtige Videoquelle ausgewählt wurde, prüfen Sie, ob das Gerät, das als Videoquelle dient, eingeschaltet ist und ordnungsgemäß funktioniert. Prüfen Sie auch, ob die Signalkabel ordnungsgemäß angeschlossen wurden. VGA-Komponenten-Adapter • (ViewSonic P/N: CB-00008906) Verbindungen... -
Seite 20: S-Video-Quellgerät Anschließen
S-Video-Quellgerät anschließen Prüfen Sie, ob das Gerät, das als Videoquelle dienen soll, über einen freien S-Video- Ausgang verfügt: • Wenn dies der Fall ist, können Sie mit dieser Anleitung fortfahren. • Andernfalls müssen Sie erneut überdenken, welche Methode zum Anschluss des Gerätes in Frage kommt. -
Seite 21: Composite-Video-Quellgerät Anschließen
Composite-Video-Quellgerät anschließen Prüfen Sie, ob das Gerät, das als Videoquelle dienen soll, über freie Composite-Video- Ausgänge verfügt: • Wenn dies der Fall ist, können Sie mit dieser Anleitung fortfahren. • Andernfalls müssen Sie erneut überdenken, welche Methode zum Anschluss des Gerätes in Frage kommt. -
Seite 22: Bedienung
Bedienung Projektor einschalten Verbinden Sie das Netzkabel mit dem Projektor und mit der Steckdose. Schalten Sie die Netzsteckdose ein (sofern ein entsprechender Schalter vorhanden ist). Vergewissern Sie sich, dass die Stromanzeige POWER (Kontrollleuchte) am Projektor nach Anschließen des Netzkabels blau aufblinkt. Nehmen Sie die Schutzkappe von der Linse ab. - Seite 23 Der Projektor sucht nach Eingangssignalen. Das gerade geprüfte Eingangssignal wird in der oberen linken Ecke der Leinwand angezeigt. Erkennt der Projektor kein gültiges Signal, wird die Meldung Kein Signal angezeigt, bis ein Eingangssignal gefunden wurde. Sie können auch am Projektor oder auf der Fernbedienung auf SOURCE drücken, um das gewünschte Eingangssignal auszuwählen.
-
Seite 24: Menüs Verwenden
, um das Menü Projektor-position Tisch vorne Autom. Abschaltung Deaktiviert Wartezeit Deaktiviert EINSTELLUNGEN: Standard zu Bedientastenfeldsperre Timer-Steuerung Deaktiviert markieren. Startbild ViewSonic Meldung Analog RGB MENÜ Beenden Drücken Sie zweimal* auf Sprache Deutsch Projektor-position Tisch vorne Autom. Abschaltung Deaktiviert MENU/EXIT am Projektor... -
Seite 25: Passwortfunktion Verwenden
: DISPLAY : EINSTELLUNGEN: Standard : BILD : EINSTELLUNGEN: Erweitert : QUELLE : INFORMATIONEN Passwortfunktion verwenden Aus Sicherheitsgründen und zur Verhinderung unberechtigter Nutzung besitzt der Projektor eine Funktion für Passwortschutz. Das Passwort kann im OSD-Menü festgelegt werden. Detaillierte Informationen zur Bedienung des OSD-Menüs finden Sie unter "Menüs verwenden"... -
Seite 26: Wenn Sie Das Passwort Vergessen Haben
Drücken Sie 3 Sekunden lang auf AUTO auf PASSWORTRÜCKRUF dem Projektor oder auf der Fernbedienung. Auf Notieren Sie den Rückrufcode und dem Display des Projektors wird eine kodierte wenden Sie sich an einen ViewSonic Kundendienst. Nummer angezeigt. Rückrufcode: Notieren Sie die Nummer, und schalten Sie den 0 2 1 2 Projektor aus. -
Seite 27: Passwort-Funktion Deaktivieren
Bestätigen Sie das neue Passwort, indem Sie es erneut eingeben. Sie haben dem Projektor damit erfolgreich ein neues Passwort zugewiesen. Vergessen Sie nicht, das neue Passwort einzugeben, wenn Sie den Projektor das nächste Mal starten. Um das OSD-Menü zu verlassen, drücken Sie auf MENU/EXIT am Projektor oder auf Exit auf der Fernbedienung. -
Seite 28: Eingangssignal Wechseln
Eingangssignal wechseln Der Projektor kann an mehrere Geräte gleichzeitig angeschlossen werden. Allerdings kann nur das Signal eines der Geräte als Vollbild angezeigt werden. Stellen Sie sicher, dass die Funktion Schnelle Auto-Suche im Menü QUELLE auf Ein gestellt ist, wenn Sie möchten, dass er automatisch nach Signalen sucht. Sie können auch manuell durch die verfügbaren Eingangssignale gehen. -
Seite 29: Projizierte Bilder Einstellen
Projizierte Bilder einstellen Projektionswinkel einstellen Der Projektor besitzt einen Schnellspann-Einstellfuß und einen hinteren Einstellfuß. Mit diesen Füßen können die Bildhöhe und der Projektionswinkel eingestellt werden. So passen Sie den Projektionswinkel an: Drücken Sie die Schnellverriegelungstaste und heben Sie die Vorderseite des Projektors an. - Seite 30 Bildgröße und Bildschärfe feinabstimmen Stellen Sie die gewünschte Bildgröße mit dem Zoomrad ein. Stellen Sie anschließend durch Drehen des Fokusrads die Bildschärfe ein. Schrägprojektionskorrektur Bei einer Schrägprojektion ist das projizierte Bild entweder oben oder unten deutlich breiter. Dies tritt auf, wenn der Projektor nicht senkrecht zur Leinwand ausgerichtet ist. Um dies zu korrigieren, können Sie neben der Höheneinstellung des Projektors auch einen der folgenden manuellen Schritte durchführen.
-
Seite 31: Bild Vergrößern Und Nach Details Suchen
Bild vergrößern und nach Details suchen Wenn Sie mehr Details im projizierten Bild anzeigen möchten, vergrößern Sie das Bild. Verwenden Sie die Richtungspfeiltasten, um im Bild zu navigieren. • Fernbedienung benutzen Drücken Sie auf Magnify +/-, um die Zoomleiste anzuzeigen. Drücken Sie auf Magnify +, um die Mitte des Bildes zu vergrößern. -
Seite 32: Bildformat Wählen
Bildformat wählen Das Bildformat beschreibt, in welchem Verhältnis die Breite und die Höhe des Bildes zueinander stehen. Bei analogen Fernsehern und Computern wird meist ein Bildformat von 4:3 verwendet. Dies ist die Standardeinstellung bei diesem Projektor. Digitale Fernseher und DVDs haben meist ein Bildformat von 16:9. Dank digitaler Signalverarbeitung sind digitale Anzeigegeräte wie dieser Projektor in der Lage, das Bild dynamisch zu dehnen und zu skalieren und dadurch ein Bildformat zu erzeugen, das von dem des Eingangssignals abweicht. -
Seite 33: Bildqualität Optimieren
Bildqualität optimieren Bildmodus auswählen Im Projektor sind bereits verschiedene vordefinierte Anwendungsmodi eingestellt, so dass Sie den für Ihre Betriebsumgebung und den Bildtyp Ihres Eingangssignals geeigneten Modus auswählen können. Um einen für Ihre Zwecke geeigneten Betriebsmodus auszuwählen, können Sie einen der folgenden Schritte durchführen. -
Seite 34: Modus Benutzer 1/Benutzer 2 Einstellen
Modus Benutzer 1/Benutzer 2 einstellen Es gibt zwei benutzerdefinierbare Modi, wenn die derzeit verfügbaren Bildmodi nicht für Ihre Bedürfnisse geeignet sind. Sie können einen der Bildmodi (mit Ausnahme von Benutzer 1/Benutzer 2) als Ausgangspunkt verwenden und die Einstellungen anpassen. Drücken Sie auf MENU/EXIT am Projektor oder auf MENU auf der Fernbedienung, um das OSD-Menü... -
Seite 35: Einstellung Von Kontrast
Einstellung von Kontrast Markieren Sie das Menü BILD > Kontrast und drücken Sie auf Je höher der Wert ist, desto größer ist der Kontrast. Stellen Sie hiermit den maximalen Weiß-Anteil ein, nachdem Sie die Einstellung Helligkeit unter Berücksichtigung der ausgewählten Eingangsquelle und der räumlichen Gegebenheiten angepasst haben. -
Seite 36: Farbverwaltung
Farbverwaltung Nur bei einer permanenten Installation mit einstellbaren Lichtstufen, z. B. in einem Konferenzraum, einem Vorlesungsraum oder einem Heimtheater, sollte die Farbverwaltung eingesetzt werden. Die Farbverwaltung ermöglicht eine feine Einstellung der Farbe für eine besser Farbwiedergabe, falls dies erforderlich ist. Wenn Sie sich eine Test-Disc mit unterschiedlichen Farbtestmustern zugelegt haben, können Sie die Farbwiedergabe auf Monitoren, Fernsehern, Projektoren usw. -
Seite 37: Bild Ausblenden
Bild ausblenden Um die Aufmerksamkeit des Publikums auf den Vortragenden zu lenken, können Sie mit der Taste auf dem Projektor oder Blank auf der Fernbedienung das Projektionsbild ausblenden. Drücken Sie auf eine beliebige Taste am Projektor oder auf der Fernbedienung, um das Bild wieder einzublenden. Wenn das Projektionsbild ausgeblendet ist, wird im rechten unteren Leinwandbereich das Wort BLANK angezeigt. -
Seite 38: Bild Anhalten
Bild anhalten Drücken Sie auf Freeze auf der Fernbedienung, um das Bild anzuhalten. In der linken oberen Bildschirmecke wird 'FREEZE' angezeigt. Drücken Sie zur Wiederherstellung des Bildes auf dem Projektor oder auf der Fernbedienung eine beliebige Taste. Auch wenn das Bild in der Anzeige angehalten wurde, ist dies auf dem Videorecorder oder einem anderen Gerät nicht der Fall. -
Seite 39: Menüanzeige Des Projektors Persönlich Einrichten
Menüanzeige des Projektors persönlich einrichten Die OSD-Menüs können ganz nach Ihren persönlichen Vorlieben eingerichtet werden. Die folgenden Einstellungen haben keine Auswirkungen auf die Projektionseinstellungen, den Betrieb oder die Leistung. • Menü-Anzeigezeit im Menü EINSTELLUNGEN: Erweitert > Menü-einstellungen stellt die Dauer ein, die das OSD nach dem letzten Tastendruck angezeigt wird. Es kann eine Dauer zwischen 5 und 30 Sekunden in Abständen von 5 Sekunden eingestellt werden. -
Seite 40: Menübedienung
Menübedienung Menüsystem Beachten Sie, dass die OSD-Menüs je nach ausgewähltem Signaltyp variieren. Die Menüoptionen stehen zur Verfügung, wenn der Projektor mindestens ein gültiges Signal erkennt. Wenn kein Gerät an den Projektor angeschlossen ist oder kein Signal erkannt wird, ist nur begrenzter Zugriff auf Menüoptionen möglich. Hauptmenü... - Seite 41 Deaktiviert/5 Min/10 Min/ Standard Wartezeit 15 Min/20 Min/25 Min/30 Min Bedientastenfel Ein/Aus dsperre Timer- Deaktiviert30 min/1 Std/2 Std/ Steuerung 3 Std/4 Std/8 Std/12 Std Startbild Schwarz/Blau/ViewSonic Meldung Ein/Aus Schnellkühlung Ein/Aus Höhenmodus Ein/Aus Ein/Aus Aktiver VGA- Ein/Aus Ausgang Ton aus Ein/Aus Audio- Lautstärke...
-
Seite 42: Beschreibung Für Jedes Menü
• Quelle • Farbmodus • Auflösung INFORMA- Aktueller Systemstatus • Farbsystem TIONEN • Entsprechende Lampenstunden Beschreibung für jedes Menü Funktion Beschreibung Korrigiert die Farbe des projizierten Bildes, wenn die Bildschirmfarbe Projektionsfläche nicht weiß ist. Siehe "Verwendung von Bildschirmfarbe" auf Seite 31 für weitere Einzelheiten. -
Seite 43: Funktion
Funktion Beschreibung Dieser Projektor besitzt eine 3D-Funktion, mit welcher Sie Filme, Videos und Sportsendungen auf noch realistischere Weise in 3D genießen können. In den angezeigten Bildern wird eine deutliche Tiefenwirkung erzeugt. Zum Ansehen dieser 3D-Bilder müssen Sie eine besondere 3D-Brille tragen. •... -
Seite 44: Beschreibung
Funktion Beschreibung Passt die Schärfe des Bildes an. Siehe "Einstellung von Bildschärfe Bildschärfe" auf Seite 32 für weitere Einzelheiten. Passt Weißspitzen an und behält dabei eine korrekte Brilliant Color Farbwiedergabe bei. Siehe "Einstellung von Brilliant Color" auf Seite 32 für weitere Einzelheiten. Siehe "Auswählen von Farbtemperatur"... -
Seite 45: Schnellkühlung
Hiermit können Sie festlegen, welches Logo-Bild beim Einschalten des Projektors angezeigt wird. Es stehen drei Startbild Optionen zur Auswahl: ViewSonic-Logo, Schwarzer Bildschirm oder Blauer Bildschirm. Wenn Sie Ein auswählen, werden auf dem Bildschirm Meldung aktuelle Informationen angezeigt, sobald der Projektor ein Signal erkennt bzw. -
Seite 46: Audioeinstellungen
Funktion Beschreibung Bei Auswahl von Ein, wird ein VGA-Signal ausgegeben, wenn die Anschlüsse COMPUTER IN 1/COMPUTER IN 2 Aktiver VGA- und COMPUTER OUT ordnungsgemäß mit Geräten Ausgang verbunden sind. Siehe "Monitor anschließen" auf Seite 14, um zu erfahren, wie Sie die Verbindung herstellen können. Die im Folgenden vorgenommene Einstellungen beziehen sich auf den Lautsprecher des Projektors. - Seite 47 Funktion Beschreibung Lampenmodus Siehe "Einstellung Lampenmodus als Sparmodus" auf Seite 46 für weitere Einzelheiten. Lampentimer zurücks. Lampen- Siehe "Lampentimer zurücksetzen" auf Seite 50 für weitere einstellungen Einzelheiten. Entsprechende Lampenstunden Siehe "Lampenbetriebssystem" auf Seite 46 für Einzelheiten dazu, wie die Gesamtbetriebsstunden der Lampe berechnet werden.
-
Seite 48: Wartung
Wartung Pflege des Projektors Der Projektor benötigt nur wenig Wartung. Sie sollten lediglich regelmäßig die Linse reinigen. Entfernen Sie außer der Lampe keine Bauteile des Projektors. Wenden Sie sich an den Fachhandel, wenn andere Bauteile ausgetauscht werden müssen. Objektivlinse reinigen Reinigen Sie die Objektivlinse von Staub oder anderen Verschmutzungen. -
Seite 49: Lampeninformationen
Lampeninformationen Lampenbetriebssystem Wenn der Projektor in Betrieb ist, wird die Betriebszeit der Lampe automatisch vom integrierten Timer (in Stunden) berechnet. Informationen über Lampenbetriebsstunden einholen: Drücken Sie auf MENU/EXIT am Projektor oder auf MENU auf der Fernbedienung und anschließend auf bis das Menü EINSTELLUNGEN: Erweitert markiert ist. -
Seite 50: Zeit Des Lampenaustausches
Zeit des Lampenaustausches Wenn die Lampenanzeige rot aufleuchtet oder ein Warnhinweis anzeigt, dass die Lampe ausgewechselt werden sollte, setzen Sie eine neue Lampe ein oder wenden Sie sich an Ihren Händler. Eine verbrauchte Lampe kann zu einer Fehlfunktion des Projektors führen und in manchen Fällen sogar explodieren. -
Seite 51: Die Lampe Auswechseln
Reinigungsmaterial. Achten Sie auf die scharfen Kanten im Lampengehäuse. Waschen Sie Ihre Hände, nachdem Sie die Lampe ausgetauscht haben. • Es wurden nur von ViewSonic zugelassene Lampen mit diesem Projektor getestet. Wenn Sie andere Lampen verwenden, kann es zu einem elektrischen Schlag oder Feuer kommen. - Seite 52 Ziehen Sie die Lampensteckverbindung aus dem Einschub im Lampenfach heraus. Trennen Sie sie wie gezeigt vom Projektor. Heben Sie den Griff nach oben an. Ziehen Sie die Lampe mit dem Griff aus dem Projektor. ACHTUNG • Wenn sie zu schnell herausgezogen wird, kann die Lampe zerbrechen, und die Glassplitter können in den Projektor fallen.
-
Seite 53: Lampentimer Zurücksetzen
Ziehen Sie die Befestigungsschraube der Lampe an. ACHTUNG • Eine lose Schraube kann zu einer unzureichenden Verbindung und damit zu Fehlfunktionen führen. • Ziehen Sie die Schraube nicht zu fest an. Achten Sie darauf, dass der Griff absolut flach liegt und arretiert ist. Bringen Sie die Lampenabdeckung wieder am Projektor an. - Seite 54 ACHTUNG Setzen Sie den Zähler nur dann zurück, wenn die Lampe nicht neu ist oder ersetzt wurde, da dies ansonsten zu Beschädigungen führen könnte. Signalleuchten Signalleuchte Status und Beschreibung Strom- Tepera- versor- Lampe gung Betriebsanzeigen Blau Standby-Modus Blinkend Blau Einschalten. Blau Normaler Betrieb.
-
Seite 55: Fehleranalyse
Fehleranalyse Der Projektor lässt sich nicht einschalten. Ursache Lösung Stecken Sie das Netzkabel in den Netzanschluss auf dem Projektor und in die Über das Netzkabel wird kein Strom Steckdose. Wenn die Steckdose über einen zugeführt. Schalter verfügt, stellen Sie sicher, dass sie eingeschaltet ist. -
Seite 56: Technische Daten
Technische Daten Technische Daten des Projektors Alle Daten können ohne Bekanntmachung geändert werden. Allgemein Produktname Digitaler Projektor Optische Daten PJD5152: 800 x 600 SVGA Auflösung • PJD5352: 1024 x 768 XGA • Anzeigesystem 1-CHIP DMD F-Wert des Objektivs F = 2,6 bis 2,78, f = 10,2 bis 12,24 mm... -
Seite 57: Abmessungen
Abmessungen 264 mm (B) x 96,4 mm (H) x 225 mm (T) 96,4 Deckenmontage Schraube für Deckenmontage: M4 x 8 (Max. L = 10 mm) Einheit: mm Timingtabelle Unterstütztes Timing für PC-Eingang Horizontalfrequenz Vertikalfrequenz Pixelfrequenz Auflösung Modus (kHz) (Hz) (MHz) 720 x 400 31,469 70,087... -
Seite 58: Unterstütztes Timing Für Component-Yp B P R -Eingang
48,363 60,004 XGA_60 56,476 70,069 XGA_70 60,023 75,029 78,75 XGA_75 1024 x 768 68,667 84,997 94,5 XGA_85 39,634 49,98 XGA_50 98,958 119,804 137,75 XGA_120 49,702 59,81 83,5 WXGA_60 1280 x 800 62,795 74,934 106,5 WXGA_75 71,554 84,88 122,5 WXGA_85 1280 x 960_60 1280 x 960 1280 x 960_85 85,938... -
Seite 59: Informationen Zum Urheberrecht
Copyright Copyright 2010. Alle Rechte vorbehalten. Dieses Handbuch darf ohne vorherige schriftliche Genehmigung durch die ViewSonic Corporation weder ganz noch auszugsweise und in keiner Form und mit keinem Hilfsmittel, weder elektronisch noch mechanisch, magnetisch, optisch, chemisch, von Hand oder auf sonstige Weise, aufgezeichnet, kopiert, übertragen, abgeschrieben, in Datenabrufsystemen gespeichert oder in andere Sprachen... -
Seite 60: Anhang
Anhang IR-Steuerungstabelle Taste Format Byte1 Byte2 Byte3 Byte4 Stromversorgung Freeze Links Rechts Color Mode Volume+ Volume- Auto Source Blank Menu Magnify + Magnify - Enter Exit Mute VGA1 VGA2 Video Keystone + Keystone - RS232-Befehlstabelle <Polzuweisung für diese beiden Enden> Beschreibung Beschreibung Anhang... - Seite 61 <Schnittstelle> RS-232-Protokoll Baudrate 115200 bit/s (Standard) Datenlänge 8 Bit Paritätskontrolle Keine Stopp-Bit 1 Bit Datenflusskontrolle Keine Funktion Status Aktion Einschalten 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x00 0x00 0x5D Schreiben Stromversor- Ausschalten 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x01 0x00 0x5E gung Betriebsstatus Lesen...
- Seite 62 Helligkeitsver- 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x03 0x00 0x61 ringerung Schreiben Helligkeit Helligkeitser- 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x03 0x01 0x62 höhung Lesen Helligkeit 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x03 0x62 Bildformat 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x00 0x62 Automatisch Bildformat Real...
- Seite 63 Max. Helligkeit 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x00 0x69 Kino 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x01 0x6A Benutzer 1 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x02 0x6B Schreiben Benutzer 2 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x03 0x6C Farbmodus Daylight/Spiele 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x04 0x6D...
- Seite 64 Ton Aus 0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x00 0x01 0x61 Schreiben Ton Aus Ton Ein 0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x00 0x00 0x60 Lesen Ton-Aus-Status 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x14 0x00 0x61 Lautstärke 0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x01 0x00 0x61 erhöhen...
-
Seite 65: Kundendienst
Kundendienst Für technische Unterstützung und Produktservice schauen Sie in die nachstehende Tabelle oder wenden sich an Ihren Händler. HINWEIS: Sie benötigen die Seriennummer des Produkts. Land/ Website Telefon E-mail Region www.viewsoniceurope.com/ Deutschland www.viewsoniceurope.com/de/ service_de@viewsoniceurope.com de/support/call-desk/ www.viewsoniceurope.com/ Österreich www.viewsoniceurope.com/aus/ service_at@viewsoniceurope.com aus/support/call-desk/ Schweiz www.viewsoniceurope.com/ www.viewsoniceurope.com/chde/... -
Seite 66: Eingeschränkte Garantie
Unfall, missbräuchliche Verwendung, Fahrlässigkeit, Feuer, Wasser, Blitzschlag oder andere Naturereignisse, unerlaubte Änderungen am Produkt, Nichtbefolgen der dem Produkt beiliegenden Anweisungen. b. Reparatur oder der Versuch einer Reparatur durch nicht von ViewSonic autorisierte Personen. Durch den Transport verursachte Schäden am Produkt. d. Abbau oder Aufstellen des Produkts. - Seite 67 Marktgängigkeit und der eignung für einenbestimmten Zweck, ausgeschlossen. Ausschluss von Schadensersatzansprüchen: Die Haftung von viewsonic ist auf die Kosten für die Reparatur oder den Ersatz des Produkts beschränkt. Viewsonicübernimmt keine Haftung für: Sachschäden, die durch Produktfehler verursacht wurden, Schäden durch Hindernisse, Verlust des Produkts, Zeitverlust,entgangenen Gewinn, entgangene Geschäfte, Vertrauensschäden,...
