JVC RC-EZ53S Bedienungsanleitung

ACHTUNG:
• Blockieren Sie keine Belüftungsschlitze oder
-bohrungen. (Wenn die Belüftungsöffnungen
oder -löcher durch eine Zeitung oder ein Tuch
etc. blockiert werden, kann die entstehende Hitze
nicht abgeführt werden.)

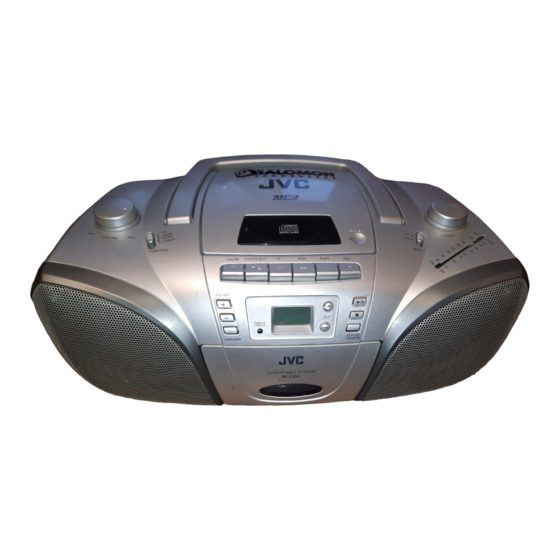

PORTABLE-CD-SYSTEM
• Stellen Sie keine offenen Flammen, beispielsweise
angezündete Kerzen, auf das Gerät.
RC-EZ53S • Wenn Sie Batterien entsorgen, denken Sie an den
DEUTSCH
Umweltschutz. Batterien müssen entsprechend
den geltenden örtlichen Vorschriften oder
Gesetzen entsorgt werden.
• Setzen Sie dieses Gerät auf keinen Fall Regen,
Feuchtigkeit oder Flüssigkeitsspritzern aus.
Es dürfen auch keine mit Flüssigkeit gefüllten
Objekte, z. B. Vasen, auf das Gerät gestellt werden.
ACHTUNG:
Ein übermäßiger Schallleistungspegel der Kopfhörer
kann zu Gehörschäden führen.
WICHTIG FÜR LASER-PRODUKTE
1. LASER-PRODUKT DER KLASSE 1
2. ACHTUNG: Die obere Abdeckung nicht öffnen und
Herzlichen Glückwunsch zum Kauf eines JVC-
nicht das Gehäuse öffnen. Das Gerät enthält keine
Produkts.
Teile, die vom Benutzer gewartet werden können.
Bevor Sie das Produkt in Betrieb nehmen, lesen
Wartungen nur von qualifziertem Fachpersonal
Sie bitte die Bedienungsanleitung gründlich durch. durchführen lassen.
3. ACHTUNG: Sichtbare und/oder unsichtbare
Laserstrahlung der Klasse 1M bei offenen
BEDIENUNGSANLEITUNG
Abdeckungen. Nicht direkt mit optischen
Instrumenten betrachten.
4. ANBRINGEN DES ETIKETTS: WARNHINWEIS-ETIKETT,
LVT1772-001A
INNEN AM GERÄT ANGEBRACHT.
[E]
Warnung, Achtung und sonstige
Hinweise
ACHTUNG
Zur Verhinderung von elektrischen Schlägen,
Brandgefahr, usw:
1. Keine Schrauben lösen oder Abdeckungen enlfernen
und das Gehäuse nicht öffnen.
2. Dieses Gerät weder Regen noch Feuchtigkeit
aussetzen.
Vorsicht — TAPE/ OFF-Schalter!
Ziehen Sie das Netzkabel ab, um die Stromversorgung
ganz zu unterbrechen. Beim Aufstellung des Produkts
stellen Sie sicher, dass der Stecker gut zugänglich ist. Der
Schalter kann in keiner Stellung zur Unterbrechung der
Stromversorgung verwendet werden.
GE
©2007 Victor Company of Japan, Limited
ÜBER DISC/DATEI/CASSETTENBAND
Abspielbare Discs/Dateien Hinweise zu Discs/Dateien
• MP3-Discs erfordern eine längere Auslesezeit
Discs CDs mit einer dieser Spuren unter
als normale CDs. (Das liegt an der Komplexität
der Oberfläche.
der Ordner/Datei-Konfiguration.)
• Manche MP3-Dateien können nicht
wiedergegeben werden und werden
übersprungen. Das ist ein Resultat ihrer
Dateien Dateien im Format CD und MP3-
Aufnahmeverfahren und Bedingungen.
Dateien auf einer finalisierten CD-R • Bei der Herstellung von MP3-Discs verwenden
oder CD-RW.
Sie ISO 9660 mit Level 1 als Disc-Format.
• Dieses Gerät kann MP3-Dateien mit der
Dateierweiterung <.mp3> abspielen
(ungeachtet der Schreibung mit Groß- und
Kleinbuchstaben).
• Wir empfehlen, jede MP3-Datei mit einer
Samplingrate von 44,1 kHz und Bitrate von
128 kbps zu erstellen.
• Die Wiedergabereihenfolge von MP3-
Dateien kann sich von der beabsichtigten
unterscheiden. Wenn ein Ordner nicht MP3-
Dateien enthält, wird er ignoriert.
• Dieses Gerät kann nicht "packet written"-Discs
abspielen.
• Wenn eine CD-RW in einem anderen Format
bespielt wurde, löschen Sie alle Daten auf der
CD-RW vollständig, bevor Sie auf der Disc neu
aufnehmen.
• Dieses Gerät kann bis zu 511 Tracks und 255
Ordner auf einer Disc erkennen. Solche, die
die Maximalzahl überschreiten, können nicht
erkannt werden.
• Der Reflexionsfaktor einer CD-RW ist niedriger
als der anderer CDs, weshalb das Lesen einer
CD-RW länger dauern kann.
• In dieser Anleitung werden die Ausdrücke
"Datei" und "Track" mit gleicher Bedeutung für
MP3-Vorgänge verwendet.
ACHTUNG: Ausreichende Belüftung Benutzerinformationen zur Entsorgung alter Geräte
Zur Vermeidung von elektrischen Schlägen, Feuer und [Europäische Union]
sonstigen Schäden sollte das Gerät unter folgenden
Hinweis:
Bedingungen aufgestellt werden:
1 Vorderseite:
Hindernisfrei und gut zugänglich.
2 Seitenwände/Oberseite/Rückwand:
Hindernisfrei in allen gegebenen Abständen (s.
Abbildung).
Dieses Symbol zeigt an, dass das elektrische bzw.
3 Unterseite:
elektronische Gerät nicht als normaler Haushaltsabfall
Die Stellfläche muß absolut eben sein. Sorgen
entsorgt werden soll. Stattdessen sollte das Produkt
Sie für ausreichende Luftzufuhr durch Aufstellung auf
zur fachgerechten Entsorgung, Weiterverwendung
einem Stand mit mindestens 10 cm Höhe.
und Wiederverwertung in Übereinstimmung mit
der Landesgesetzgebung einer entsprechenden
Vorderansicht
Sammelstelle für das Recycling elektrischer und
15 cm
elektronischer Geräte zugeführt werden.
Die korrekte Entsorgung dieses Produkts dient dem
15 cm 15 cm
Umweltschutz und verhindert mögliche Schäden für die
Umwelt und die menschliche Gesundheit, welche durch
unsachgemäße Behandlung des Produkts auftreten
können. Weitere Informationen zu Sammelstellen
10 cm
und dem Recycling dieses Produkts erhalten Sie
bei Ihrer Gemeindeverwaltung, Ihrem örtlichen
Seitenansicht Entsorgungsunternehmen oder in dem Geschäft, in dem
Sie das Produkt gekauft haben.
15 cm
Für die nicht fachgerechte Entsorgung dieses Abfalls
können gemäß der Landesgesetzgebung Strafen
15 cm 15 cm
ausgesprochen werden.
(Geschäftskunden)
10 cm
Wenn Sie dieses Produkt entsorgen möchten, besuchen
Sie bitte unsere Webseite www.jvc-europe.com, um
Informationen zur Rücknahme des Produkts zu erhalten.
[Andere Länder außerhalb der Europäischen Union]
Wenn Sie dieses Produkt entsorgen möchten, halten Sie
sich dabei bitte an die entsprechenden Landesgesetze
und andere Regelungen in Ihrem Land zur Behandlung
elektrischer und elektronischer Geräte.
Sehr geehrter Kunde, sehr geehrte Kundin,
dieses Gerät stimmt mit den gültigen europäischen
Richtlinien und Normen bezüglich elektromagnetischer
Verträglichkeit und elektrischer Sicherheit überein.
Die europäische Vertretung für die Victor Company of
Japan, Limited ist:
JVC Technology Centre Europe GmbH
Postfach 10 05 52
61145 Friedberg
Deutschland
0807KMMMDWMTS
REFERENZ
MP3 Ordner-/Tracks-Konfiguration Pflege und Wartung
Dieses Gerät spielt MP3-Tracks wie folgt ab. Um beste Leistung mit dem Gerät zu erzielen,
halten Sie die Discs, Bänder und Mechanismen
Hierarchie
immer sauber.
Ebene 1 Ebene 2 Ebene 3 Ebene 4 Ebene 5
Reinigung des Geräts
• Ziehen Sie vor der Reinigung das Netzkabel ab.
• Wischen Sie Flecken mit einem weichen
Lappen ab. Bei schwerer Verschmutzung des
Geräts einen Lappen mit wässriger, neutraler
Spülmittellösung tränken, gut auswringen,
das Gerät abwischen, und dann mit einem
Ordner mit seiner
trockenen Lappen trockenwischen.
Wiedergabereihenfolge
• Um Beeinträchtigung der Qualität des Geräts,
MP3-Track mit seiner
Beschädigung, oder Abpellen der Lackierung zu
Wiedergabereihenfolge
vermeiden, auf folgendes achten:
– NICHT mit einem harten Lappen abwischen.
– NICHT gewaltsam abwischen.
Hinweise zu Cassettenbändern – NICHT mit Lösungsmitteln wie Verdünner
oder Benzol abwischen.
• Band des Typs I wird zur Wiedergabe auf diesem
– NICHT flüchtige Substanzen wie etwa
Gerät empfohlen. Sie können auch Bänder des
Insektensprays darauf sprühen.
Typs II und des Typs IV abspielen; dabei wird
– NICHT Gummi- oder Plastikteile längere Zeit in
aber die Klangqualität (Ton) möglicherweise
Berührung lassen.
beeinträchtigt.
• Es wird empfohlen, keine Cassetten mit Reinigen der CD-Tonabnehmerlinse
einer Spieldauer von mehr als 120 Minuten Halten Sie die CD-Tonabnehmerlinse sauber, oder
zu verwenden, da deren Aufnahme- und der Klang kann beeinträchtigt werden. Verwenden
Wiedergabequalität schnell nachläßt. Diese Sie einen Blaspinsel (erhältlich im Fotofachhandel,
Bänder verursachen außerdem leicht Bandsalat usw.), um den Staub von der Linse zu entfernen.
an der Andruckwalze und Kapstanwelle.
• Um versehentliches Löschen wichtiger
Aufnahmen zu verhindern, entfernen Sie diese
Lasche(n) mit einem Schraubenzieher. Wenn
Sie erneut auf einem Band aufnehmen wollen
oder den Inhalt löschen wollen, nachdem die
Laschen abgebrochen sind, decken Sie die
Vertiefungen mit einem Klebeband ab.
TECHNISCHE DATEN
Dieses Symbol ist nur in der Europäischen
CD-Spieler
Union gültig.
CD-Kapazität: 1CD
Signal-Rauschabstand: 60 dB
Dynamikumfang: 60 dB
Tuner
UKW-Abstimmbereich: 88 MHz – 108 MHz
MW-Abstimmbereich: 530 kHz – 1 600 kHz
Antennen: UKW-Teleskopantenne
Ferritkern-Antenne für MW/LW
Kassettendeck
Frequenzgang: 100 Hz – 8 000 Hz
Gleichlaufschwankungen: 0,35% (eff.)
Vorspulzeit: Ca. 170 s (Cassettentyp C-60)
Allgemein
Lautsprecher: 10 cm Konus x 2
Lautsprecherimpedanz: 4 Ω
Ausgangsleistung: 2 W pro Kanal, min. eff. an 4 Ω bei 1 kHz, mit
weniger als 10% Klirrfaktor
Ausgangsklemmen: PHONES (3,5 φ) x 1
Stromversorgung: AC 230 V
DC 12 V (R20 (SUM-1)/D (13D)-Format-
Batterien x 8)
Leistungsaufnahme: 13 W (im Betrieb)
1 W oder weniger (im Bereitschaftszustand)
Abmessungen: 407 mm x 147 mm x 254 mm (B/H/T)
Gewicht: Ca. 2,65 kg (ohne Batterien)
Mitgeliefertes Zubehör: Netzkabel x 1
Fernbedienung x 1
Batterien im Format R03 (UM-4)/AAA (24F) x 2
Änderungen bei Design und itechnischen Daten bleiben vorbehalten.
Reinigen von Tonköpfen, Kapstanwelle und
Andruckwalze
Reinigen Sie die Tonköpfe, Kapstanwelle und
Andruckwalze nach 10 Betriebsstunden, andernfalls
kann Folgendes passieren:
• Verringerte Klangqualität.
• Verringerter Lautstärkepegel.
• Der vorherige Aufnahmeinhalt wird nicht
vollständig gelöscht.
• Der Klang wird nicht gut aufgenommen.
Öffnen Sie den Cassettenhalter und reinigen Sie die
Tonköpfe, Kapstanwelle und Andruckwalze mit ei-
nem Reinigungskit (im Audiofachgeschäft erhältlich).
Niemals Verdünner, Benzol o.ä. zur Reinigung
verwenden.
Nach der Reinigung stellen Sie sicher, dass die
Reinigungsflüssigkeit vollständig getrocknet ist,
bevor Sie eine Cassette einsetzen.
Tonkopf (Aufnahme/Wiedergabe)
Andruckwalze
Löschkopf
Kapstanwelle
ACHTUNG
Blaspinsel
Wenn der Tonkopf magnetisiert ist, nimmt der
Rauschpegel zu, und die Klangqualität wird beein-
trächtigt. Um dies zu vermeiden, entmagnetisieren
Sie den Aufnahme-/Wiedergabekopf alle 20 bis
30 Stunden mit einem Tonkopf-Entmagnetisierer
Linse
(erhältlich in Elektronik- und Schallplattenläden).
Schalten Sie das Gerät vor dem Entmagnetisieren des
Tonkopfes aus.
• Entmagnetisieren Sie den Löschkopf nicht, da
dieser als Magnetkopf ausgelegt ist.
VORBEREITUNG
Anschließen des Netzkabels
Netzkabel
(mitgeliefert)
Netzsteckdose
Batterien einsetzen
Achten Sie auf die richtige Polung (+ und –) der Batterien.
Hauptgerät
, 50 Hz
Batteriefach
Fernbedienung
R03 (UM-4)/AAA (24F) (mitgeliefert)
HINWEIS
• Die Stromversorgung über Batterien wird ausgeschaltet, wenn die Stromversorgung über die Buchse AC IN
geschieht.
• Die Batterie wird schneller als normal verbraucht, wenn das Gerät kontinuierlich oder an einem kalten Ort betrieben wird.
ACHTUNG
Um Auslaufen oder Explosion von Batterien zu vermeiden, behandeln Sie die Batterien immer vorsichtig.
• Wenn Sie das Gerät einen Monat oder länger nicht verwenden wollen, entnehmen Sie die Batterien aus dem Batteriefach.
• Entsorgen Sie Batterien sachgemäß unter Beachtung aller gesetzlichen und örtlichen Vorschriften.
• Kombinieren Sie beim Batteriewechsel nicht Batterien verschiedenen Typs oder alte und neue Batterien.
• Versuchen Sie nicht, andere als Akkubatterien aufzuladen.
• Entsorgen Sie leckende Batterien sofort. Batterielecks können Hautverätzungen oder andere Verletzungen verursachen.
• Wenn Chemikalien auf das Gerät lecken, reinigen Sie das Gerät vollständig.
• Die Batterie sollte keiner übermäßigen Hitze wie direktem Sonnenlicht, Feuer o. Ä. ausgesetzt werden.
Störungssuche
Umgang mit Discs Wenn Sie ein Problem mit diesem Gerät haben,
• Entnehmen Sie die Disc aus ihrer Hülle, indem
gehen Sie zunächst diese Liste durch, um hier
Sie immer den Mittenhalter der Hülle leicht
eine mögliche Lösung zu finden, bevor Sie das
eindrücken und die Disc an den Rändern haltend
Gerät zum Kundendienst einreichen.
herausheben.
Allgemein
• Zerkratzen oder berühren Sie nicht die glänzende
Aufnahmeseite.
Die Anlage kann nicht eingeschaltet werden.
• Kleben oder schreiben Sie nichts auf die
\Keine Spannungsversorgung. Prüfen Sie,
Beschriftungsseite.
ob der der Netzstecker eingesteckt ist bzw.
• Biegen Sie Discs nicht.
Batteriestrom anliegt.
• Schützen Sie die Disc for direktem Sonnenlicht,
Die Wiedergabelautstärke ist sehr niedrig.
extremen Temperaturen oder Feuchtigkeit.
\Bei Spannungsversorgung mit Batterien: Die
• Wischen Sie die Disc bei der Reinigung mit einem
Batterien sind verbraucht. Ersetzen Sie die
weichen Lappen gerade von der Mitte nach
Batterien durch frische.
außen hin ab. Verwenden Sie NIEMALS Verdünner,
\Der Tonkopf ist schmutzig. Reinigen Sie den
Benzol, Schallplattenreiniger oder Antistatikspray
Tonkopf.
zur Reinigung.
Das Gerät kann mit der Fernbedienung nicht
Umgang mit Kassettenbändern
bedient werden.
• Wickeln Sie das Band straff, indem Sie einen
\Es befindet sich ein Hindernis
Bleistift in eine der Bandrollen stecken und
zwischen Fernbedienung und dem
drehen. Wenn das Band ohne Straffziehen von
Fernbedienungssensor am Gerät.
Bandschlaufen abgespielt wird, kann es gezerrt
\ Die Batterien in der Fernbedienung sind
werden oder sich in der Cassette verfangen.
verbraucht. Ersetzen Sie die Batterien durch
• Achten Sie darauf, nicht die Bandoberfläche zu
frische.
berühren.
Kein Ton.
• Lagern Sie Cassetten nicht folgenden Orten:
\Die Lautstärke ist auf Minimum gestellt.
– an staubigen Orten
\ Kopfhörer sind angeschlossen. Ziehen Sie den
– in direktem Sonnenlicht oder in direkter Hitze
Kopfhörerstecker heraus.
– an feuchten Orten
– Auf einem Fernseher oder Lautsprecher
Bedienung des Radios
– in der Nähe eines Magneten
Schwer hörbare Sendungen wegen Rauschen.
\ Die Richtung der Antenne ist ungeeignet.
Richten Sie die Antenne richtig aus.
HINWEIS
• Stromversorgung ist auch über die Batterien möglich (siehe unten).
• Eine geringe Menge Strom wird immer verbraucht, auch im Standby-
Betrieb.
ACHTUNG
• Verwenden Sie nur das mitgelieferte JVC Netzkabel, um
Störungen oder Beschädigung des Gerätes zu vermeiden.
Entfernen Sie die Batterien bei Verwendung des Netzkabels.
• Vergewissern Sie sich, dass Sie den Netzstecker gezogen haben,
bevor Sie das Haus verlassen, oder wenn das Gerät für längere Zeit
nicht benutzt wird.
R20 (SUM-1)/D(13D)
(nicht mitgeliefert)
• Wenn die Reichweite oder
Wirksamkeit der Fernbedienung
abnimmt, müssen beide
Batterien ausgewechselt werden.
am Gerät
Disc-Vorgänge
Die Disc wird nicht abgespielt.
\ Der FUNCTION-Wahlschalter ist nicht auf CD
gestellt.
\ Die Disc ist umgekehrt eingesetzt. Setzen Sie
die Disc mit der Beschriftungsseite nach oben
weisend ein.
\Die Disc oder die Linse ist schmutzig. Reinigen
Sie die Disc oder die Linse.
\Es liegt Feuchtigkeitskondensation vor.
Schalten Sie das Gerät vor dem Gebrauch ein
und warten Sie einige Stunden.
Band-Funktionen
Kein Ton.
\ Der FUNCTION-Wahlschalter ist nicht auf
TAPE/ OFF gestellt.
Obwohl Sie 2 PLAY drücken, bewegt sich das
Band nicht.
\ 8 PAUSE ist gedrückt. Drücken Sie 8 PAUSE
erneut.
¶ REC funktioniert nicht.
\ Die Löschschutzzapfen der Cassette sind her-
ausgebrochen. Decken Sie die Aussparungen
mit Klebeband ab.
\ Es ist keine Cassette eingesetzt. Setzen Sie
eine Cassette ein.
Die Bandlaufgeschwindigkeit schwankt.
\Die Andruckwalze oder Kapstanwelle ist sch-
mutzig. Reinigen Sie die Andruckwalze oder
Kapstanwelle.
\Die Batterien im Hauptgerät sind verbraucht.
Ersetzen Sie die Batterien durch neue oder
führen Sie Strom über die Buchse AC IN
zu.
