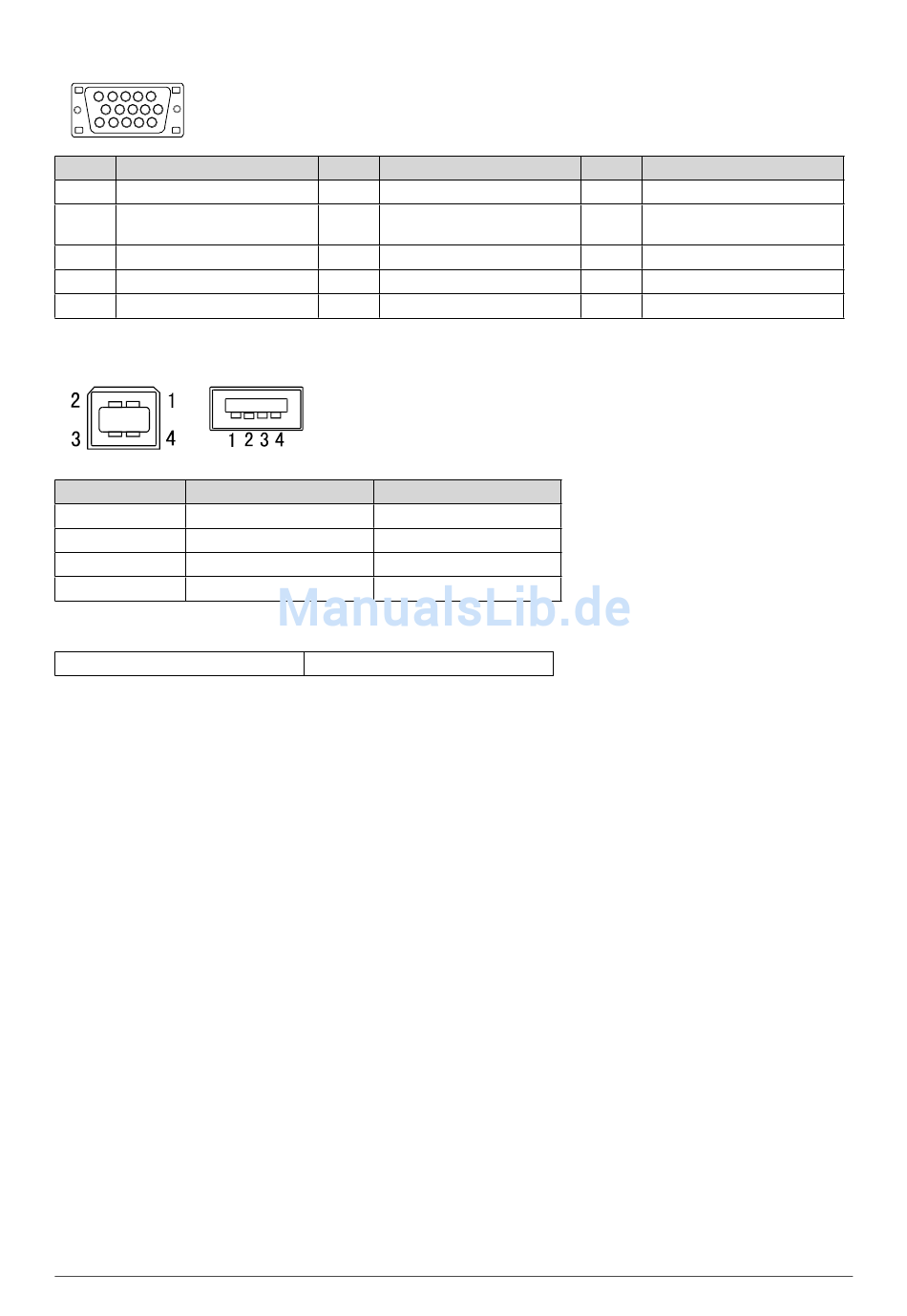

• 15-poliger Mini-D-Sub-Verbinder
3
2
1
5
4
9
8
7
10
6
14
13
12
11
15
Pin-Nr.
Signal
1
Rot
2
Grün
3
Blau
4
Erdung
5
KV
• USB-Anschluss
Vorgeschaltet
Nachgeschaltet
Kontaktnummer
1
VCC
2
– Daten
3
+ Daten
4
Erdung
Optionenliste
Reinigungsset
5-4 Glossar
Aufl ösung
Das LCD-Display besteht aus einer großen Anzahl von Bildelementen bestimmter Größe (Pixeln), die durch
Aufl euchten den Bildschirminhalt darstellen. Der EIZO S2100-Monitor setzt sich aus 1600 horizontalen und 1200
vertikalen Pixeln zusammen. Bei einer Aufl ösung von 1.600 × 1.200 Pixel werden alle Pixel im Vollbildmodus
angezeigt (1:1).
Bereich
Die Bereichseinstellungen steuern den Ausgangssignalbereich, sodass der gesamte Farbverlauf angezeigt werden
kann. Die Bereichseinstellungen sollten vor den Farbeinstellungen vorgenommen werden.
DVI (Digital Visual Interface)
Bei DVI handelt es sich um einen digitalen Schnittstellenstandard. DVI ermöglicht die direkte und verlustfreie
Übertragung digitaler PC-Daten.
Verwendet werden hierbei das TMDS-Signalübertragungsverfahren sowie DVI-Anschlüsse. Man unterscheidet zwei
Arten von DVI-Anschlüssen: DVI-D-Anschlüsse (ausschließlich für digitale Signale) und DVI-I-Anschlüsse (sowohl
für digitale als auch für analoge Signale).
Gain-Einstellung
Justiert die Farbparameter für Rot, Grün und Blau. Ein LCD-Monitor stellt Farben mithilfe von Licht dar, das den
Farbfi lter des LCD-Displays durchdringt. Rot, Grün und Blau sind die drei Primärfarben. Alle Farben des Monitors
werden durch Mischung dieser drei Farben erzeugt. Der Farbton kann durch Ändern der Intensität, mit der das Licht
die einzelnen Farbfi lter durchdringt, verändert werden.
Pin-Nr.
6
rote Erdung
7
grüne Erdung
8
blaue Erdung
9
KV
10
Erdung
Signal
Anmerkungen
Kabelstrom
Serielle Daten
Serielle Daten
Kabelerdung
EIZO ScreenCleaner
Signal
Pin-Nr.
11
12
13
14
15
Signal
(gebrückt auf Pin 10)
Daten (SDA)
Horiz. Sync.
Vertik. Sync.
Takt (SCL)
Kapitel 5 Referenz
29
