Standardeinstellungen (Werkeinstellungen)

BrightRegulator
Glätten
FineContrast-Modus
Bildgröße
Eingangssignal
Abschaltfunktion
Einstellung
Sprache

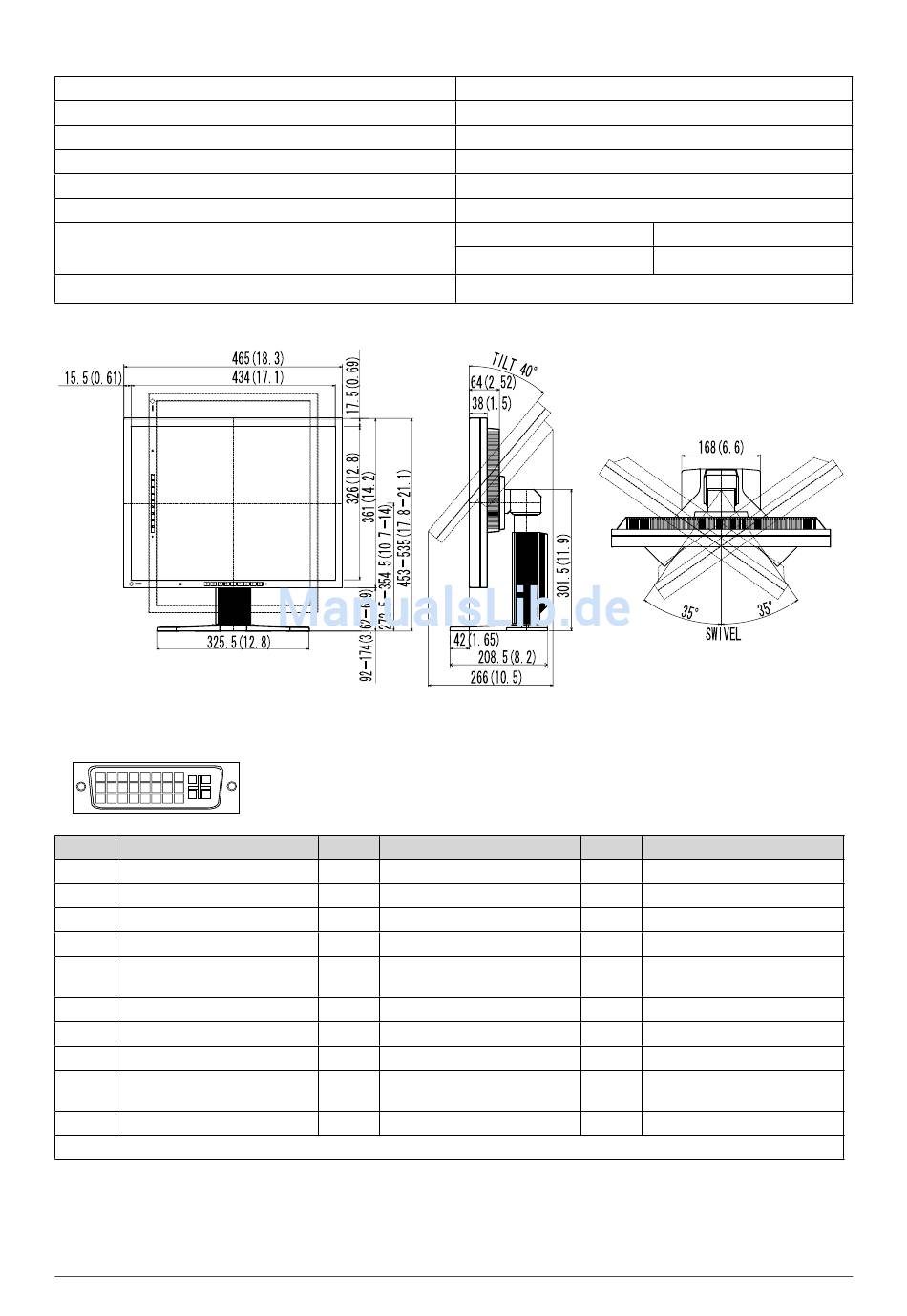

Äußere Abmessungen

Pin-Belegung

• DVI-I-Anschluss
1 2 3 4 5 6 7 8
C1 C2
9
10 11 12 13 14 15 16
C3 C4
17 18 19 20 21 22 23 24
C5
Pin-Nr. Signal
1 TMDS Data 2-
2 TMDS Data 2+
3 TMDS Data2/4 Shield
4 NC*
5 NC*
6 DDC Clock (SCL)
7 DDC Data (SDA)
8 Analoge vertikale Sync.
9 TMDS Data1-
10 TMDS Data1+
(NC*: No Connection)
28
Kapitel 5 Referenz
Ein
3
Benutzerdefi niert
Vollbild
Automatik
Aus
Größe
Abschaltfunktion
Englisch
Pin-Nr. Signal
11 TMDS Data1/3 Shield
12 NC*
13 NC*
14 +5V Power
15 Erdung (für +5V, horizontale
Sync. und vertikale Sync.)
16 Hot Plug Detect
17 TMDS Data0-
18 TMDS Data0+
19 TMDS Data0/5 Shield
20 NC*
Normal
45 Sekunden
Einheit: mm (Zoll)
Pin-Nr. Signal
21 NC*
22 TMDS Clock shield
23 TMDS Clock+
24 TMDS Clock-
C1 Analog Red
C2 Analog Green
C3 Analog Blue
C4 Analog Horizontal Sync
C5 Analog Ground (analog
R,G,&B return)
